Зарегистрировано в Минюсте РФ 6 декабря 2006 г. N 8570
МИНИСТЕРСТВО ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ И СВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИКАЗ
от 23 ноября 2006 г. N 153
ОБ УТВЕРЖДЕНИИ ПРАВИЛ ПРИМЕНЕНИЯ АНТЕНН И ФИДЕРНЫХ УСТРОЙСТВ
В соответствии с пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных Постановлением Правительства Российской Федерации от 13.04.2005 N 214 (Собрание законодательства Российской Федерации, 2005, N 16, ст. 1463), и статьей 41 Федерального закона от 07.07.2003 N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895), приказываю:
1. Утвердить прилагаемые Правила применения антенн и фидерных устройств.
2. Направить настоящий Приказ на государственную регистрацию в Министерство юстиции Российской Федерации.
3. Контроль за исполнением настоящего Приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.
Министр
Л.Д.РЕЙМАН
УТВЕРЖДЕНЫ
Приказом Министерства
информационных технологий
и связи Российской Федерации
от 23 ноября 2006 г. N 153
ПРАВИЛА
ПРИМЕНЕНИЯ АНТЕНН И ФИДЕРНЫХ УСТРОЙСТВ
1. Правила применения антенн и фидерных устройств (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 года N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.
2. Правила устанавливают обязательные требования к параметрам антенн и фидерных устройств (далее - АФУ), применяемых в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.
3. АФУ подлежат обязательному декларированию соответствия.
4. Правила распространяются на следующие средства связи:
а) антенны для радиорелейных систем связи;
б) эллиптические волноводы для радиорелейных систем связи и земных станций спутниковой связи и вещания магистральных, внутризоновых и местных сетей единой сети электросвязи Российской Федерации;
в) антенны для земных станций спутниковой связи и вещания магистральных, внутризоновых и местных сетей единой сети электросвязи Российской Федерации;
г) антенны для базовых станций систем подвижной радиотелефонной связи;
д) антенны и устройства фидерного тракта оборудования радиосвязи, включая:
1) антенны приемные;
2) антенны передающие;
3) антенны приемо-передающие;
4) многовходовые антенные решетки;
5) многолучевые антенные решетки;
6) делители (распределители) мощности;
7) дуплексеры;
8) коммутаторы антенные передающие;
9) коммутаторы антенные приемные;
10) нагрузки;
11) ответвители направленные;
12) переключатели антенные;
13) устройства сложения сигналов;
14) устройства согласующие;
15) трансформаторы сопротивлений;
16) устройства симметрирующие;
17) фильтры;
18) фидеры;
е) антенны и устройства фидерного тракта для оборудования систем эфирного телевизионного вещания и радиовещания, включая:
1) антенны;
2) делители (распределители) мощности;
3) коммутаторы антенные;
4) нагрузки;
5) ответвители направленные;
6) переключатели антенные;
7) устройства сложения сигналов;
8) устройства согласующие;
9) трансформаторы сопротивлений;
10) устройства симметрирующие;
11) фильтры;
12) фидеры;
ж) антенны и устройства фидерного тракта беспроводных многоканальных распределительных систем (MMDS <*>), локальных многоточечных распределительных систем (LMDS <**>) и многоточечных систем распределения видеосигнала (MVDS <***>), включая:
<*> MMDS - Multichannel Multipoint Distribution System.
<**> LMDS - Local Multipoint Distribution System.
<***> MVDS - Multipoint Video Distribution Service.
1) антенны базовых станций;
2) антенны абонентских станций;
3) делители (распределители) мощности;
4) направленные ответвители;
5) сумматоры мощности;
6) устройства сложения сигналов;
7) фильтры;
8) нагрузки;
з) антенны и устройства фидерного тракта оборудования радиодоступа для беспроводной передачи данных, включая:
1) антенны базовых станций;
2) антенны абонентских станций;
3) антенны ретрансляционных станций;
4) делители (распределители) мощности;
5) направленные ответвители;
6) устройства сложения сигналов;
7) фильтры;
8) нагрузки;
9) аттенюаторы;
и) антенны абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи;
к) антенны приемные наружные эфирного телевизионного вещания и радиовещания:
1) антенны телевизионные коллективного пользования (АТК);
2) антенны телевизионные индивидуального пользования (АТИ);
3) антенны телевизионные для систем кабельного телевидения;
4) антенны радиовещания коллективного пользования;
5) антенны радиовещания индивидуального пользования;
6) антенны радиовещания для систем кабельного телевидения;
л) радиочастотные коаксиальные излучающие кабели;
м) антенны систем фиксированной связи высокой плотности (HDFS <*>);
<*> HDFS - High Density Fixed Service.
н) антенны систем фиксированной связи в миллиметровом диапазоне частот (mmwFS <*>).
<*> mmwFS - millimetre wave Fixed Service.
5. Для АФУ устанавливаются следующие обязательные требования:
1) к параметрам антенн для радиорелейных систем связи согласно приложению N 1 к Правилам;
2) к параметрам эллиптических волноводов для радиорелейных систем связи и земных станций спутниковой связи и вещания магистральных, внутризоновых и местных сетей единой сети электросвязи Российской Федерации согласно приложению N 2 к Правилам;
3) к параметрам антенн для земных станций спутниковой связи и вещания магистральных, внутризоновых и местных сетей единой сети электросвязи Российской Федерации согласно приложению N 3 к Правилам;
4) к параметрам антенн для базовых станций систем подвижной радиотелефонной связи согласно приложению N 4 к Правилам;
5) к параметрам антенн и устройств фидерного тракта оборудования радиосвязи согласно приложению N 5 к Правилам;
6) к параметрам антенн и устройств фидерного тракта для оборудования систем эфирного телевизионного вещания и радиовещания согласно приложению N 6 к Правилам;
7) к параметрам антенн и устройств фидерного тракта систем MMDS, LMDS и MVDS согласно приложению N 7 к Правилам;
8) к параметрам антенн и устройств фидерного тракта оборудования радиодоступа для беспроводной передачи данных согласно приложению N 8 к Правилам;
9) к параметрам антенн абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи согласно приложению N 9 к Правилам;
10) к параметрам антенн приемных наружных эфирного телевизионного вещания и радиовещания согласно приложению N 10 к Правилам;
11) к параметрам антенн систем фиксированной связи высокой плотности HDFS согласно приложению N 11 к Правилам;
12) к параметрам антенн систем фиксированной связи в миллиметровом диапазоне частот mmwFS согласно приложению N 12 к Правилам;
13) к параметрам радиочастотных коаксиальных излучающих кабелей согласно приложению N 13 к Правилам.
6. Требования к параметрам устойчивости к климатическим воздействиям приведены в приложении N 14 к Правилам.
7. Требования пунктов 5 - 6 Правил подтверждаются аккредитованной испытательной лабораторией (центром).
Приложение N 1
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН ДЛЯ РАДИОРЕЛЕЙНЫХ СИСТЕМ СВЯЗИ
1. Антенны радиорелейных систем связи работают в диапазоне частот от 300 МГц до 60 ГГц. Вне указанного диапазона частот параметры антенн радиорелейных систем связи не нормируются.
2. Коэффициент усиления (КУ) антенн G, дБи, относительно коэффициента усиления изотропного излучателя удовлетворяет условию:
а) для антенн с осесимметричным раскрывом:
где D - диаметр антенны, ламбда - длина волны;
б) для антенн с неосесимметричным раскрывом:
где S - площадь раскрыва, ламбда - длина волны.
3. Ширина главного лепестка диаграммы направленности (Дельта фи_0,5), определяемая в градусах по уровню половинной мощности, удовлетворяет условию:
где D - диаметр антенны, ламбда - длина волны.
4. Значения коэффициента стоячей волны (КСВ) не превышают значений, приведенных в таблице 1.
Таблица 1
<1> Номера групп антенн:
0 - антенны для частотного диапазона от 0,3 ГГц до 3 ГГц;
1 - антенны для частотного диапазона от 3 ГГц до 14 ГГц;
2 - антенны для частотного диапазона от 14 ГГц до 20 ГГц;
3 - антенны для частотного диапазона от 20 ГГц до 24 ГГц;
4 - антенны для частотного диапазона от 24 ГГц до 30 ГГц;
5 - антенны для частотного диапазона от 30 ГГц до 47 ГГц;
6 - антенны для частотного диапазона от 47 ГГц до 60 ГГц.
<2> Варианты исполнения:
1 - антенны, соединяемые с приемопередатчиком радиорелейной станции протяженным фидером;
2 - антенны, непосредственно соединяемые с приемопередатчиком радиорелейной станции.
<3> Классы антенн:
1 - антенны, имеющие КСВ в пределах от 1,10 до 1,40;
2 - антенны, имеющие КСВ в пределах от 1,06 до 1,25;
3 - антенны, имеющие КСВ в пределах от 1,04 до 1,20;
4 - антенны, имеющие КСВ в пределах от 1,04 до 1,15.
5. Значение развязки между входами/выходами антенн, функционирующих на двух ортогональных поляризациях или в двух или более диапазонах частот, составляет величину не менее 25 дБ.
6. Огибающие диаграммы направленности G(тхэта) (здесь и далее тхэта - угол в горизонтальной плоскости относительно оси направления основного излучения) и кроссполяризационной развязки (XPD <*>) различных классов антенн для группы 0 задаются в виде кусочно-ломаных линий, координаты изломов которых приведены в соответствующих таблицах (см. таблицы 2 - 6).
<*> XPD - Cross-Polar Discrimination.
Таблица 2. Координаты изломов огибающей G(тхэта) для антенн группы 0 класса 1
Таблица 3. Координаты изломов огибающей G(тхэта) для антенн группы 0 класса 2
Таблица 4. Координаты изломов огибающей G(тхэта) для антенн группы 0 класса 2
Таблица 5. Координаты изломов огибающей G(тхэта) для антенн группы 0 класса 2
Таблица 6. Координаты изломов огибающей G(тхэта) для антенн группы 0 класса 3
7. XPD антенн группы 0, перечисленных в п. 6, соответствует значениям, приведенным в таблице 7.
Таблица 7. Минимальные значения XPD антенн группы 0
8. Огибающие диаграммы направленности G(тхэта) и кроссполяризационной развязки XPD различных классов антенн для групп 1 - 6 задаются в виде кусочно-ломаных линий, координаты изломов которых приведены в соответствующих таблицах (см. таблицы 8 - 27).
Таблица 8. Координаты изломов огибающей G(тхэта) для антенн группы 1 класса 1
Таблица 9. Координаты изломов огибающей G(тхэта) для антенн группы 1 класса 2
Таблица 10. Координаты изломов огибающей G(тхэта) для антенн группы 1 класса 3
Таблица 11. Координаты изломов огибающей G(тхэта) для антенн группы 1 класса 4
Таблица 12. Координаты изломов огибающей G(тхэта) для антенн группы 2 класса 1
Таблица 13. Координаты изломов огибающей G(тхэта) для антенн группы 2 класса 2
Таблица 14. Координаты изломов огибающей G(тхэта) для антенн группы 2 класса 3
Таблица 15. Координаты изломов огибающей G(тхэта) для антенн группы 3 класса 1
Таблица 16. Координаты изломов огибающей G(тхэта) для антенн группы 3 класса 2
Таблица 17. Координаты изломов огибающей G(тхэта) для антенн группы 3 класса 3
Таблица 18. Координаты изломов огибающей G(тхэта) для антенн группы 4 класса 1
Таблица 19. Координаты изломов огибающей G(тхэта) для антенн группы 4 класса 2
Таблица 20. Координаты изломов огибающей G(тхэта) для антенн группы 5 класса 1 антенн
Таблица 21. Координаты изломов огибающей G(тхэта) для антенн группы 5 класса 2
Таблица 22. Координаты изломов огибающей G(тхэта) для антенн с вертикальной поляризацией группы 5 класса 3
Таблица 23. Координаты изломов огибающей G(тхэта) для антенн с вертикальной поляризацией группы 5 класса 3
Таблица 24. Координаты изломов огибающей G(тхэта) для антенн с вертикальной поляризацией группы 5 класса 3
Таблица 25. Координаты изломов огибающей G(тхэта) для антенн с вертикальной поляризацией группы 6 класса 1
Таблица 26. Координаты изломов огибающей G(тхэта) для антенн группы 6 класса 2
Таблица 27. Координаты изломов огибающей G(тхэта) для антенн с вертикальной поляризацией группы 6 класса 3
9. Кроссполяризационная развязка XPD антенн групп 1 - 6 составляет не менее 27 дБ.
Приложение N 2
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ ЭЛЛИПТИЧЕСКИХ ВОЛНОВОДОВ ДЛЯ РАДИОРЕЛЕЙНЫХ СИСТЕМ СВЯЗИ И ЗЕМНЫХ СТАНЦИЙ СПУТНИКОВОЙ СВЯЗИ И ВЕЩАНИЯ МАГИСТРАЛЬНЫХ, ВНУТРИЗОНОВЫХ И МЕСТНЫХ СЕТЕЙ ЕДИНОЙ СЕТИ ЭЛЕКТРОСВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ
1. Параметры эллиптических волноводов устанавливаются в диапазонах частот от 1,7 до 39,5 ГГц. Для диапазонов частот свыше 39,5 ГГц параметры эллиптических волноводов не нормируются.
2. Значения погонного затухания альфа, дБ/100 м, на границах частотного диапазона соответствуют соотношениям, приведенным в таблице 1.
3. Значения КСВ, устанавливаемые для эллиптических волноводов, в зависимости от частотного диапазона и класса волноводов удовлетворяют соотношениям, приведенным в таблице 2.
Таблица 2
Примечание: Классы волноводов:
<1> - волноводы, имеющие КСВ в пределах от 1,15 до 1,25;
<2> - волноводы, имеющие КСВ в пределах от 1,07 до 1,15.
Приложение N 3
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН ДЛЯ ЗЕМНЫХ СТАНЦИЙ СПУТНИКОВОЙ СВЯЗИ И ВЕЩАНИЯ МАГИСТРАЛЬНЫХ, ВНУТРИЗОНОВЫХ И МЕСТНЫХ СЕТЕЙ ЕДИНОЙ СЕТИ ЭЛЕКТРОСВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ
1. КУ антенн G, дБи, относительно коэффициента усиления изотропного излучателя удовлетворяет условию:
где D - диаметр антенны, ламбда - длина волны.
2. Значение ширины главного лепестка диаграммы направленности
Дельта фи_0,5 по уровню половинной мощности, в градусах, удовлетворяет условию:
где D - диаметр антенны, ламбда - длина волны.
3. Значение уровня первого бокового лепестка У_пбл диаграммы направленности антенны, дБ, удовлетворяет условию:
4. Значение шумовой температуры антенны (Т_ША), градусы Кельвина (К), на приемном выходе облучающей системы удовлетворяет условию:
5. Значение кроссполяризационной развязки XPD, дБ, в секторе углов, соответствующих уровню минус 0,5 дБ по диаграмме направленности на основной поляризации, удовлетворяет условию:
1) для антенн с линейной поляризацией XPD > 30 дБ;
2) для антенн с круговой поляризацией:
а) при работе в системах с поляризационным уплотнением XPD > 30 дБ;
б) при работе в системах без поляризационного уплотнения XPD > 20 дБ.
6. Значение КСВ, определяемое на приемных выходах и передающих входах антенны, удовлетворяет условию:
а) при работе в системах с поляризационным уплотнением КСВ < 1,25;
б) при работе в системах без поляризационного уплотнения КСВ < 1,30.
7. Значение развязки R, дБ как между одноименными, так и разноименными по поляризации входами/выходами передачи и приема в диапазоне частот передачи, удовлетворяет условию:
R > 25 дБ.
8. Уровень боковых лепестков диаграммы направленности антенны определяется огибающей боковых лепестков G(тхэта) в соотношениях, приведенных в таблице 1. Уровни максимумов 90 и более процентов боковых лепестков не превышают регламентируемую огибающую боковых лепестков.
Таблица 1
9. В таблице 1 значение угла тхэта_МИН определяется соотношениями:
D - диаметр антенны; ламбда - длина волны.
10. Значение среднеквадратического отклонения ошибки наведения сигма_НАВ, в угловых минутах, антенн для земных станций подвижной спутниковой радиосвязи с системой наведения определяется соотношением:
сигма_НАВ < = (2Дельта фи_0,5 / 10),
где 2Дельта фи_0,5 - ширина диаграммы направленности антенны по уровню половинной мощности.
Приложение N 4
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН ДЛЯ БАЗОВЫХ СТАНЦИЙ СИСТЕМ ПОДВИЖНОЙ РАДИОТЕЛЕФОННОЙ СВЯЗИ

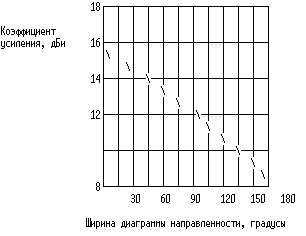

1. Значения КУ антенн G, дБи, относительно коэффициента усиления изотропного излучателя удовлетворяют условию:
а) для антенн с равнонаправленной диаграммой направленности
б) для антенн с секторной диаграммой направленности
где Дельта фи - ширина сектора излучения антенны в градусах в азимутальной плоскости по уровню минус 3 дБ.
2. Значения коэффициента защитного действия антенны (КЗД) для антенн с секторной формой диаграммы направленности в азимутальной плоскости, дБ, удовлетворяют требованиям, приведенным в таблице 1. Эти требования выполняются в угловом секторе 180 град. +/- дельта(фи), где значения дельта(фи) определяются соотношениями, приведенными в таблице 1.
Таблица 1
3. Величина неравномерности излучения мю, дБ, определяемая как
отношение максимального значения КУ антенны G_МАКС к минимальному значению КУ антенны G_МИН для азимутальной плоскости
для антенн, имеющих равнонаправленное излучение в азимутальной плоскости, удовлетворяет требованию: мю <= 3 дБ.
4. Значение КСВ удовлетворяет требованию:
5. Величина развязки между входами/выходами для антенн, функционирующих на двух ортогональных поляризациях или в двух и более диапазонах частот, составляет величину не менее 25 дБ.
6. Уровень интермодуляционных продуктов третьего порядка, определяемый как продукт воздействия двух несущих с мощностью 25 Вт каждая, не превышает минус 150 дБс.
7. Уровень поляризационной развязки в главном направлении излучения для антенн, функционирующих с двумя ортогональными поляризациями, составляет величину не менее 17 дБ.
8. Волновое сопротивление антенн составляет 50 Ом или 75 Ом.
Приложение N 5
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН И УСТРОЙСТВ ФИДЕРНОГО ТРАКТА ОБОРУДОВАНИЯ РАДИОСВЯЗИ
1. Входы антенн и устройств фидерного тракта стационарных объектов радиосвязи (далее - АФУ для радиосвязи) диапазонов средних частот (СЧ) 0,3 - 3,0 МГц и высоких частот (ВЧ) 3,0 - 30,0 МГц имеют следующие значения волнового сопротивления:
1) передающие АФУ для радиосвязи:
а) 50, 75, 100, 150, 300 или 600 Ом для симметричных фидеров;
б) 50 или 75 Ом для несимметричных фидеров;
2) приемные АФУ для радиосвязи:
а) 200 Ом - для симметричных фидеров;
б) 50 или 75 Ом - для несимметричных фидеров.
2. Входы АФУ для радиосвязи диапазонов очень высоких частот (ОВЧ) 30,0 - 300,0 МГц и ультравысоких частот (УВЧ) 300,0 - 3000,0 МГц имеют значения волнового сопротивления 50 Ом или 75 Ом.
3. КСВ передающих антенн имеет следующие значения:
а) значения КСВ передающих антенн диапазонов СЧ и ВЧ не превышают значений, приведенных в таблице 1.
б) значение КСВ передающих антенн диапазонов ОВЧ и УВЧ составляет не более 1,5.
4. Значение КСВ приемных антенн диапазонов ОВЧ и УВЧ составляет не более 2,0.
5. Коэффициент неравномерности азимутальной диаграммы направленности всенаправленной антенны составляет величину не менее 0,5. Коэффициент неравномерности определяется как наибольшее относительное отклонение уровня амплитудной диаграммы направленности от ее максимального значения как функции азимута при фиксированном угле места.
6. Значения коэффициента стоячей волны по напряжению (КСВН), коэффициента полезного действия (КПД), неравномерности амплитудно-частотной характеристики (АЧХ) делителей (распределителей) мощности при работе на согласованные нагрузки приведены в таблице 2.
Таблица 2
7. Значения параметров дуплексеров при работе на согласованные нагрузки приведены в таблице 3.
Таблица 3
8. Значения коэффициента бегущей волны (КБВ), КПД, переходного ослабления (развязки) между входами/выходами антенных коммутаторов при работе на согласованные нагрузки приведены в таблице 4.
Таблица 4
9. Значения КСВН на входе нагрузок приведены в таблице 5.
Таблица 5
10. Значения параметров направленных ответвителей при работе на согласованные нагрузки приведены в таблице 6.
Таблица 6
11. Значения параметров антенных переключателей при работе на согласованные нагрузки приведены в таблице 7.
Таблица 7
12. Значения параметров устройств сложения сигналов при работе на согласованные нагрузки приведены в таблице 8.
Таблица 8
13. Значения параметров согласующих устройств при работе на согласованные нагрузки приведены в таблице 9.
Таблица 9
14. Значения параметров фидеров при работе на согласованные нагрузки приведены в таблице 10.
Таблица 10
15. Значения параметров фильтров при работе на согласованные нагрузки приведены в таблице 11.
Таблица 11
Приложение N 6
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН И УСТРОЙСТВ ФИДЕРНОГО ТРАКТА ДЛЯ ОБОРУДОВАНИЯ СИСТЕМ ЭФИРНОГО ТЕЛЕВИЗИОННОГО ВЕЩАНИЯ И РАДИОВЕЩАНИЯ
1. Входы антенн и устройств фидерного тракта стационарных объектов радиовещания диапазонов низких частот (НЧ) 0,03 - 0,3 МГц, средних частот (СЧ) 0,3 - 3,0 МГц и высоких частот (ВЧ) 3,0 - 30,0 МГц имеют следующие значения волнового сопротивления:
а) 120, 300 или 600 Ом у симметричных АФУ для радиовещания;
б) 50, 60, 75, 150 Ом у несимметричных АФУ для радиовещания.
2. Входы АФУ для телевизионного вещания и радиовещания диапазонов очень высоких частот (ОВЧ) 30,0 - 300,0 МГц и ультравысоких частот (УВЧ) 300,0 - 3000,0 МГц имеют значения волнового сопротивления 50 Ом или 75 Ом.
3. Значения КСВН антенн определяются следующими соотношениями:
а) КСВН антенн для радиовещания диапазонов НЧ, СЧ и ВЧ определяются соотношениями, приведенными в таблице 1.
б) КСВН антенн для эфирного телевизионного вещания и радиовещания диапазонов ОВЧ и УВЧ составляет 1,42.
4. Значение КСВ для антенн эфирного телевизионного вещания не более 1,11 при длине фидера свыше 100 м, не более 1,2 при длине фидера от 50 до 100 м и не более 1,42 при длине фидера 50 м и менее.
5. Значение коэффициента неравномерности азимутальной диаграммы направленности всенаправленной антенны составляет не менее 0,7.
6. Устройства сложения сигналов передатчиков эфирного телевизионного вещания и радиовещания отвечают требованиям Правил применения устройств сложения сигналов передатчиков эфирного телевизионного вещания и радиовещания, утвержденных Приказом Министерства информационных технологий и связи Российской Федерации от 30 мая 2006 г. N 69 (зарегистрирован в Минюсте России 16 июня 2006 г., регистрационный N 7931).
7. Значения КСВН, КПД, АЧХ делителей (распределителей) мощности при работе на согласованные нагрузки приведены в таблице 2.
Таблица 2
8. Значения параметров антенных коммутаторов при работе на согласованные нагрузки приведены в таблице 3.
Таблица 3
9. Значения КСВН на входе нагрузок приведены в таблице 4.
Таблица 4
10. Значения параметров направленных ответвителей при работе на согласованные нагрузки приведены в таблице 5.
Таблица 5
11. Значения параметров антенных переключателей при работе на согласованные нагрузки приведены в таблице 6.
Таблица 6
12. Значения параметров согласующих устройств приведены в таблице 7.
Таблица 7
13. Значения параметров фидеров при работе на согласованные нагрузки приведены в таблице 8.
Таблица 8
14. Значения параметров фильтров при работе на согласованные нагрузки приведены в таблице 9.
Таблица 9
Приложение N 7
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН И УСТРОЙСТВ ФИДЕРНОГО ТРАКТА СИСТЕМ MMDS, LMDS И MVDS
1. Антенны и устройства фидерного тракта систем MMDS, LMDS и MVDS имеют волновое сопротивление 50 Ом.
2. Антенны обеспечивают излучение и прием волн линейной поляризации с ориентацией плоскости поляризации в зависимости от установки.
3. Нормированная диаграмма направленности ненаправленной антенны в горизонтальной и вертикальной плоскостях для антенн базовых и абонентских станций имеет неравномерность не более 3 дБ в пределах ширины главного лепестка.
4. Нормированная диаграмма направленности в горизонтальной плоскости для направленной антенны базовой станции находится в пределах, приведенных в таблице 1.
Примечание: альфа - половина ширины главного лепестка в градусах.
5. Нормированная диаграмма направленности в вертикальной плоскости для направленной или ненаправленной антенны базовой станции находится в пределах, приведенных в таблице 2.
Таблица 2
Примечание: альфа - половина ширины главного лепестка в градусах.
6. Уровень кроссполяризационного излучения в горизонтальной плоскости для антенны базовой станции не превышает минус 20 дБ. 7. КСВН на входе антенны базовой или абонентской станций не превышает 1,5. 8. Значение КУ для антенны абонентской станции составляет не менее 15 дБи. 9. Значения КСВН, КПД, АЧХ делителей (распределителей) мощности при работе на согласованные нагрузки приведены в таблице 3.
Таблица 3
10. Значения параметров направленных ответвителей при работе на согласованные нагрузки приведены в таблице 4.
Таблица 4
11. Значения параметров сумматоров мощности при работе на согласованные нагрузки приведены в таблице 5.
Таблица 5
12. Значения параметров фильтровых и фильтро-мостовых устройств сложения сигналов при работе на согласованные нагрузки приведены в таблице 6.
Таблица 6
13. Значения параметров мостовых устройств сложения сигналов при работе на согласованные нагрузки приведены в таблице 7.
Таблица 7
Примечание: N - число входов устройства.
14. Значения параметров фильтров при работе на согласованные нагрузки приведены в таблице 8.
Таблица 8
15. Значения КСВН на входе нагрузок приведены в таблице 9.
Таблица 9
Приложение N 8
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН И УСТРОЙСТВ ФИДЕРНОГО ТРАКТА ОБОРУДОВАНИЯ РАДИОДОСТУПА ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ
1. Антенны и устройства фидерного тракта имеют волновое сопротивление 50 Ом.
2. Антенны обеспечивают излучение и прием волн линейной поляризации с ориентацией плоскости поляризации в зависимости от установки.
3. Нормированная диаграмма направленности ненаправленной антенны в горизонтальной и вертикальной плоскостях для антенн базовых и/или абонентских станций в диапазонах частот от 1 до 11 ГГц имеет неравномерность не более 3 дБ в пределах ширины главного лепестка.
4. Нормированная диаграмма направленности в горизонтальной плоскости для направленной антенны базовой станции в диапазонах частот от 1 до 11 ГГц находится в пределах, приведенных в таблице 1.
Таблица 1
Примечание: альфа - половина ширины главного лепестка в градусах.
5. Для каждой парциальной диаграммы направленности в горизонтальной плоскости многонаправленной антенны базовой станции уровень нормированной диаграммы направленности в диапазонах частот от 1 до 11 ГГц находится в пределах, приведенных в таблице 2.
Таблица 2
1. альфа - половина ширины лепестка в градусах.
2. Требования в контрольных точках 90, 120 и 180 градусов не предъявляются, если соответствующая точка находится в пределах сектора шириной +/- 3альфа от направления другого лепестка диаграммы направленности.
6. Нормированная диаграмма направленности в вертикальной плоскости для антенн базовой станции в диапазонах частот от 1 до 11 ГГц находится в пределах, приведенных в таблице 3.
Таблица 3
Примечание: альфа - половина ширины главного лепестка в градусах.
7. Значение КУ для антенн базовой станции в диапазонах частот от 1 до 11 ГГц составляет величину не менее минимального значения, определяемого рисунком 1. При этом для многонаправленной антенны за ширину диаграммы направленности принимается суммарная ширина лепестков парциальных диаграмм.
7. Значение КУ для антенн базовой станции в диапазонах частот от 1 до 11 ГГц составляет величину не менее минимального значения, определяемого рисунком 1. При этом для многонаправленной антенны за ширину диаграммы направленности принимается суммарная ширина лепестков парциальных диаграмм.
Рисунок 1. Значение коэффициента усиления для антенн базовой станции в диапазонах частот от 1 до 11 ГГц
8. Уровень кроссполяризационного излучения в горизонтальной плоскости для антенны базовой станции в диапазонах частот от 1 до 11 ГГц составляет не более минус 15 дБ.
9. КСВН на входе антенны базовой станции не превышает 1,5.
10. Нормированная диаграмма направленности в горизонтальной плоскости для антенны абонентской станции в диапазонах частот от 1 до 11 ГГц находится в пределах, приведенных в таблице 4.
Примечание: альфа - половина ширины главного лепестка в градусах.
11. Нормированная диаграмма направленности в вертикальной плоскости для антенны абонентской станции в диапазонах частот от 1 до 11 ГГц находится в пределах, приведенных в таблице 5.
Таблица 5
Примечание: альфа - половина ширины главного лепестка в градусах.
12. Значения КУ для антенны абонентской станции в диапазонах частот от 1 до 11 ГГц приведены в таблице 6.
Таблица 6
13. Уровень кроссполяризационного излучения в горизонтальной плоскости для антенны абонентской станции в диапазонах частот от 1 до 11 ГГц составляет не более минус 12 дБ.
14. КСВН на входе антенны абонентской станции не превышает 1,8.
15. Значения параметров делителей (распределителей) мощности при работе на согласованные нагрузки приведены в таблице 7.
Таблица 7
16. Значения параметров направленных ответвителей при работе на согласованные нагрузки приведены в таблице 8.
Таблица 8
17. Значения параметров сумматоров мощности при работе на согласованные нагрузки приведены в таблице 9.
Таблица 9
18. Значения параметров фильтровых и фильтро-мостовых устройств сложения сигналов при работе на согласованные нагрузки приведены в таблице 10.
Таблица 10
19. Значения параметров мостовых устройств сложения сигналов при работе на согласованные нагрузки приведены в таблице 11.
Таблица 11
20. Значения параметров фильтров при работе на согласованные нагрузки приведены в таблице 12.
Таблица 12
21. Значения КСВН на входе нагрузок приведены в таблице 13.
Таблица 13
22. Значения параметров аттенюаторов при работе на согласованные нагрузки приведены в таблице 14.
Таблица 14
23. Нормированные диаграммы направленности и кросс-поляризации G(тхэта) в горизонтальной плоскости для направленных антенн базовых станций различных классов с секторной диаграммой направленности в диапазоне частот 24,5 - 29,5 ГГц находятся в пределах, приведенных в таблицах 15 - 17.
Таблица 15. Нормированные диаграммы антенн диапазона частот 24,5 - 29,5 ГГц базовых станций класса 1 с секторной диаграммой направленности (сектор в диапазоне углов от 15 град. до 130 град.)
Примечание: альфа - половина ширины сектора излучения антенны.
Таблица 16. Нормированные диаграммы антенн диапазона частот 24,5 - 29,5 ГГц базовых станций класса 2 с секторной диаграммой направленности (сектор в диапазоне углов от 15 град. до 180 град.)
Примечание: альфа - половина ширины сектора излучения антенны.
Таблица 17. Нормированные диаграммы антенн диапазона частот 24,5 - 29,5 ГГц базовых станций класса 3 с секторной диаграммой направленности (сектор в диапазоне углов от 15 град. до 180 град.)
Примечание: альфа - половина ширины сектора излучения антенны.
24. Значение КУ для антенн базовой станции в диапазоне частот от 24,5 до 29,5 ГГц составляет величину не менее значения, определяемого рисунком 2.
Рисунок 2. Значение коэффициента усиления для антенн базовой станции в диапазоне частот от 24,5 до 29,5 ГГц
25. Нормированная диаграмма направленности в вертикальной плоскости секторных антенн базовой станции для основной поляризации в диапазоне частот от 24,5 до 29,5 ГГц находится в пределах, приведенных в таблице 18.
26. Нормированные диаграммы направленности и кросс-поляризации G(тхэта) в горизонтальной и вертикальной плоскостях для направленных антенн абонентских станций различных классов в диапазоне частот 24,5 - 29,5 ГГц находятся в пределах, приведенных в таблицах 19 - 21.
Таблица 19. Нормированные диаграммы антенн диапазона частот 24,5 - 29,5 ГГц абонентских станций класса 1
Таблица 20. Нормированные диаграммы антенн диапазона частот 24,5 - 29,5 ГГц абонентских станций класса 2
Таблица 21. Нормированные диаграммы антенн диапазона частот 24,5 - 29,5 ГГц абонентских станций класса 3
27. Минимальное значение КУ для антенн абонентских станций в диапазоне частот от 24,5 до 29,5 ГГц лежит в пределах 22 - 28 дБи или превышает 28 дБи.
28. Нормированные диаграммы направленности и кросс-поляризации G(тхэта) в горизонтальной плоскости для направленных антенн базовых станций различных классов с секторной диаграммой направленности в диапазоне частот 40,5 - 43,5 ГГц находятся в пределах, приведенных в таблицах 22 - 24.
Таблица 22. Нормированные диаграммы антенн базовых станций класса 1 диапазона частот 40,5 - 43,5 ГГц с секторной диаграммой направленности (сектор в диапазоне углов от 15 град. до 130 град.)
Примечание: альфа - половина ширины сектора излучения антенны.
Таблица 23. Нормированные диаграммы антенн базовых станций класса 2 диапазона частот 40,5 - 43,5 ГГц с секторной диаграммой направленности (сектор в диапазоне углов от 15 град. до 180 град.)
Примечание: альфа - половина ширины сектора излучения антенны.
Таблица 24. Нормированные диаграммы антенн базовых станций класса 3 диапазона частот 40,5 - 43,5 ГГц с секторной диаграммой направленности (сектор в диапазоне углов от 15 град. до 180 град.)
Примечание: альфа - половина ширины сектора излучения антенны.
29. Значение КУ для антенн базовых станций с секторной диаграммой направленности в диапазоне частот от 40,5 до 43,5 ГГц составляет величину не менее значения, определяемого рисунком 3.
Рисунок 3. Значение коэффициента усиления для антенн базовой станции в диапазоне частот от 40,5 до 43,5 ГГц
30. Нормированная диаграмма направленности в вертикальной плоскости секторных антенн базовой станции для основной поляризации в диапазоне частот от 40,5 до 43,5 ГГц находится в пределах, приведенных в таблице 25.
Таблица 25
31. Основные параметры всенаправленных антенны диапазона частот 40,5 - 43,5 ГГц приведены в таблице 26.
Таблица 26
32. Нормированные диаграммы направленности в вертикальной плоскости всенаправленных антенн диапазона частот 40,5 - 43,5 ГГц приведены в таблицах 27, 28.
Таблица 27. Нормированная диаграмма направленности в вертикальной плоскости симметричной всенаправленной антенны диапазона частот 40,5 - 43,5 ГГц
Таблица 28. Нормированная диаграмма направленности в вертикальной плоскости несимметричной всенаправленной антенны диапазона частот 40,5 - 43,5 ГГц
33. Нормированные диаграммы направленности и кросс-поляризации G(тхэта) в горизонтальной и вертикальной плоскостях для направленных антенн абонентских станций различных классов в диапазоне частот 40,5 - 43,5 ГГц находятся в пределах, приведенных в таблицах 29 - 32.
Таблица 29. Нормированные диаграммы антенн диапазона частот 40,5 - 43,5 ГГц абонентских станций класса 1
Таблица 30. Нормированные диаграммы антенн диапазона частот 40,5 - 43,5 ГГц абонентских станций класса 2
Таблица 31. Нормированные диаграммы антенн диапазона частот 40,5 - 43,5 ГГц абонентских станций класса 3
Таблица 32. Нормированные диаграммы антенн диапазона частот 40,5 - 43,5 ГГц абонентских станций класса 4
34. Минимальное значение КУ для антенн абонентских станций в диапазоне частот от 40,5 до 43,5 ГГц лежит в пределах 24 - 28 дБи или превышает 28 дБи.
Приложение N 9
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН АБОНЕНТСКИХ СТАНЦИЙ (АБОНЕНТСКИХ РАДИОСТАНЦИЙ) СЕТЕЙ ПОДВИЖНОЙ РАДИОТЕЛЕФОННОЙ СВЯЗИ
1. Антенны абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи (далее - антенны) имеют ненаправленную диаграмму направленности. Неравномерность диаграммы направленности в горизонтальной плоскости не превышает 3 дБ.
2. Антенны обеспечивают излучение и прием волн линейной вертикальной поляризации.
3. Антенны имеют значения волнового сопротивления 50 Ом или 75 Ом.
4. Значения КУ антенны в горизонтальном направлении в направлении максимума азимутальной диаграммы направленности приведены в таблице 1.
5. Значение КСВН на входе антенны приведены в таблице 2.
Таблица 2
Приложение N 10
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН ПРИЕМНЫХ НАРУЖНЫХ ЭФИРНОГО ТЕЛЕВИЗИОННОГО ВЕЩАНИЯ И РАДИОВЕЩАНИЯ
1. Значения КУ для антенн приемных телевизионных коллективного пользования приведены в таблице 1.
Таблица 1
<1> Типы антенн:
1 - антенны телевизионные одноканальные диапазона очень высоких частот, работающие в полосе частот одного телевизионного канала, расположенного в диапазонах частот телевизионного вещания: I (48,5 - 66 МГц), II (76 - 100 МГц) или III (174 - 230 МГц);
2 - антенны телевизионные многоканальные диапазонов очень высоких частот и ультравысоких частот, работающие в полосах частот двух или нескольких телевизионных каналов, расположенных в диапазонах частот телевизионного вещания;
3 - антенны телевизионные широкополосные диапазона очень высоких частот, работающие в полосе частот двух диапазонов телевизионного вещания: I (48,5 - 66 МГц) и II (76 - 100 МГц);
4 - антенны телевизионные широкополосные диапазона очень высоких частот, работающие в полосе частот одного диапазона телевизионного вещания: III (174 - 230 МГц);
5 - антенны телевизионные широкополосные диапазона ультравысоких частот, работающие в полосах частот двух диапазонов телевизионного вещания;
6 - антенны телевизионные широкополосные диапазона очень высоких частот, работающие в полосах частот трех диапазонов телевизионного вещания I (48,5 - 66 МГц), II (76 - 100 МГц) и III (174 - 230 МГц);
<2> Категории антенн:
1 или 2 - антенны, предназначенные для использования в нормальных условиях приема на большей части зоны обслуживания радиотелевизионной станции;
3 или 4 - антенны, предназначенные для использования в особо сложных условиях приема и в системах кабельного телевидения.
2. Значения КУ для антенн приемных телевизионных индивидуального пользования категории 2 приведены в таблице 2.
Примечание: Значения КУ для антенн приемных категории 1 не нормируют.
3. Значения КУ для антенн приемных телевизионных систем кабельного телевидения приведены в таблице 3.
Таблица 3
4. Значения КУ для антенн приемных радиовещания коллективного пользования приведены в таблице 4.
Таблица 4
Типы антенн:
8 - антенны радиовещания узкополосные диапазона очень высоких частот, работающие в полосе частот одного из трех диапазонов радиовещания: 66 - 74 МГц; 87,5 - 100 МГц или 100 - 108 МГц;
9 - антенны радиовещания широкополосные диапазона очень высоких частот, работающие в полосах частот двух диапазонов радиовещания: 66 - 74 МГц и 87,5 - 100 МГц или 66 - 74 МГц и 100 - 108 МГц или 87,5 - 100 МГц и 100 - 108 МГц.
5. Значения КУ для антенн приемных радиовещания индивидуального пользования приведены в таблице 5.
Таблица 5
6. Значения КУ для антенн приемных радиовещания систем кабельного телевидения приведены в таблице 6.
Таблица 6
7. Значения КЗД для антенн приемных телевизионных коллективного пользования приведены в таблице 7.
Таблица 7
8. Значения КЗД для антенн приемных телевизионных индивидуального пользования приведены в таблице 8.
Таблица 8
Примечание: тип антенн 7 - антенны телевизионные широкополосные диапазонов очень высоких частот и ультравысоких частот, работающие в полосах частот всех диапазонов телевизионного радиовещания: I, II, III, IV и V.
9. Значения КЗД для антенн приемных телевизионных систем кабельного телевидения приведены в таблице 9.
Таблица 9
10. Значения КЗД для антенн приемных звукового радиовещания коллективного пользования приведены в таблице 10.
Таблица 10
11. Значения КЗД для антенн приемных радиовещания индивидуального пользования приведены в таблице 11.
Таблица 11
12. Значения КЗД для антенн приемных радиовещания систем кабельного телевидения приведены в таблице 12.
Таблица 12
13. Значения КСВ для антенн приемных телевизионных коллективного пользования приведены в таблице 13.
Таблица 13
14. Значения КСВ для антенн приемных телевизионных индивидуального пользования приведены в таблице 14.
Таблица 14
15. Значения КСВ для антенн приемных телевизионных систем кабельного телевидения приведены в таблице 15.
Таблица 15
16. Значения КСВ для антенн приемных звукового радиовещания коллективного пользования приведены в таблице 16.
Таблица 16
17. Значения КСВ для антенн приемных радиовещания индивидуального пользования приведены в таблице 17.
Таблица 17
18. Значения КСВ для антенн приемных радиовещания систем кабельного телевидения приведены в таблице 18.
Таблица 18
Приложение N 11
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН СИСТЕМ ФИКСИРОВАННОЙ СВЯЗИ ВЫСОКОЙ ПЛОТНОСТИ HDFS
1. Антенны систем фиксированной связи высокой плотности HDFS работают в диапазоне частот 64 - 66 ГГц.
2. Огибающие диаграммы направленности G(тхэта) (здесь и далее тхэта - угол в горизонтальной плоскости относительно оси направления основного излучения) и кроссполяризационной развязки задаются в виде кусочно-ломаных линий, координаты изломов которых приведены в таблицах 1 и 2.
Таблица 1
Примечание: огибающая диаграммы приведена только для вертикальной поляризации.
Приложение N 12
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ АНТЕНН СИСТЕМ ФИКСИРОВАННОЙ СВЯЗИ В МИЛЛИМЕТРОВОМ ДИАПАЗОНЕ ЧАСТОТ MMWFS
1. Антенны систем фиксированной связи в миллиметровом диапазоне частот mmwFS работают в диапазонах частот 71 - 76 ГГц и 81 - 86 ГГц.
2. Минимальное значение КУ антенн составляет 43 дБи.
Приложение N 13
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ РАДИОЧАСТОТНЫХ КОАКСИАЛЬНЫХ ИЗЛУЧАЮЩИХ КАБЕЛЕЙ
1. Волновое сопротивление радиочастотных излучающих кабелей (далее - РИ кабелей) составляет 50 Ом или 75 Ом.
2. Значение КСВН РИ кабелей равно 1,3.
3. Значения коэффициента затухания РИ кабелей приведены в таблице 1.
Таблица 1
4. Потери на связь РИ кабелей, определенные для расстояния 2 м от оси кабеля на частотах 450, 900, 1800 и 2400 МГц, находятся в пределах не менее 50 и не более 90 дБ.
Приложение N 14
к Правилам применения антенн
и фидерных устройств
ТРЕБОВАНИЯ
К ПАРАМЕТРАМ УСТОЙЧИВОСТИ К КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ
1. Антенны и фидерные устройства, предназначенные для установки на открытом воздухе, сохраняют свои электрические параметры при следующих климатических факторах внешней среды:
а) температура окружающей среды от -50 град. C до +50 град. C;
б) относительная влажность воздуха 100% при 25 град. C;
в) ветер со скоростью воздушного потока до 30 м/с;
г) после воздействия конденсированных осадков в виде инея и росы.
2. Антенны и фидерные устройства, предназначенные для установки в неотапливаемых помещениях (сооружениях), сохраняют свои электрические параметры при следующих климатических факторах внешней среды:
д) температура окружающей среды от -50 град. C до +50 град. C;
е) относительная влажность воздуха 100% при 25 град. C;
ж) после воздействия конденсированных осадков в виде инея и росы.
3. Антенны и фидерные устройства, предназначенные для установки в отапливаемых помещениях (сооружениях), сохраняют свои электрические параметры при следующих климатических факторах внешней среды:
з) температура окружающей среды от +5 град. C до +45 град. C;
