ФИЛЬТРЫ ЭЛЕКТРОННЫЕ ОКТАВНЫЕ И ТРЕТЬОКТАВНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 17168-82
(СТ СЭВ 1807-79)
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на электронные октавные и третьоктавные пассивные и активные фильтры, предназначенные для спектрального анализа шумов при акустических и вибрационных измерениях, применяемые как самостоятельные приборы, так и встроенные в другие измерительные приборы, и устанавливает общие технические требования и методы их испытаний.
Стандарт не распространяется на узкополосные, широкополосные и корректирующие фильтры.
Стандарт полностью соответствует СТ СЭВ 1807-76.
Термины, применяемые в настоящем стандарте, и их пояснения приведены в справочном приложении 1.
1. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Фильтры изготовляют в соответствии с требованиями настоящего стандарта и технических условий на конкретные фильтры по рабочим чертежам, утвержденным в установленном порядке.
1.2. По условиям эксплуатации фильтры должны соответствовать III, IV или V группам по ГОСТ 22261-76.
1.3.В зависимости от точности фильтры подразделяются на три класса:
1. - фильтры для точных лабораторных и натурных измерений;
2. - фильтры для натурных измерений нормальной точности;
3. - фильтры для ориентировочных измерений.
1.4. Основные параметры фильтров, нормируемые значения основных параметров, допустимые отклонения и погрешности измерения должны соответствовать указанным в табл. 1.
Таблица 1
1.5. Средняя геометрическая частота полосы пропускания фильтра (номинальная), нижняя и верхняя граничные частоты полосы пропускания фильтра должны выбираться из ряда предпочтительных частот для акустических измерений по ГОСТ 12090-80.
1.6 Расчетное значение средней геометрической частоты полосы пропускания фильтра f_m должно соответствовать указанному в табл. 2, где
f'_m = 1000 х 10^n / 10 = 10^r / 10
n - целое положительное или отрицательное число либо нуль;
K = n + 30;
1000 -основная частота ряда в Гц.
Комплект фильтров должен охватывать все приведенные в табл. 2 частоты, часть из них или значения, полученные умножением приведенных значений на 10^n или 0,1^n, образуя непрерывный ряд. Для более высоких и более низких частот допускается расширение диапазона частот комплекта фильтров. Комплект октавных и третьоктавных фильтров допускается дополнять корректирующими фильтрами шумомера А, В, С, D.
1.7. Номинальное основное затухание комплекта фильтров должно составлять 0 дБ либо целое положительное или отрицательное число децибел, кратное 10, одинаковое для всех фильтров комплекта. Номинальное основное затухание должно быть одним и тем же для всех фильтров, входящих в комплект.
1.8. Основное затухание фильтра, входящего в комплект, должно быть равно основному номинальному затуханию комплекта фильтров с допустимым отклонением согласно табл. 3 и 4 для относительной частоты f / f_m = 1.
Таблица 2
1.9. Затухание октавных и третьоктавных фильтров 1, 2, 3-го классов точности для относительных частот f / f_m должно соответствовать значениям, приведенным в табл. 3 и 4 и на черт. 1 и 2. Расчет затухания фильтра в зависимости от частоты приведен в справочном приложении 2.
Таблица 3

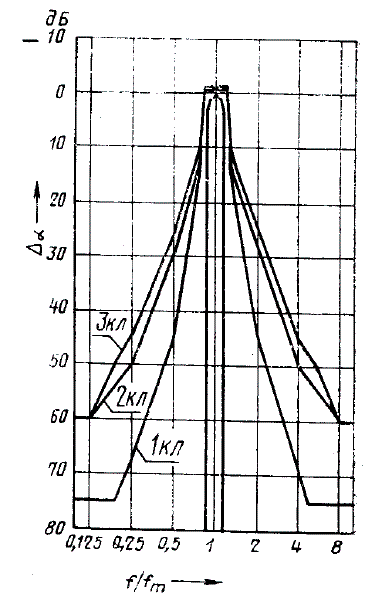

Затухание октавных фильтров 1, 2, 3-го классов точности
Чертеж 1.

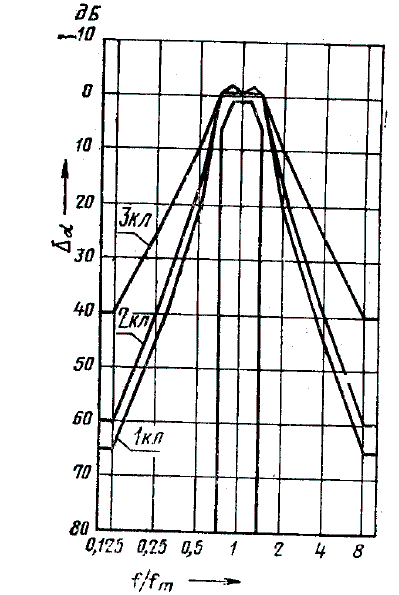

Затухание третьоктавных фильтров 1, 2, 3-го классов точности
Чертеж 2.
Таблица 4
1.10. Отклонение _l в процентах эффективной ширины полосы пропускания фильтра от номинального значения ширины полосы b_o не должно превышать значений, приведенных в табл. 5.
f_1, f_2 - граничные частоты полосы пропускания фильтра;
f_m средняя геометрическая частота полосы пропускания;
b_l - эффективная ширина полосы пропускания реального фильтра, который пропускает такую же мощность на белом шуме, как и идеальный П-образный фильтр с тем же основным затуханием.
Таблица 5
Пример вычисления эффективной ширины полосы пропускания приведен в справочном приложении 3.
1.11.Входное полное сопротивление фильтра (модуль) должно быть не менее 10 кОм.
1.12.Выходное полное сопротивление фильтра (модуль) должно быть не более 300 или 600 Ом.
1.13.Выходное полное нагрузочное сопротивление фильтра (модуль) должно быть 600 Ом или более 10 кОм.
1.14.Входное и выходное полные сопротивления (модуль) не должны отклоняться от номинального значения более чем на ±5% для фильтров 1 и 2-го классов и на ±10% - для фильтров 3-го класса.
1.15.Номинальное эффективное значение входного напряжения фильтра должно составлять 1 В.
1.16.Номинальное эффективное значение выходного напряжения фильтра должно составлять 1 В.
1.17.Максимальное амплитудное значение входного напряжения фильтра должно быть не менее четырехкратного значения номинального эффективного входного или выходного напряжения.
1.18.Уровень собственных шумов на выходе фильтра относительно номинального эффективного напряжения сигнала на выходе фильтра не должен превышать значений, приведенных в табл. 6.
Таблица 6
1.19. Затухание фильтров, имеющих частотную характеристику "Лин" (линейная) в частотном диапазоне комплекта фильтров от 0,7 f_m нижнего фильтра комплекта до 1,5 f_m верхнего фильтра комплекта при включении этой характеристики не должно отличаться от основного номинального затухания комплекта фильтров более чем на ±0,5 дБ.
1.20. При подаче неискаженного синусоидального сигнала с номинальным значением входного напряжения на вход фильтра измеренная на выходе разность уровней между основным сигналом на выходе и любой создаваемой в фильтре гармонической составляющей должна быть больше, чем затухание фильтра на частоте этой гармонической составляющей.
1.21. Погрешность основного затухания при изменении температуры в рабочем диапазоне температур должна быть не более ±0,5 дБ. При превышении этого значения следует указать возможность коррекции этой погрешности в рабочем диапазоне температур от - 10 до + 50°С.
1.22. Для фильтров необходимо указать рабочий диапазон относительной влажности воздуха, в пределах которого фильтры сохраняют свои технические характеристики.
Для фильтров, предназначенных для эксплуатации вне зданий, oосновное затухание не должно изменяться более чем на ±0,5 дБ при относительной влажности воздуха от 65 до 90% и при температуре до плюс 40°С или соответствующем парциальном давлении водяного пара в воздухе до 4 кПа в зависимости от того, какое требование является менее жестким.
1.23. Для фильтров необходимо указать эффективное выходное напряжение в диапазоне частот от 20 до 1000 Гц, вызываемое синусоидальной вибрацией с эффективным значением ускорения 10 м/с(-2), действующим в направлении максимальной чувствительности, при отсутствии виброизолирующих средств.
1.24. Для фильтров необходимо указать максимальное эффективное напряжение в диапазоне частот от 31,5 до 8000 Гц, вызываемое синусоидальным звуковым давлением с уровнем 100 дБ, при отсутствии звукоизолирующих средств.
1.25. Для фильтров следует указать максимальное эффективное выходное напряжение, вызываемое переменным магнитным полем напряженностью 80 А/м, частотой 50 или 60 Гц, в направлении максимальной чувствительности к магнитному полю.
1.26. Для фильтров, имеющих питание от внутренней батареи. должен быть предусмотрен контроль напряжения питания при номинальном значении потребляемого тока.
1.27. На фильтре должны быть нанесены следующие данные:
вид фильтров;
класс точности фильтров;
наименование предприятия-изготовителя;
обозначение фильтров;
заводской номер;
обозначение входных и выходных зажимов фильтров и органов управления фильтров.
1.28. Хранение и транспортирование фильтров - по ГОСТ 22261-76.
1.29. Фильтры должны сопровождаться паспортом. Содержание паспорта на фильтры приведено в справочном приложении 4.
2. МЕТОДЫ ИСПЫТАНИЙ
2.1.Испытание фильтров на соответствие требованиям настоящего стандарта должно проводиться при нормальных внешних условиях по ГОСТ 22261-76.
2.2. Подключение фильтра при испытаниях к источнику напряжения и к вольтметру должно проводиться непосредственно при соблюдении условий пп. 1.11; 1.12; 1.13 или через дополнительные сопротивления, выполненные в виде активных резисторов.
2.3.Среднюю геометрическую и граничные частоты фильтра (п. 1.5) следует проверять путем сравнения паспортных данных с приведенными в табл. 2.
2.4.Основное номинальное затухание комплекта фильтров проверяют путем сравнения паспортных данных с требованиями п. 1.7.

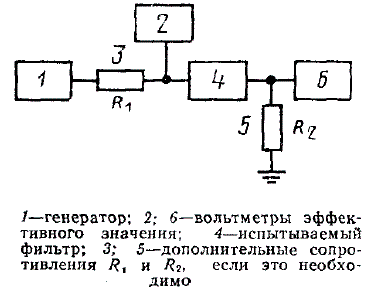

2.5. Затухание фильтра в соответствии с п. 1.9 следует измерять при номинальном, на 30 дБ меньшем, чем номинальное, и максимально допустимом напряжениях на входе фильтра по схеме черт. 3. При этом измерения следует проводить до уровней, на 5 дБ превышающих уровни помех.
Чертеж 3.
Измерение затухания фильтра проводят также методом сравнения с образцовым магазином затухания и путем записи затухания на самописце уровня.
Затухание фильтра на данной частоте следует вычислять по формуле
где U_1 и U_2 - эффективные напряжения на входе и выходе фильтра;
N_n - номинальное основное затухание комплекта фильтров.
Затухание комплекта фильтров следует измерять от частоты, в. три раза меньшей средней геометрической частоты самого низкочастотного фильтра из комплекта f_m, до частоты, в три раза превышающей среднюю геометрическую частоту самого высокочастотного фильтра.
В диапазоне частот от 1/2f_m1 до 2f_m2 погрешность измерения не должна превышать ±0,3 дБ, в остальном диапазоне ± 1,0 дБ.
Результаты измерений затухания фильтра не должны превышать значений, приведенных в табл. 3 и 4.
2.6. Отклонение эффективной ширины полосы пропускания фильтра от номинального значения ширины полосы _l должно определяться по формуле (1) п. 1.10.
Эффективную ширину полосы пропускания определяют также методом сравнения на белом шуме испытываемого фильтра с образцовым фильтром, эффективная ширина полосы которого известна с погрешностью не более ±3%.
Вычисленное значение отклонения _l не должно превышать значений, приведенных в табл. 5.

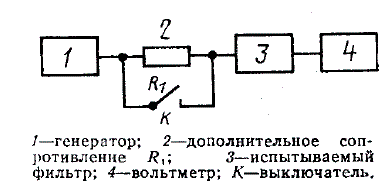

2.7. Входное полное сопротивление фильтра |z_1| (модуль) (п. 1.11) следует измерять на частоте f_m по схеме черт. 4.
Вычисление следует проводить по формуле
где U_1, U_2 - показания вольтметра при замкнутом и разомкнутом выключателе К соответственно;
R_1 - активное сопротивление, равное номинальному полному входному сопротивлению фильтра (модулю).
Чертеж 4.
Выходное сопротивление генератора не должно превышать 0,1 кОм.
Величина |z_1| не должна превышать значений, указанных в п. 1.14.

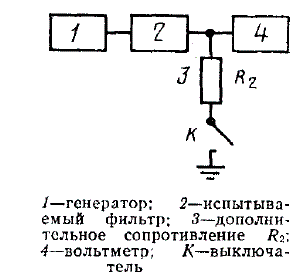

2.8. Выходное полное сопротивление фильтра |z_2| (модуль) (п. 1.12) следует измерять на частоте f_m схеме черт. 5.
Вычисление следует проводить по формуле
где U_1 U2 - показания вольтметра при разомкнутом и замкнутом выключателе К, соответственно;
R_2 - активное сопротивление, равное номинальному полному выходному сопротивлению фильтра (модулю).
Чертеж 5.
Напряжение на генераторе 1 должно быть выбрано так, чтобы при включении нагрузки R_2 искажения сигнала на выходе не превышали 1 - 5%.
2.9. Влияние выходного нагрузочного сопротивления на затухание фильтра следует определять по схеме черт. 3 по методике, указанной в п. 2.5, при сопротивлении R_2 = 10 кОм. При этом следует измерять затухание фильтра на частотах, указанных в табл. 3 и 4. Результаты измерений не должны выходить за пределы, установленные в табл. 3 и 4.
2.10.Уровень собственных шумов на выходе комплекта фильтров (п. 1.18) следует измерять при подключении ко входу фильтров активного сопротивления 100 Ом, а к выходу фильтров - измерительных приборов с равномерной частотной характеристикой в диапазоне частот от 1/2f_m1 до 2f_m1, где f_m1 и f_m2 - средние геометрические частоты крайних фильтров комплекта.
2.11. Отклонение затухания для частотной характеристики "Лин" относительно основного номинального затухания комплекта фильтров следует измерять по схеме черт. 3, включив характеристику "Лин" на частотах f_m всех фильтров комплекта, а также на третьоктавных частотах между 0,7f_1 и 1,5f_2, где f_1 и f_2 - граничные частоты характеристики "Лин".
Отклонения измеренного затухания не должны превышать требований п. 1.19.
2.12. Измерения по п. 1.20 должны проводиться по схеме черт. 3, где вольтметр 6 заменен узкополосным анализатором.
При этом погрешность измерения затухания не должна превышать ±0,5 дБ.
Требования п. 1.20 должны выполняться при любом входном напряжении, вплоть до максимально допустимого напряжения, определенного в п. 1.17, когда на выходе фильтра измеряется суммарное напряжение (включающее составляющие, появляющиеся в результате искажений).
2.13. Погрешность основного затухания фильтра при изменении температуры должна определяться при помещении фильтра в ка-меру тепла или холода и измерения затухания фильтра по методике п. 2.5, по схеме черт. 3 на частоте f_m. Измерения должны проводиться при граничных температурах рабочего диапазона. Разность измеренных основных затуханий для нормальной температуры (20±1)°С и граничных температур не должна превышать требований п. 1.21.
2.14. Погрешность основного затухания фильтра в рабочем диапазоне относительной влажности должна определяться при помещении фильтра в камеру влажности и измерении аналогично п. 2.13. Погрешность основного затухания не должна превышать требований п. 1.22.
2.15. Выходное напряжение фильтра, вызываемое вибрацией, должно определяться при установке фильтра на вибростенде. Ко входу фильтра должно быть подключено активное сопротивление, равное модулю полного входного сопротивления фильтра с допустимым отклонением ±5%. К выходу фильтра следует подключить вольтметр. На непрерывных частотах в диапазоне от 20 до 1000 Гц следует установить эффективное ускорение, равное 10 мс(-2).
2.16. Выходное напряжение, вызываемое уровнем звукового давления 100 дБ, должно определяться при помещении фильтра в свободное звуковое поле на непрерывных частотах в диапазоне 50-8000 Гц. Должно определяться максимальное эффективное значение напряжения при различных ориентациях фильтра относительно звукового поля.
Измерения проводят также в отраженном звуковом поле на третьоктавных полосах шума, что должно быть отмечено в протоколе измерений.
2.17. Выходное напряжение, вызываемое переменным магнитным полем, должно определяться при помещении фильтра в переменное магнитное поле при различных ориентациях фильтра. Напряженность магнитного поля должна быть измерена с помощью образцовой измерительной катушки при отсутствии фильтра в магнитном поле.
2.18. Пределы рабочего диапазона напряжения питания фильтра должны определяться путем измерения затухания фильтра на частоте f_m по п. 2.5, по схеме черт. 3 при установлении минимального и максимального значений напряжения питания. Затухание фильтра должно соответствовать табл. 3, 4.

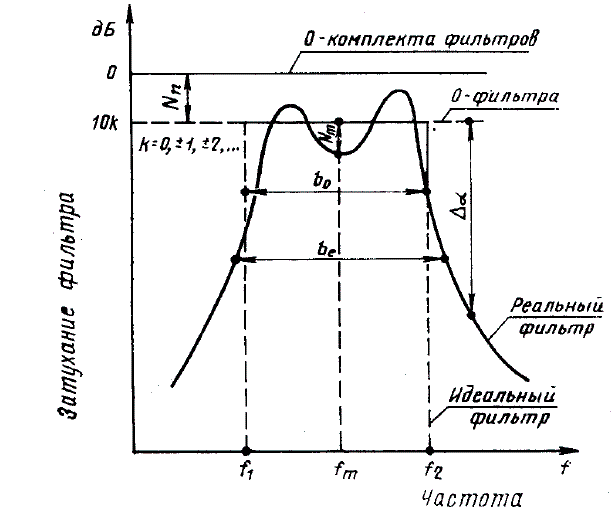

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ
РАСЧЕТ ЗАТУХАНИЯ ФИЛЬТРА В ЗАВИСИМОСТИ ОТ ЧАСТОТЫ
Фильтры 1-го класса можно реализовать четырехполюсником третьего порядка со следующей функцией преобразования
- нормированная частотная характеристика,
Для фильтров 2-го класса пригоден четырехполюсник третьего порядка с такой же функцией преобразования, как и для 1-го класса. Однако, для фильтров 2-го класса допуски в полосе пропускания расширены и требования на допустимые значения напряжения помех уменьшены.
Фильтры 3-го класса можно реализовать четырехполюсником второго порядка со следующей функцией преобразования
где
Функция преобразования В связана с затуханием следующим выражением
= 20lg(1 / |B|)
Нормированная частотная характеристика связана с расчетной частотой выражением
В соответствии с разными значениями постоянной K различают два варианта реализации, причем каждый из них соответствует требованиям настоящего стандарта.
Вариант 1. К = 1.
Затухание на верхней и нижней граничных частотах равно 3 дБ. Однако, эффективная ширина полосы выше, чем номинальное значение, указанное в табл. 5 настоящего стандарта. Процентное отклонение эффективной ширины полосы по сравнению с номинальным значением без учета других погрешностей составляет:
+ 11% - для экспоненциальных фильтров второго порядка;
+5% -для экспоненциальных фильтров третьего порядка.
Вариант 2. K = 1,11 - для экспоненциальных фильтров второго порядка;
К = 1,05 - для экспоненциальных фильтров третьего порядка.
Процентное отклонение эффективной ширины полосы по сравнению с номинальным значением согласно табл. 5 составляет менее 1% без учета других погрешностей.
Затухание на верхней и нижней граничных частотах превышает 3 дБ.
Приложение 3
Справочное
ПРИМЕР ВЫЧИСЛЕНИЯ ЭФФЕКТИВНОЙ ШИРИНЫ ПОЛОСЫ ПРОПУСКАНИЯ ФИЛЬТРА

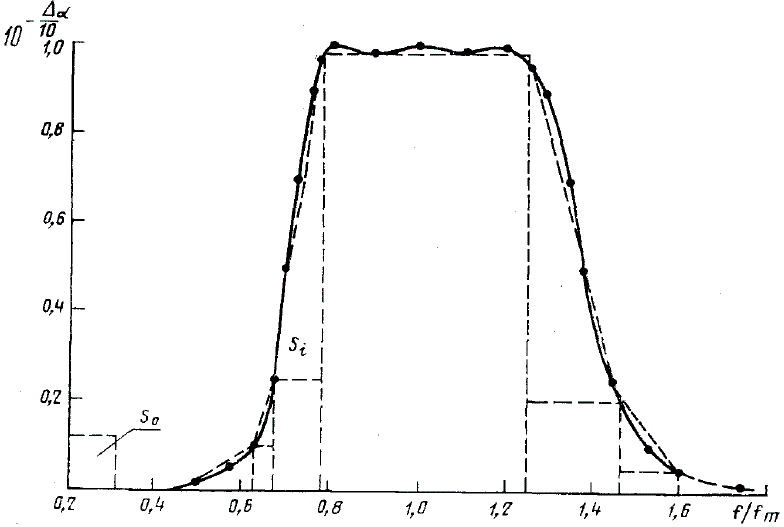

На черт. 1 построена частотная характеристика затухания октавного фильтра в относительных единицах.
Чертеж 1.
Для приведенных масштабов осей единица площади S_о равна
S_о = 0,1 ед. х 0,1 ед. = 0,01 ед(2)
Разбивая всю площадь, ограниченную кривой, на отдельные части S_i, например, как показано на черт. 1, и вычисляя их сумму, получим
Значение S численно равно эффективной ширине полосы пропускания фильтра b_l. Сравнивая b_l с номинальным значением b_o=0,7071, получаем расхождение = 2,4%, что соответствует требованиям п. 1.10 для фильтра 1-го класса. Значения b_o и b_l приведены на черт. 2.
Чертеж 2.
Приложение 4
Справочное
ПАСПОРТ НА ФИЛЬТРЫ
Фильтры должны сопровождаться паспортом, в котором должны быть указаны:
диапазон средних геометрических частот;
обозначения имеющихся в приборе корректирующих фильтров;
номинальное основное затухание,
номинальные и максимальные входные и выходные напряжения;
входное и выходное полные сопротивления;
наименьшее допускаемое нагрузочное полное сопротивление;
автоматические режимы работы, если они предусмотрены;
рабочий диапазон температур и значения поправок, если это необходимо;
рабочий диапазон относительной влажности;
влияние переменного магнитного поля на основное затухание;
влияние вибраций на основное затухание;
влияние звукового давления на основное затухание;
эффективная ширина полосы.
