МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЕТИ ВЫЧИСЛИТЕЛЬНЫЕ ЛОКАЛЬНЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Local area networks.
Terms and definitions
ГОСТ 29099-91
Дата введения - 01 - 01 - 1993
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством радиопромышленности СССР.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 25.09.91 N 1491.
3. ВВЕДЕН ВПЕРВЫЕ.
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 15971-90 | Вводная часть |
| ГОСТ 17657-79 | 16 |
| ГОСТ 19781-90 | Вводная часть |
| ГОСТ 24402-88 | 1, 4, 7, 8, 26 |
5. ПЕРЕИЗДАНИЕ. Май 2004 г.
Настоящий стандарт устанавливает термины и определения понятий в области локальных вычислительных сетей.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.
Настоящий стандарт должен применяться совместно с ГОСТ 15971, ГОСТ 19781.
1. Для каждого понятия установлен один стандартизованный термин. Недопустимые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Ндп".
2. Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
3. Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
4. В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.
5. В стандарте приведены алфавитные указатели терминов на русском языке и их иноязычных эквивалентов.
6. Термины и определения общетехнических понятий, необходимых для понимания текста стандарта, приведены в приложении 1. Архитектура нижних уровней ЛВС приведена в приложении 2.
7. Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым, а синонимы - курсивом.
1. ОБЩИЕ ПОНЯТИЯ
| 1. локальная вычислительная сеть; ЛВС: Вычислительная сеть, охватывающая небольшую территорию и использующая ориентированные на эту территорию средства и методы передачи данных (по ГОСТ 24402) | local area network; LAN |
| 2. локальная вычислительная сеть основной полосы частот: Локальная вычислительная сеть, в которой данные кодируются и передаются без модуляции несущей | baseband LAN |
| 3. широкополосная локальная вычислительная сеть: Локальная вычислительная сеть, в которой данные кодируются, уплотняются и передаются с разделением каналов и модуляцией несущей | broadband LAN |
| 4. станция (данных): Совокупность оконечного оборудования данных, аппаратуры окончания канала данных и, в некоторых случаях, промежуточного оборудования (по ГОСТ 24402) | data station |
| 5. шинная (локальная вычислительная) сеть: Локальная вычислительная сеть, в которой имеется только один маршрут между двумя станциями данных, и данные, передаваемые любой станцией, одинаково доступны всем другим станциям сети. | bus network |
| Примечание. Шинная сеть может иметь линейную, радиальную или древовидную конфигурацию; в двух последних случаях в каждом оконечном узле размещены станции данных, а в промежуточных узлах - повторители, соединители, усилители или разветвители |
| 6. кольцевая (локальная вычислительная) сеть: Локальная вычислительная сеть, в которой к каждому узлу сети подключены только две ветви и которая обеспечивает однонаправленную передачу данных между станциями данных по одной физической среде с возвратом данных к передающей станции | ring network |

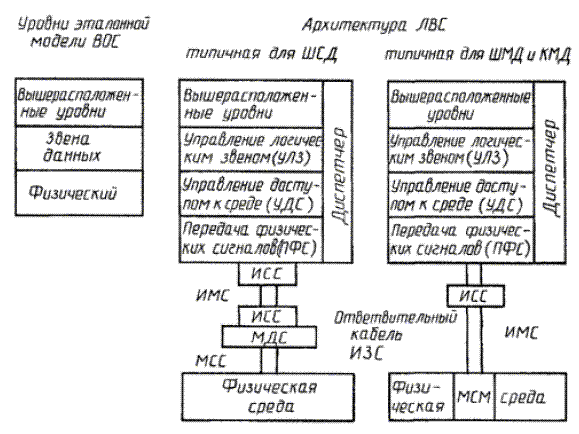

| 7. физический уровень: Уровень взаимосвязи открытых систем, обеспечивающий установление, поддержание и разъединение физического соединения между логическими объектами уровня звена данных и передачу бит данных между этими объектами (по ГОСТ 24402) | physical layer |
| 8. уровень звена данных: Уровень взаимосвязи открытых систем, обеспечивающий услуги по обмену данными между логическими объектами сетевого уровня, протокол управления звеном данных, формирование и передачу кадров данных (по ГОСТ 24402) | data link layer |
| 9. подуровень управления логическим звеном; подуровень УЛЗ: Верхний подуровень уровня звена данных, выполняющий независимые от физической среды и метода доступа к ней функции звена данных | logical link control sublayer; LLC |
| 10. подуровень управления доступом к среде; подуровень УДС: Нижний подуровень уровня звена данных, управляющий доступом станций данных к физической среде | medium access control sublayer; MAC |
| 11. подуровень передачи физических сигналов; подуровень ПФС: Верхний подуровень физического уровня, выполняющий бит, - символьное кодирование и декодирование, прием и передачу данных, а также функции изоляции подуровня управления доступом к среде от особенностей физической среды. | physical signalling sublayer; PLS |
| Примечание. Под "физическими сигналами" здесь понимают сигналы физического уровня или физической среды |
| 12. диспетчер станции данных: Концептуальный управляющий элемент станции, взаимодействующий со всеми уровнями станции данных, ответственный за установку и сброс управляющих параметров, получение отчетов об ошибочных ситуациях и определение необходимости подключения станций к сети и отключения их от сети | station management MGT |
| 13. физическая среда (локальной вычислительной сети): Физический материал, по которому с высокой скоростью перемещаются данные между подключенными станциями данных локальной вычислительной сети. | transmission medium |
| Примечание. В качестве физической среды могут использоваться симметричный кабель, коаксиальный кабель, волоконно-оптический кабель и др. |
| 14. магистральный кабель (локальной вычислительной сети): Кабель, соединяющий модули сопряжения со средой для обеспечения обмена данными между станциями данных локальной вычислительной сети | trunk cable |
| 15. ответвительный кабель (локальной вычислительной сети): Кабель, соединяющий станцию данных с магистральным кабелем локальной вычислительной сети | drop cable |
| 16. оконечное оборудование данных; ООД: Часть станции данных, выполняющая функции источника данных или отправителя данных либо того и другого (ГОСТ 17657) | data terminal equipment; DTE |
| 17. модуль сопряжения со средой; МСС: Устройство станции данных, используемое для сопряжения оконечного оборудования данных с физической средой локальной вычислительной сети | medium attachment unit; MAU |
| 18. модуль доступа к среде; МДС: Часть модуля сопряжения со средой, содержащая функциональные схемы и используемая для подключения станции данных к физической среде и отключения станции данных от физической среды локальной вычислительной сети без нарушения работы станции | physical medium attachment; PMA |
| 19. модуль сопряжения с магистралью; МСМ: Устройство, соединяющее станцию данных с магистральным кабелем локальной вычислительной сети через ответвительный кабель | trunk coupling unit; TCU |
| 20. интерфейс с модулем сопряжения; ИМС: Интерфейс между модулем сопряжения со средой и оконечным оборудованием данных внутри станции данных | attachment unit interface; AU1 |
| 21. зависимый от среды интерфейс: Интерфейс между физической средой локальной вычислительной сети и модулем сопряжения со средой | edium dependent interface; MDI |
| 22. интерфейсный соединитель со средой; ИСС: Соединитель между станцией данных и модулем сопряжения с магистралью. | medium interface connector; MIC |
| Примечание. Интерфейсный соединитель может располагаться на концах ответвительного кабеля |
| 23. шлюз (локальной вычислительной сети): Устройство, соединяющее локальную вычислительную сеть с другой сетью, использующей другие протоколы взаимосвязи. | gateway |
| Примечание. В качестве другой сети может быть сеть данных общего пользования или какая-то другая сеть |
| 24. кадр маркера: Формативная комбинация бит, передаваемая станцией данных локальной вычислительной сети с целью упорядоченной в соответствии с адресами станций и приоритетностью данных передачи станциям полномочий на доступ к физической среде | token |
| 25. процедура передачи маркера: Совокупность правил, в соответствии с которыми станция сети с передачей маркера получает, удерживает и передает кадр маркера | token passing procedure |
| 26. кадр данных: Протокольный блок данных уровня звена данных (по ГОСТ 24402) | frame |
| 27. захват (канала): Процесс передачи данных станцией данных, длительность которого превышает предел, установленный протоколом взаимосвязи | jabber |
| 28. администрирование адресации (в локальной вычислительной сети): Назначение индивидуальных адресов локальной вычислительной сети на локальной или универсальной основе | address administration |
| 29. локальное администрирование (в локальной вычислительной сети): Администрирование адресаций в локальной вычислительной сети, при которой все индивидуальные адреса являются единственными в рамках одной и той же локальной вычислительной сети | local administration |
| 30. универсальное администрирование (в локальной вычислительной сети): Администрирование адресации в локальной вычислительной сети, при которой все индивидуальные адреса являются единственными в рамках одной и той же или другой локальной вычислительной сети | universal administration |
| 31. символ подуровня управления доступом к среде; символ УДС: Наименьшая единица информации, которой обмениваются объекты подуровня управления доступом к среде | AC-symbol |
| 32. дифференциальное манчестерское кодирование; ДМК: Метод передачи синхросигналов и сигналов данных, при котором каждый битовый элемент разделяется на две половины, при этом полярность второй половины противоположна полярности первой половины. | differential manchester encoding |
| Примечание. Двоичный 0 представляется путем изменения полярности в начале битового интервала, двоичная 1 - отсутствием изменения полярности в начале битового интервала. Этот вид кодирования не зависит от исходной полярности символа |
2. ШИННАЯ СЕТЬ СО СЛУЧАЙНЫМ ДОСТУПОМ
| 33. шинная сеть со случайным доступом; ШСД: Шинная локальная вычислительная сеть, в которой методом доступа к физической среде служит коллективный доступ с опознаванием несущей и обнаружением конфликтов | bus LAN |
| 34. коллективный доступ с опознаванием несущей и обнаружением конфликтов; КДОН/ОК (Ндп. коллективный доступ с контролем носителя и обнаружением столкновений): Метод доступа к физической среде, основанный на опознавании несущей для обнаружения передачи другой станции и разрешении конфликтов путем повторных передач кадра | carrier sense multiple access with collision detection; CSMA/CD |
| 35. опознавание несущей (Ндп. контроль носителя): Действия станции данных по обнаружению в физической среде локальной вычислительной сети передач от других станций | carrier sense |
| 36. конфликт (в локальной вычислительной сети): Непредсказуемая ситуация, возникающая при наличии одновременных передач со стороны нескольких станций данных в одном канале физической среды локальной вычислительной сети | collision |
| 37. комбинация "конфликт"; КК: Случайная битовая комбинация, вырабатываемая станцией данных, обнаружившей конфликт в локальной вычислительной сети | jam |
| 38. усиление конфликта; УК: Передача комбинации "конфликт" станцией данных, обнаружившей конфликт в локальной вычислительной сети, с целью информирования всех других станций сети о наличии конфликта | collision enforcement; CE |
| 39. интервал усечения кадра: Зависящая от реализации единица времени, которая в случае обнаружения конфликта в локальной вычислительной сети используется станцией данных для определения длительности задержек, после которых она может осуществить попытку повторной передачи | seot time |
| 40. усеченный экспоненциальный двоичный алгоритм выдержки: Алгоритм планирования повторных передач после обнаружения конфликта в локальной вычислительной сети, при котором передача задерживается на интервал времени, вычисляемый на основе интервала усечения кадра и числа попыток повторной передачи | truncated binary exponential backoff |
| 41. выдержка (станции): Интервал времени, в течение которого станция данных выжидает, прежде чем приступить к повторной передаче после обнаружения конфликта в локальной вычислительной сети, и который вычисляется по усеченному экспоненциальному двоичному алгоритму выдержки | backoff |
| 42. отсрочка (передачи): Интервал времени, на который станция данных задерживает начало своей передачи при обнаружении занятости физической среды локальной вычислительной сети | deference |
| 43. задержка (передачи): Интервал времени между передачей станцией данных двух последовательных кадров | delay |
| 44. задержка тракта передачи (шинной сети): Время, необходимое для прохождения бита между двумя наиболее удаленными станциями шинной локальной вычислительной сети | transmission path delay |
| 45. задержка кругового обхода (шинной сети): Удвоенное время прохождения бита между двумя наиболее удаленными станциями шинной локальной вычислительной сети | round-trip propagation time |
| 46. объединитель (локальной вычислительной сети): Пассивное устройство, размещаемое в узле локальной вычислительной сети и используемое для взаимосвязи более двух ветвей | coupler |
| 47. ответвитель (локальной вычислительной сети): Пассивное направленное устройство широкополосной среды, которое направляет данные, передаваемые модулем сопряжения со средой, в распределитель локальной вычислительной сети | tap |
| 48. распределитель (локальной вычислительной сети): Устройство широкополосной локальной вычислительной сети, принимающее сигналы из станции данных и транслирующее их всем другим станциям сети. | head-end |
| Примечание. Ретрансляция сигналов в распределителе может потребовать сдвига частот | |
| 49. центровик (локальной вычислительной сети): Устройство, используемое для взаимосвязи нескольких устройств оконечного оборудования данных и выполняющее функции восстановления амплитуды сигналов, синхронизации сигналов, обнаружения конфликтов в локальной вычислительной сети и оповещения о них, а также распространения сигналов по центровикам нижних уровней и оконечному оборудованию данных | hub |
3. ШИННАЯ СЕТЬ С МАРКЕРНЫМ ДОСТУПОМ
| 50. шинная сеть с маркерным доступом; ШМД: Шинная локальная вычислительная сеть, в которой методом доступа к среде служит процедура передачи маркера | token-bus network |
| 51. однокабельная широкополосная локальная вычислительная сеть: Широкополосная локальная вычислительная сеть, которая использует один и тот же кабель для прямого и обратного каналов | single-cable broadband LAN |
| 52. двухкабельная широкополосная локальная вычислительная сеть: Широкополосная локальная вычислительная сеть, которая использует отдельные кабели для прямого и обратного каналов | two-cable broadband LAN |
| 53. логическое кольцо (локальной вычислительной сети): Абстрактное представление шинной сети с маркерным доступом, при котором передача кадра маркера между станциями данных осуществляется методом эмуляции передачи управления в кольцевой локальной вычислительной сети | logical ring |
| 54. интервал ответа: Максимальный интервал времени, в течение которого любая из станций данных должна ждать ответа от другой станции | slot time |
| 55. окно ответа: Базовая единица времени, отсчитываемая станцией данных от момента окончания передачи кадра управления доступом к среде до получения ответа от другой станции и равная интервалу ответа | response window |
| 56. ремодулятор распределителя: Устройство, расположенное в распределителе шинной локальной вычислительной сети, которое модулирует передаваемые по обратному каналу станциями сети сигналы и ретранслирует их по прямому каналу для передачи тем же станциям | head-end remodulator |
| 57. прямой канал (локальной вычислительной сети): Канал широкополосной локальной вычислительной сети, предназначенный для передачи данных от распределителя к станциям данных | forward channel |
| 58. обратный канал (локальной вычислительной сети): Канал широкополосной локальной вычислительной сети, предназначенный для передачи данных от станций данных к распределителю | reverse channel |
| 59. нисходящее звено: Маршрут, по которому данные передаются из распределителя локальной вычислительной сети на станцию данных | downlink |
| 60. восходящее звено: Маршрут, по которому данные передаются из станции данных в распределитель локальной вычислительной сети | uplink |
4. КОЛЬЦЕВАЯ СЕТЬ С МАРКЕРНЫМ ДОСТУПОМ
| 61. кольцевая сеть с маркерным доступом; КМД: Кольцевая локальная вычислительная сеть, обеспечивающая однонаправленную передачу данных между станциями данных с возвратом передаваемых данных к передающей станции и с использованием процедуры передачи маркера для управления доступом станций к физической среде | token-ring network |
| 62. монитор (кольцевой сети): Устройство, содержащееся в каждой станции кольцевой сети с маркерным доступом и осуществляющее восстановление при различных неисправностях и ошибочных ситуациях. | monitor |
| Примечание. В каждый конкретный момент времени в сети может быть только одна станция данных, выполняющая функция активного монитора; во всех остальных станциях данных кольцевой сети функция монитора находится в дежурном состоянии |
| 63. служба отчета о конфигурации; СОК: Концептуальный элемент управления сетью, представляющий собой функциональный логический объект, который содержится в одном узле или группе узлов, подключенных к кольцевой сети с маркерным доступом, хранит сведения об изменениях конфигурации сети, в т.ч. сведения о подключенных и отключенных станциях данных, функциях, выполняемых станциями, количестве и характере ошибок, возникающих в сети и ее станциях | configuration report server; CRS |
| 64. монитор ошибок кольца; МОК: Концептуальный элемент контроля сети, представляющий собой функциональный логический объект, который содержится в одном узле или группе узлов, подключенных к кольцевой сети с маркерным доступом, и осуществляет сбор сведений об ошибках, возникающих в физической среде и станциях данных | ring error monitor; REM |
| 65. служба параметров кольца; СПК: Концептуальный элемент управления сетью, представляющий собой функциональный логический объект, который содержится в одном узле или группе узлов, подключенных к кольцевой сети с маркерным доступом, и отвечает за инициацию набора операционных параметров в станциях конкретной сети | ring parameter server; RPS |
| 66. кольцевая задержка: Интервал времени, измеряемый в единицах времени передачи бита при установленной битовой скорости, необходимой для распространения сигнала по всей кольцевой сети с маркерным доступом. | ring latency |
| Примечание. Кольцевая задержка слагается из задержки распространения сигнала по физической среде и суммы задержек сигнала во всех станциях данных кольцевой сети |
| 67. групповая передача кадров данных: Передача, при которой станция данных, владеющая кадром маркера, последовательно передает несколько кадров данных | multicast |
5. КОЛЬЦЕВАЯ СЕТЬ С ТАКТИРОВАННЫМ ДОСТУПОМ
| 68. кольцевая сеть с тактированным доступом; КТД: Кольцевая локальная вычислительная сеть, в которой данные между станциями данных передаются тактами в регулярные интервалы времени синхронно для всех станций | slotted-ring network |
| 69. такт (кольцевой сети): Группа из определенного числа последовательных битовых позиций, циркулирующая по кольцевой сети с тактированным доступом и вмещающая один мини-пакет | ring slot |
| 70. мини-пакет: Блок данных, размещаемый в такте и используемый для переноса фрагментов кадров данных между узлами кольцевой сети с тактированным доступом под управлением оконечного оборудования данных | mini-packet |
| 71. тактовая группа: Один или несколько последовательных тактов одинаковой длины, циркулирующих по кольцевой сети с тактированным доступом, с пробелом между концом последнего и началом первого такта группы. | stol structure |
| Примечание. Под пробелом понимают последовательность нулей |
| 72. розетка сетевого соединителя: Розеточная часть соединителя, посредством которой к кольцевой сети с тактированным доступом подсоединяются монитор, регистрирующая станция, повторитель, узел сети или вилка связности | ring connector socket |
| 73. вилка сетевого соединителя: Вилочная часть соединителя на стороне станции данных или узла сети, обеспечивающая подключение монитора, регистрирующей станции, повторителя или узла сети к кольцевой сети с тактированным доступом через розетку сетевого соединителя | ring connector plug |
| 74. вилка связности: Вилочная часть соединителя, обеспечивающая связность кольцевой сети с тактированным доступом или отсутствии устройств, подключаемых к розетке сетевого соединителя | continuity plug |
| 75. физический сегмент (кольца): Часть кольцевой сети с тактированным доступом между двумя розетками сетевого соединителя | physical ring segment |
| 76. логический сегмент (кольца): Часть кольцевой сети с тактированным доступом, охватывающая один или несколько физических сегментов, соединенных вилками связности и расположенных между двумя розетками сетевого соединителя, к которым подключены повторители | logical ring segment |
6. ВЗАИМОСВЯЗЬ МЕЖДУ ЛОКАЛЬНЫМИ ВЫЧИСЛИТЕЛЬНЫМИ СЕТЯМИ
| 77. мост на подуровне управления доступом к среде; мост УДС: Устройство, обеспечивающее взаимосвязь нескольких локальных вычислительных сетей посредством трансляции кадров управления доступом к среде из одной ЛВС в другую с преобразованием, в случае разнотипных ЛВС, протоколов управления доступом к среде | AC-bridge |
| 78. объединенная локальная вычислительная сеть: Совокупность локальных вычислительных сетей, соединенных мостами на подуровне управления доступом к среде | bridged LAM |
| 79. порт (моста): Функциональная часть моста на подуровне управления доступом к среде, обеспечивающая его сопряжение с одной локальной вычислительной сетью и реализующая соответствующий протокол управления доступом к среде | port |
| 80. активная конфигурация локальной вычислительной сети: Конфигурация взаимосвязанных локальных вычислительных сетей, формируемая активными портами мостов, транслирующими кадры управления доступом к среде | active topology |
| 81. покрывающее дерево: Активная конфигурация древовидной топологии, охватывающая все локальные вычислительные сети объединенной сети и обеспечивающая единственный маршрут между любыми ее двумя станциями данных | spanning tree |
| 82. корневой мост: Мост на подуровне управления доступом к среде, являющийся корнем покрывающего дерева и выполняющий некоторые функции по поддержанию активной конфигурации объединенной локальной вычислительной сети | root bridge |
| 83. корневой порт: Порт моста в активной конфигурации локальной вычислительной сети, соединяющий данный мост с корневым | root port |
| 84. назначенный порт: Порт моста, через который данная локальная вычислительная сеть взаимодействует с остальными ЛВС объединенной сети | designated port |
| 85. назначенный мост: Мост на подуровне управления доступом к среде, содержащий назначенный порт | designated bridge |
| 86. фильтрация кадров: Процесс избирательной трансляции кадров управления доступом к среде через мост на подуровне управления доступом к среде | filtering |
| 87. база данных фильтрации; БДФ: Концептуальное хранилище данных, необходимых для правильной маршрутизации транслируемых кадров управления доступом к среде и обеспечивающих корреляцию между номером порта моста и адресами станций локальной вычислительной сети, доступных через этот порт | filtering data base; FDB |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
| Администрирование адресации | 28 |
| Администрирование адресации в локальной вычислительной сети | 28 |
| Администрирование в локальной вычислительной сети локальное | 29 |
| Администрирование в локальной вычислительной сети универсальное | 30 |
| Администрирование локальное | 29 |
| Администрирование универсальное | 30 |
| Алгоритм выдержки двоичный экспоненциальный усеченный | 40 |
| База данных фильтрации | 87 |
| БДФ | 87 |
| Вилка связности | 74 |
| Вилка сетевого соединителя | 73 |
| Выдержка | 41 |
| Выдержка станции | 41 |
| Группа тактовая | 71 |
| Дерево покрывающее | 81 |
| Диспетчер станции данных | 12 |
| ДМК | 32 |
| Доступ с контролем носителя и обнаружением столкновений коллективный | 34 |
| Доступ с опознаванием несущей и обнаружением конфликтов коллективный | 34 |
| Задержка | 43 |
| Задержка кольцевая | 66 |
| Задержка кругового обхода | 45 |
| Задержка кругового обхода шинной сети | 45 |
| Задержка передачи | 43 |
| Задержка тракта передачи | 44 |
| Задержка тракта передачи шинной сети | 44 |
| Захват | 27 |
| Захват канала | 27 |
| Звено восходящее | 60 |
| Звено нисходящее | 59 |
| ИМС | 20 |
| Интервал ответа | 54 |
| Интервал усечения кадра | 39 |
| Интерфейс, зависимый от среды | 21 |
| Интерфейс с модулем сопряжения | 20 |
| ИСС | 22 |
| Кабель локальной вычислительной сети магистральный | 14 |
| Кабель локальной вычислительной сети ответвительный | 15 |
| Кабель магистральный | 14 |
| Кабель ответвительный | 15 |
| Кадр данных | 26 |
| Кадр маркера | 24 |
| Канал локальной вычислительной сети обратный | 58 |
| Канал локальной вычислительной сети прямой | 57 |
| Канал обратный | 58 |
| Канал прямой | 57 |
| КДОН/ОК | 34 |
| КК | 37 |
| КМД | 61 |
| Кодирование манчестерское дифференциальное | 32 |
| Кольцо логическое | 53 |
| Кольцо локальной вычислительной сети логическое | 53 |
| Комбинация "конфликт" | 37 |
| Контроль носителя | 35 |
| Конфигурация локальной вычислительной сети активная | 80 |
| Конфликт | 36 |
| Конфликт в локальной вычислительной сети | 36 |
| КТД | 68 |
| ЛВС | 1 |
| МДС | 18 |
| Мини-пакет | 70 |
| Модуль доступа к среде | 18 |
| Модуль сопряжения с магистралью | 19 |
| Модуль сопряжения со средой | 17 |
| МОК | 64 |
| Монитор | 62 |
| Монитор кольцевой сети | 62 |
| Монитор ошибок кольца | 64 |
| Мост корневой | 82 |
| Мост назначенный | 85 |
| Мост на подуровне управления доступом к среде | 77 |
| Мост УДС | 77 |
| МСМ | 19 |
| МСС | 17 |
| Оборудование данных оконечное | 16 |
| Объединитель | 46 |
| Объединитель локальной вычислительной сети | 46 |
| Окно ответа | 55 |
| ООД | 16 |
| Опознавание несущей | 35 |
| Ответвитель | 47 |
| Ответвитель локальной вычислительной сети | 47 |
| Отсрочка | 42 |
| Отсрочка передачи | 42 |
| Передача кадров данных групповая | 67 |
| Подуровень передачи физических сигналов | 11 |
| Подуровень ПФС | 11 |
| Подуровень УДС | 10 |
| Подуровень УЛЗ | 9 |
| Подуровень управления доступом к среде | 10 |
| Подуровень управления логическим звеном | 9 |
| Порт | 79 |
| Порт корневой | 83 |
| Порт моста | 79 |
| Порт назначенный | 84 |
| Процедура передачи маркера | 25 |
| Распределитель | 48 |
| Распределитель локальной вычислительной сети | 48 |
| Ремодулятор распределителя | 56 |
| Розетка сетевого соединителя | 72 |
| Сегмент кольца логический | 76 |
| Сегмент кольца физический | 75 |
| Сегмент логический | 76 |
| Сегмент физический | 75 |
| Сеть вычислительная локальная | 1 |
| Сеть вычислительная локальная кольцевая | 6 |
| Сеть вычислительная локальная объединенная | 78 |
| Сеть вычислительная локальная шинная | 5 |
| Сеть вычислительная локальная широкополосная | 3 |
| Сеть вычислительная локальная широкополосная двухкабельная | 52 |
| Сеть вычислительная локальная широкополосная однокабельная | 51 |
| Сеть кольцевая | 6 |
| Сеть основной полосы частот вычислительная локальная | 2 |
| Сеть с маркерным доступом кольцевая | 61 |
| Сеть с маркерным доступом шинная | 50 |
| Сеть со случайным доступом шинная | 33 |
| Сеть с тактированным доступом кольцевая | 68 |
| Сеть шинная | 5 |
| Символ подуровня управления доступом к среде | 31 |
| Символ УДС | 31 |
| Служба отчета о конфигурации | 63 |
| Служба параметров кольца | 65 |
| Соединитель со средой интерфейсный | 22 |
| СОК | 63 |
| СПК | 65 |
| Среда локальной вычислительной сети физическая | 13 |
| Среда физическая | 13 |
| Станция | 4 |
| Станция данных | 4 |
| Такт | 69 |
| Такт кольцевой сети | 69 |
| УК | 38 |
| Уровень звена данных | 8 |
| Уровень физический | 7 |
| Усиление конфликта | 38 |
| Фильтрация кадров | 86 |
| Центровик | 49 |
| Центровик локальной вычислительной сети | 49 |
| Шлюз | 23 |
| Шлюз локальной вычислительной сети | 23 |
| ШМД | 50 |
| ШСД | 33 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ИНОЯЗЫЧНЫХ ЭКВИВАЛЕНТОВ ТЕРМИНОВ
| Active topology | 80 |
| Address administration | 28 |
| Attachment unit interface | 20 |
| AUI | 20 |
| Backoff | 41 |
| Baseband LAN | 2 |
| Bridged LAN | 78 |
| Broadband LAN | 3 |
| Bus LAN | 33 |
| Bus network | 5 |
| Carrier sense | 35 |
| Carrier sense multiple access with collision detection | 34 |
| CE | 38 |
| Collision | 36 |
| Collision enforcement | 38 |
| Configuration report server | 63 |
| Continuity plug | 74 |
| Coupler | 46 |
| CRS | 63 |
| CSMA/CD | 34 |
| Data link layer | 8 |
| Data station | 4 |
| Data terminal equipment | 16 |
| Deference | 42 |
| Delay | 43 |
| Designated bridge | 85 |
| Designated port | 84 |
| Differential manchester encoding | 32 |
| Downlink | 59 |
| Drop cable | 15 |
| DTE | 16 |
| FOB | 87 |
| Filtering | 86 |
| Filtering data base | 87 |
| Frame | 26 |
| Forward cnannel | 57 |
| Gateway | 23 |
| Head-end | 48 |
| Head-end remodulator | 56 |
| Hub | 49 |
| Jabber | 27 |
| Jam | 37 |
| LAN | 1 |
| LLC | 9 |
| Local administration | 29 |
| Local area network | 1 |
| Logical link control sublayer | 9 |
| Logical ring | 53 |
| Logical ring segment | 76 |
| MAC | 10 |
| MAC-bridge | 77 |
| MAC-symbol | 31 |
| MAU | 17 |
| MDI | 21 |
| Medium access control sublayer | 10 |
| Medium attachment unit | 17 |
| Medium dependent interface | 21 |
| Medium interface connector | 22 |
| MGT | 12 |
| MIC | 22 |
| Mini-packet | 70 |
| Monitor | 62 |
| Multicast | 67 |
| Physical laver | 7 |
| Physical medium attachment | 18 |
| Physical signalling sublayer | 11 |
| Physical ring segment | 75 |
| PLS | 11 |
| PMA | 18 |
| Port | 79 |
| REM | 64 |
| Response window | 55 |
| Reverse channel | 58 |
| Ring connector plug | 73 |
| Ring connector socket | 72 |
| Ring error monitor | 64 |
| Ring latency | 66 |
| Ring network | 6 |
| Ring parameter server | 65 |
| Ring slot | 69 |
| Root bridge | 82 |
| Root port | 83 |
| Round-trip propagation time | 45 |
| RPS | 65 |
| Single-cable broadband LAN | 51 |
| Slot structure | 71 |
| Slot time | 39, 54 |
| Slotted-ring network | 68 |
| Spanning tree | 81 |
| Station management | 12 |
| Tap | 47 |
| TCU | 19 |
| Token | 24 |
| Token-bus network | 50 |
| Token passing procedure | 25 |
| Token-ring network | 61 |
| Transmission medium | 13 |
| Transmission path delay | 44 |
| Truncated binary exponential backoff | 40 |
| Trunk cable | 14 |
| Trunk coupling unit | 19 |
| Two-cable broadband LAN | 52 |
| Universal administration | 30 |
| Uplink | 60 |
ПРИЛОЖЕНИЕ 1
Справочное
ОБЩЕТЕХНИЧЕСКИЕ ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ИХ ОПРЕДЕЛЕНИЯ
| 1. повторитель: Устройство, расположенное в узле локальной вычислительной сети, выполняющее функции регенерации и синхронизации сигналов и предназначенное для увеличения длины и расширения топологии физической среды за пределы одного сегмента или для организации двух ветвей | repeater |
| 2. ретрансляция данных: Действия станции по приему битового потока от предыдущей станции данных и помещению его в физическую среду для передачи следующей станции. | relay |
| Примечание. Станция данных, ретранслирующая битовый поток, может скопировать его в свой буфер и, при необходимости, смодифицировать биты управления |
| 3. последовательность прерывания: Определенная битовая комбинация, которая может быть передана в любом месте битового потока и используется для сознательного прерывания передачи кадра данных | abort sequence |
| 4. битовый элемент: Один символ данных или символ управления | bit-cell |
| 5. битовый интервал: Длительность передачи одного битового элемента, измеряемая в единицах, обратных битовой скорости | bit-time |
| 6. единичный интервал; ЕИ: Половина битового интервала | time unit |
| 7. кадр управления: Кадр данных, который передается уровнем или подуровнем объекту того же уровня или подуровня другой системы, но не передается вышерасположенным уровням или подуровням | control frame |
ПРИЛОЖЕНИЕ 2
Справочное
АРХИТЕКТУРА НИЖНИХ УРОВНЕЙ ЛВС В СОПОСТАВЛЕНИИ С АРХИТЕКТУРОЙ ЭТАЛОННОЙ МОДЕЛИ ВЗАИМОСВЯЗИ ОТКРЫТЫХ СИСТЕМ (ВОС)
ИЗС - зависимый от среды интерфейс;
ИМС - интерфейс с модулем сопряжения;
ИСС - интерфейсный соединитель со средой;
МДС - модуль доступа к среде;
МСМ - модуль сопряжения с магистралью;
МСС - модуль сопряжения со средой.
Примечание . Размещение ИСС на концах ответвительного кабеля или в его разрыве определяется разработчиком ЛВС и не регламентируется стандартом.
