ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ВЕДОМОСТИ ПОТРЕБНОСТИ В МАТЕРИАЛАХ
System of building design documents. Bills of consumption of materials
ГОСТ 21.109-80
Дата введения 01.01.1981
(в ред. Изменения N 1)
РАЗРАБОТАН Научно-исследовательским институтом экономики строительства Госстроя СССР
ИСПОЛНИТЕЛИ
С. И. Зюзин; В. А. Спектор, канд. эконом. наук (руководители темы); В. А. Ларионов; Е. В. Михайлин; И. М. Ефимова; Ю. Н. Шумячкин, канд. эконом. наук
ВНЕСЕН Научно-исследовательским институтом экономики строительства Госстроя СССР
Директор А. И. Митрофанов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 июля 1980 г. N 113
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт устанавливает формы и правила выполнения в составе рабочей документации ведомостей потребности в материалах поставляемых подрядчиком для строительства зданий и сооружений всех отраслей промышленности и народного хозяйства. (в ред. Изменения N 1)
2. К каждому основному комплекту рабочих чертежей по видам строительно-монтажных работ выполняют ведомость потребности в материалах (ВМ). ВМ для металлических конструкций и изделий в составе основного комплекта рабочих чертежей марки КМ выполняют по установленным для этих чертежей формам.
На здание или сооружение в целом выполняют основную сводную ведомость потребности в материалах (СВМ). При выпуске рабочих чертежей на части здания или сооружения СВМ выполняют, кроме того, на каждую их этих частей
ВМ и СВМ выполняют по форме 1. (в ред. Изменения N 1)
3. СВМ выполняет проектная организация - генеральный проектировщик на основе ВМ, выполненных к основным комплектам рабочих чертежей. (в ред. Изменения N 1)
4. Первым листом ВМ и СВМ является титульный лист (Форма 2).
Допускается при небольшом объеме ВМ титульный лист не выполнять. В этом случае на первом листе ВМ наносят основную надпись по форме 1 ГОСТ 21.103-78. В СВМ включают перечень ВМ, на основе которых она составлена (Форма 3). (в ред. Изменения N 1)
5. Материалы в ВМ записывают по полной номенклатуре в СВМ - в соответствии с установленной номенклатурой по разделам (видам материалов.
Наименование каждого раздела указывают в виде заголовка в графе "Наименование" и подчеркивают. (в ред. Изменения N 1)
6. В графах ВМ и СВМ указывают:
в графе "Наименование материала и единица измерения" - наименования материалов, установленные в стандартах или технических условиях на эти материалы и, после запятой, обозначение единицы измерения количества материалов;
в графе "Код материала" - код материала по Общесоюзному классификатору промышленной и сельскохозяйственной продукции (ОКП). При отсутствии в ОКП какого-либо вида материала его код принимают по классификаторам других категорий;
в графе "Код ед. изм." - код единицы измерения количества материалов по Общесоюзному классификатору "Система обозначения единиц измерения, используемых в автоматизированных системах управления" (СОЕИ);
в графе "Кол." - количество материалов установленных единицах измерения;
в графе "Примечание" - дополнительные сведения, относящиеся к внесенным в ведомость материалам. (в ред. Изменения N 1)
7. ВМ и СВМ присваивают самостоятельное обозначение. Обозначение ВМ состоит из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101-79 и через точку шифр ВМ, например, 2345-11-ТХ.ВМ, обозначение СВМ - из базового обозначения по ГОСТ 21.101-79 и через дефис шифр СВМ, например, 2345-11-СВМ.
ВМ записывают в ведомость ссылочных и прилагаемых документов общих данных по рабочим чертежам в раздел "Прилагаемые документы". (в ред. Изменения N 1)

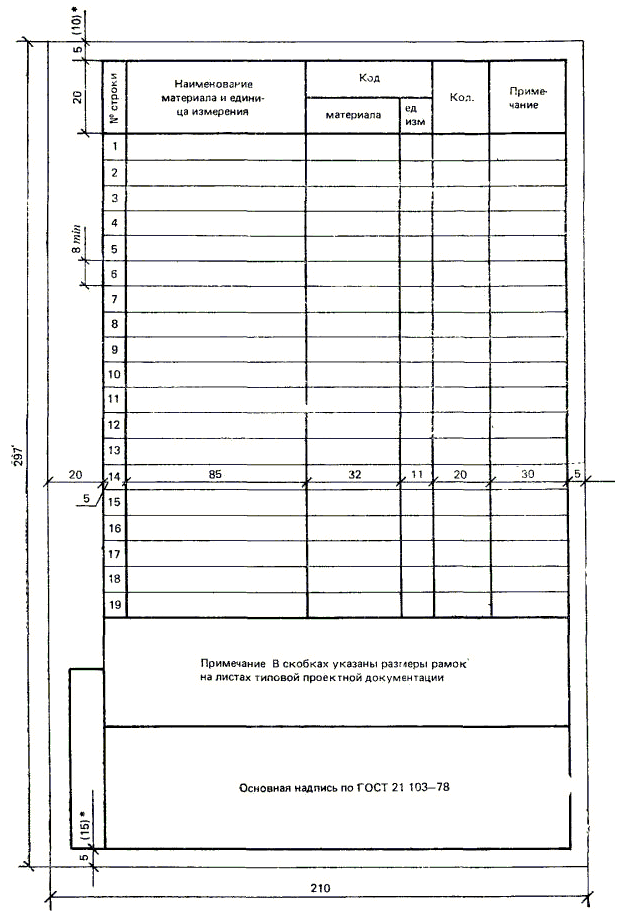

Форма 1
Форма 1а (исключена) (в ред. Изменения N 1)
Формы 1, 2 (в ред. Изменения N 1)

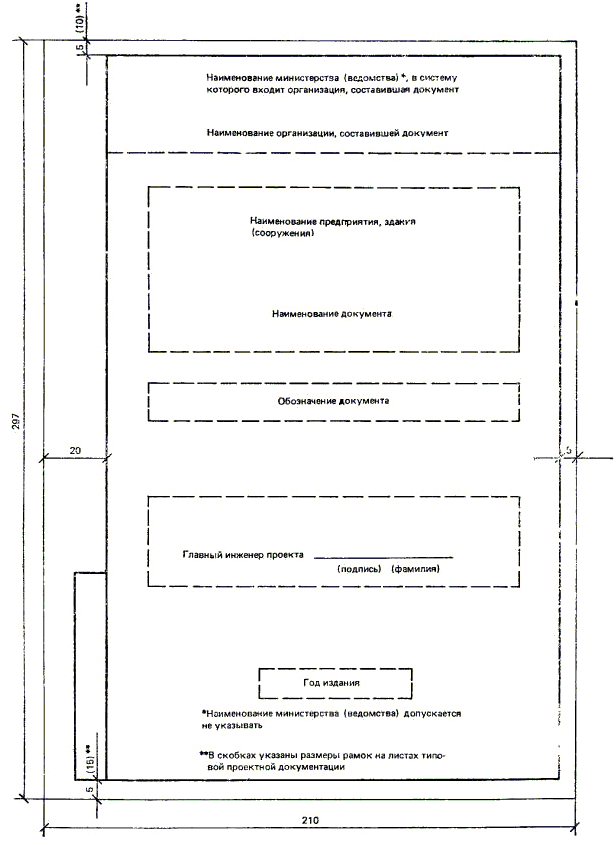

Форма 2

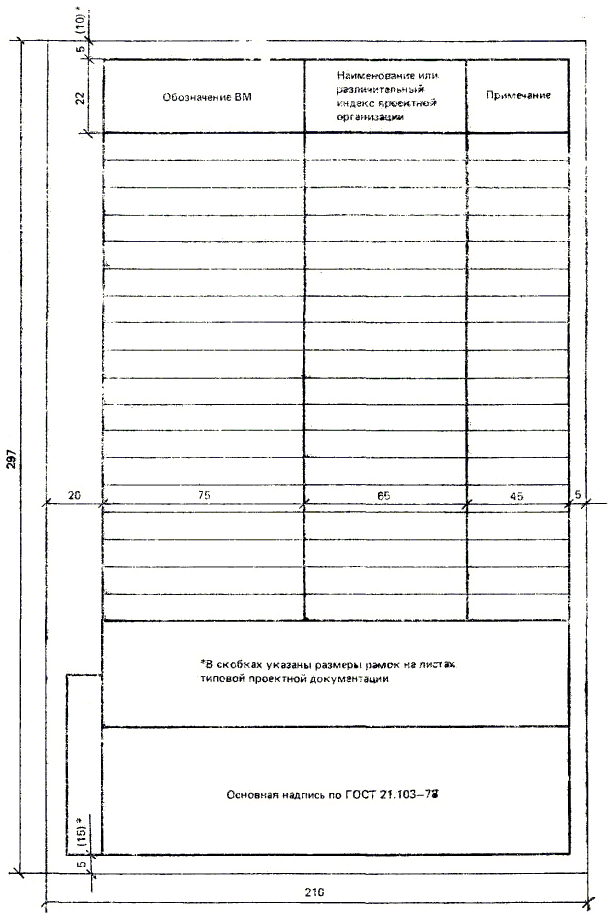

ПЕРЕЧЕНЬ ВМ, НА ОСНОВЕ КОТОРЫХ СОСТАВЛЕНА СВМ
Форма 3
(в ред. Изменения N 1)
