МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА УПРОЩЕННОГО НАНЕСЕНИЯ РАЗМЕРОВ ОТВЕРСТИЙ
UNIFIED SYSTEM FOR DESIGN DOCUMENTATION. RULES OF SIMPLIFIED MARKING OF HOLE DIMENSIONS
ГОСТ 2.318-81
(в ред. Изменения N 1, утв. 01.01.88)
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом СССР по стандартам.
Разработчики: В.Ф. Курочкин, Ю.И. Степанов, Б.Я. Кабаков, Н.Н. Баранова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.10.1981 N 4771.
3. Стандарт полностью соответствует СТ СЭВ 1977-79.
4. Введен впервые.
5. Издание (март 2000 г.) с Изменением N 1, утвержденным в сентябре 1987 г. (ИУС 12-87).
1. Настоящий стандарт устанавливает правила упрощенного нанесения размеров отверстий на чертежах всех отраслей промышленности и строительства. (в ред. Изменения N 1, утв. 01.01.88)
2. Размеры отверстий на чертежах допускается наносить упрощенно в следующих случаях:
диаметр отверстия на изображении - 2 мм и менее;
отсутствует изображение отверстий в разрезе (сечении) вдоль оси;
нанесение размеров отверстий по общим правилам усложняет чтение чертежа.
3. Размеры отверстий следует указывать на полке линии-выноски, проведенной от оси отверстия (см. чертеж).

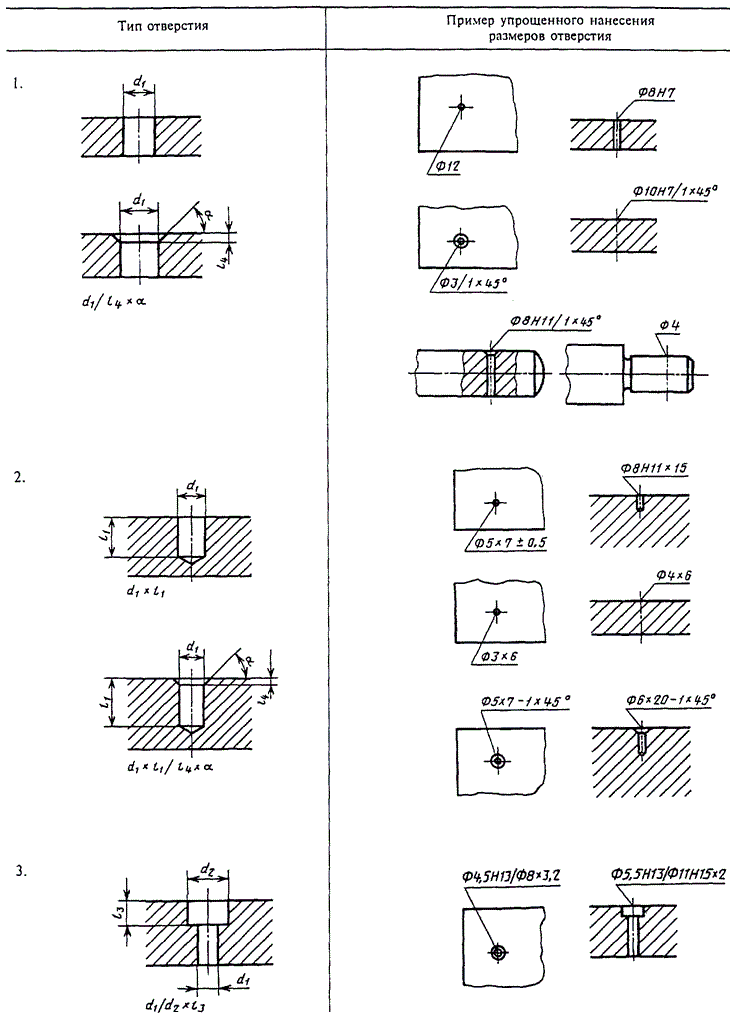

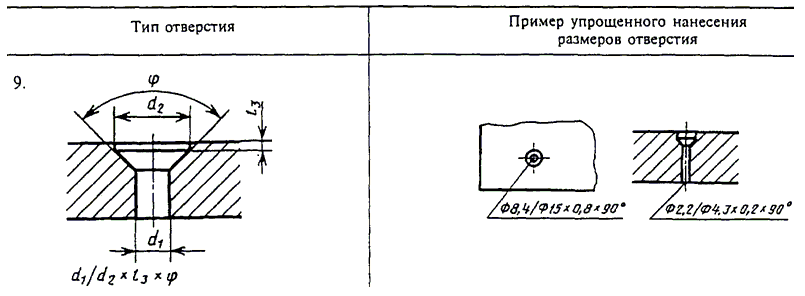

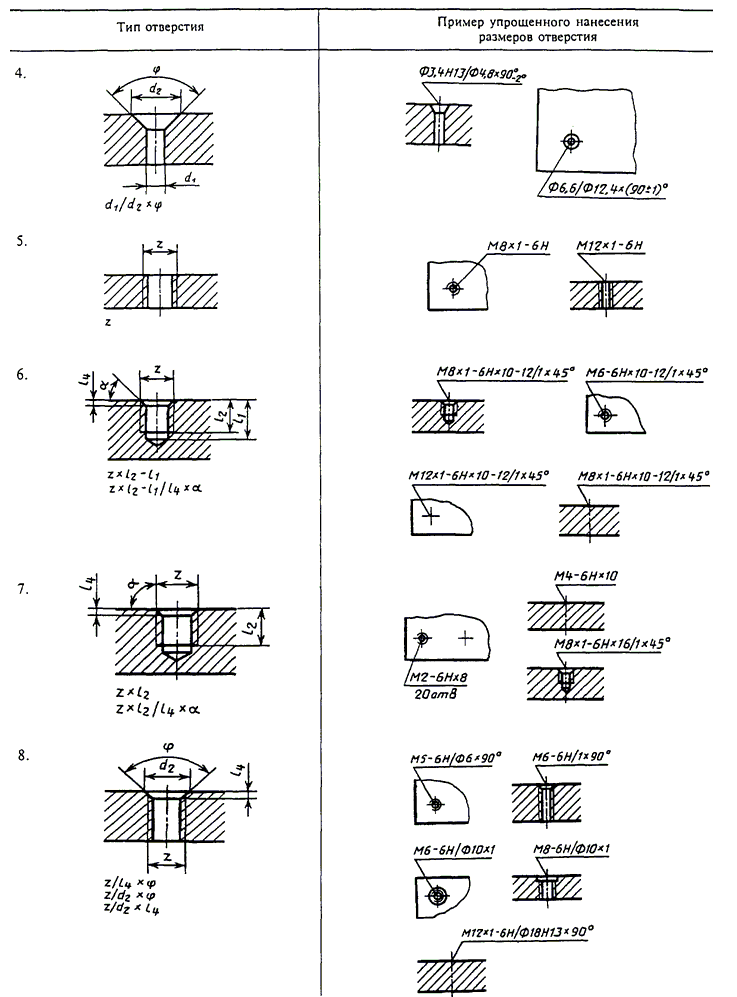

4. Примеры упрощенного нанесения размеров отверстий приведены в таблице.
Продолжение
Продолжение
Обозначения элементов отверстий, используемые в структуре записей для различных типов отверстий:
- диаметр основного отверстия;
- диаметр зенковки;
- длина цилиндрической части основного отверстия;
- длина резьбы в глухом отверстии;
- глубина фаски;
z - обозначение резьбы по стандарту;
- центральный угол зенковки;
- угол фаски. (в ред. Изменения N 1, утв. 01.01.88)
