Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций. ГОСТ 21.201-2011

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ЗДАНИЙ, СООРУЖЕНИЙ И КОНСТРУКЦИЙ

System of design documents for construction. Symbol graphics elements of buildings, works and structures

ГОСТ 21.201-2011

Дата введения
1 мая 2013 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС").

2. Внесен Техническим комитетом ТК 465 "Строительство" Российской Федерации.

3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 8 декабря 2011 г. N 39).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 481-ст межгосударственный стандарт ГОСТ 21.201-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

5. Взамен ГОСТ 21.501-93 в части приложения 1 и СТ СЭВ 1633-79, СТ СЭВ 2825-80, СТ СЭВ 2826-80, СТ СЭВ 4937-84.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".

1. Область применения

Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.303-68. Единая система конструкторской документации. Линии

ГОСТ 2.306-68. Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.315-68. Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

ГОСТ 21.112-87. Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения

ГОСТ 21.204-93. Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.205-93. Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

ГОСТ 21.206-93. Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.302-96. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.501-2011. Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Общие положения

3.1. Проектируемые здания, сооружения и их элементы изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом с учетом требований ГОСТ 21.501, а также с применением условных обозначений, установленных ГОСТ 2.306, ГОСТ 21.112, ГОСТ 21.204, ГОСТ 21.205, ГОСТ 21.206 и ГОСТ 21.302.

3.2. Типы линий, применяемые при выполнении условных изображений и обозначений, должны соответствовать ГОСТ 2.303.

3.3. Допускается применять дополнительные условные изображения и обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

4. Условные графические изображения и обозначения

4.1. Стены

Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.

Таблица 1

Наименование	Изображение
1. Стена с проемом без парапета и перемычки
2. Стена с проемом и перемычкой
3. Стена с проемом, парапетом и перемычкой
4. Стена с проемом, сводчатой перемычкой, четвертью окна и парапетом небольших толщин стен
5. Стена с проемами, расположенными друг над другом
6. Стена с проемом, расположенным внизу (парапетная зона)
7. Горизонтально оформленная стена (с изгибом и закруглением)
8. Стена с переменной толщиной в вертикальном сечении
9. Наклонно стоящая стена с сечением, утолщенным внизу
10. Стена переменной толщины с проемом и парапетом <*>
11. Наклонно стоящая стена с проемом и парапетом <**>
12. Вертикальная стена с оформлением
13. Перегородка из стеклоблоков (на плане и разрезе)
<*> В плане проем не показывают. <**> В плане невидимую грань стены не показывают и проем изображают в упрощенном виде.
Примечание. Тонкие стены (менее 2 мм в соответствующем масштабе) изображают зачерненными. Ограничения проемов в этом случае изображают короткими поперечными штрихами.

4.2. Опоры и колонны

Опоры, колонны и пилоны изображают в соответствии с таблицей 2.

Таблица 2

Наименование	Изображение
	на плане	на разрезе
1. Колонна (опора)
2. Колонна с вутами и прогоном (ригелем)
3. Колонна с сечением, увеличивающимся или уменьшающимся наверх
4. Составная колонна
5. Опора (пилон) с сечением, увеличивающимся или уменьшающимся наверх
6. Колонна металлическая:
- сплошностенчатая
- двухветвевая
Примечание. Изображение а - для колонн без консоли, б и в - для колонн с консолью.
Примечания 1. Горизонтальную плоскость сечения колонн, опор и пилонов располагают на высоте 1 м над полом. Если база колонны выполнена по специальной конструкции, то горизонтальную плоскость сечения располагают в нижней части колонны над базой. Особенности конструкции капители колонны (например, вуты) изображают тонкой штриховой линией. 2. В случае переменного сечения колонн горизонтальную плоскость сечения выполняют в нижней части опоры.

4.3. Фермы, плиты и связи

Фермы, плиты и связи изображают в соответствии с таблицей 3.

Таблица 3

Наименование	Изображение
	на плане	на разрезе
1. Ферма
Примечание. Изображение а - для фермы железобетонной, б - для фермы металлической.
2. Плита, панель ребристые
3. Связь металлическая:
а) одноплоскостная:
- вертикальная
- горизонтальная
б) двухплоскостная
в) тяжи

4.4. Проемы и отверстия

Проемы и отверстия изображают в соответствии с таблицей 4.

Таблица 4

Наименование	Изображение
1. Проем или отверстие в стене, перекрытии, перегородке, покрытии (проектируемые без заполнения).
Примечание. Ломаную линию внутри изображения допускается не проводить, если однозначно понятно, что это - проем или отверстие.
2. Проем или отверстие, подлежащие пробивке в существующей стене, перегородке, покрытии, перекрытии
3. Проем или отверстие в существующей стене, перегородке, покрытии, перекрытии, подлежащие заделке.
Примечание. В поясняющей надписи вместо многоточия указывают материал закладки.
4. Проем оконный (на плане и разрезе):
а) без четверти
б) с четвертью
Примечание. Для чертежей в масштабе 1:200 и мельче, а также для чертежей конструкций заводского изготовления проемы изображают в упрощенном виде (без четвертей).

4.5. Ниши, пазы и борозды

4.5.1. Ниши, пазы и борозды стен и перекрытий изображают в соответствии с таблицей 5.

Таблица 5

Наименование	Изображение
1. Ниша, паз (в плоскости разреза)
Примечание. Диагональ внутри изображения допускается не проводить, если однозначно понятно, что это - паз или ниша.
2. Паз в перекрытии (в плоскости разреза)
Примечание. Размеры пазов и ниш на полке линии-выноски указывают в следующей последовательности: ширина, высота и глубина. Для ниш и пазов круглого сечения указывают размеры диаметра и глубины.
3. Паз в перекрытии (выше плоскости разреза)
4. Борозда
Примечания 1. Борозды изображают в масштабе 1:100 и 1:50 и крупнее и не изображают в масштабе 1:200 и мельче. 2. Размеры борозд на полке линии-выноски указывают в следующей последовательности: ширина, глубина, длина.

4.5.2. Если мнимая плоскость разреза проходит вне изображения ниш, пазов и борозд, то их контуры на плане и разрезе изображают тонкой штриховой линией.

4.6. Пандусы, лестницы и отмостки

Пандусы, лестницы и отмостки изображают в соответствии с таблицей 6.

Таблица 6

Наименование	Изображение
	на плане	на разрезе
1. Пандус
Примечания 1. Уклон пандуса указывают на плане в процентах (например, 10,5%) или в виде отношения высоты и длины (например, 1:7). 2. Стрелкой на плане указывают направление подъема пандуса.
2. Лестница:		В масштабе 1:50 и крупнее
а) нижний марш
б) промежуточные марши		В масштабе 1:100 и мельче, а также для схем расположения элементов сборных конструкций
в) верхний марш
3. Лестница металлическая:
а) вертикальная
б) наклонная
4. Отмостка
Примечание. На планах лестниц стрелкой указано направление подъема марша.

4.7. Двери и ворота

Двери и ворота на плане изображают в соответствии с таблицей 7.

Таблица 7

Наименование	Изображение
1. Дверь (ворота) однопольная
2. Дверь (ворота) двупольная
3. Дверь двойная однопольная
4. Дверь двойная двупольная
5. Дверь однопольная с качающимся полотном (правая или левая)
6. Дверь двупольная с качающимися полотнами
7. Дверь (ворота) откатная однопольная наружная
8. Дверь (ворота) откатная однопольная с открыванием в нишу
9. Дверь (ворота) раздвижная двупольная
10. Дверь (ворота) подъемная
11. Дверь (ворота) складчатая
12. Дверь (ворота) складчато-откатная
13. Дверь вращающаяся
14. Ворота подъемно-поворотные
Примечания 1. На чертежах масштабов 1:50 и крупнее двери (ворота) изображают с указанием порогов, четвертей и т.п. 2. Варианты условных изображений дверей, обозначенные буквой "б", являются допускаемыми.

4.8. Оконные переплеты

Оконные переплеты на фасаде изображают в соответствии с таблицей 8.

Таблица 8

Наименование	Изображение
1. Переплет с боковым подвесом, открывающийся внутрь
2. Переплет с боковым подвесом, открывающийся наружу
3. Переплет с нижним подвесом, открывающийся внутрь
4. Переплет с нижним подвесом, открывающийся наружу
5. Переплет с верхним подвесом, открывающийся внутрь
6. Переплет с верхним подвесом, открывающийся наружу
7. Переплет со средним подвесом горизонтальным
8. Переплет со средним подвесом вертикальным
9. Переплет раздвижной
10. Переплет с подъемом
11. Переплет глухой
12. Переплет с боковым или нижним подвесом, открывающийся внутрь.
Примечание. Вершину знака направляют к обвязке, на которую не навешивают переплет.

4.9. Арматурные изделия

Арматурные изделия изображают в соответствии с таблицей 9.

Таблица 9

Наименование	Изображение
1. Обычная арматура
1.1. Арматурный стержень:
а) главный вид
б) сечение
1.2. Арматурный пучок с маркировкой, указывающей количество стержней в пучке:
а) главный вид
б) сечение
1.3. Прямые стержни, расположенные друг над другом на плане или виде, с маркировкой соответствующих концов стержней, показанных тонкой линией
1.4. Конец арматурного стержня с анкеровкой:
а) с крюком (отгибом под углом 180°)
б) с отгибом под углом от 90° до 180°
в) с отгибом под углом 90°
1.5. Анкерные кольцо или пластина:
а) главный вид
б) вид с торца
1.6. Арматурный стержень с отгибом под прямым углом, идущим в направлении от читателя
1.7. Арматурный стержень с отгибом под прямым углом, идущим в направлении от читателя в документации, предназначенной для микрофильмирования, и там, где стержни расположены друг к другу очень близко
1.8. Арматурный стержень с отгибом под прямым углом, идущим в направлении к читателю
2. Арматурные соединения
2.1. Соединение стержней при помощи механической муфты:
а) муфта растяжения
б) муфта сжатия
2.2. Один плоский каркас или сетка:
а) упрощенно (поперечные стержни наносят по концам каркаса или в местах изменения шага стержней)
б) условно
2.3. Несколько одинаковых плоских каркасов или сеток
3. Предварительно напряженная арматура
3.1. Предварительно напряженные арматурный стержень или трос:
а) главный вид
б) сечение
3.2. Поперечное сечение арматуры с последующим натяжением, расположенной в трубе или канале
3.3. Анкеровка у напрягаемых концов
3.4. Заделанная анкеровка:
а) главный вид
б) вид с торца
3.5. Съемное соединение
3.6. Фиксированное соединение
Примечание. Арматурные и закладные изделия изображают очень толстой сплошной линией.

4.10. Соединения и крепежные детали элементов деревянных конструкций

Условные графические изображения и обозначения соединений и крепежных деталей элементов деревянных конструкций выполняют в соответствии с таблицей 10.

Таблица 10

Наименование	Изображение

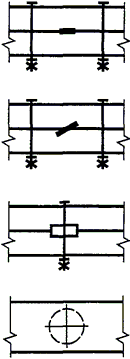

1. Соединения на шпонках
2. Соединение на скобах
3. Соединение на коннекторах
4. Соединение на нагелях:
а) пластинчатых
б) круглых
5. Соединения на шайбах
Примечание. Изображения крепежных деталей выполняют в соответствии с ГОСТ 2.315.

4.11. Трубы, дымоходы, вентиляционные шахты и каналы

4.11.1. Трубы, дымоходы, вентиляционные шахты и каналы изображают, как правило, на плане в виде условных графических изображений, приведенных в таблице 11. Приведенные в таблице условные изображения не применяют при проектировании сооружений заводских дымовых труб и труб котельных.

Таблица 11

Наименование	Изображение в масштабах
	1:50 и 1:100	1:200
1. Вентиляционные шахты и каналы
2. Дымовые трубы и дымоходы
3. Газоотводные трубы

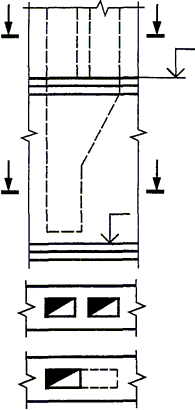

4. Дымоходы изогнутые (в стене)
5. Дымоходы с ответвлением
6. Сборная часть вентиляционной шахты с переменным сечением
7. Отверстие присоединения дымохода (например, к печам).
Примечание. При необходимости формы и размеры отверстий присоединения приводят на изображениях выносных элементов или приводят на полке линии-выноски необходимые пояснения.

4.11.2. При изображении изогнутых и с переменным поперечным сечением труб, дымоходов, шахт и каналов, при необходимости, кроме плана приводят виды (разрезы, сечения).

4.11.3. В зависимости от функционального назначения трубы, дымоходы, шахты и каналы изображают в масштабе 1:50; 1:100. При необходимости, независимо от функционального назначения, допускается их изображать в масштабе 1:200.

4.12. Отдельные элементы зданий, сооружений и конструкций

4.12.1. Существующие элементы, подлежащие разборке, на чертежах изображают в соответствии с рисунком 1.

Рисунок 1

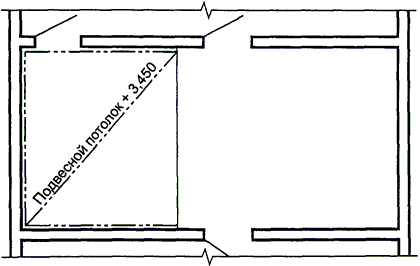

4.12.2. Подвесные потолки на планах изображают в соответствии с рисунком 2. Уровень подвесного потолка указывают его отметкой или высотой комнаты.

Рисунок 2

4.12.3. При изображении каменных конструкций из природных и искусственных элементов (кирпич, камни, мелкие блоки) применяют следующие условные обозначения:

а) швы между элементами каменных конструкций изображают, как правило, одной линией в соответствии с рисунком 3; при необходимости, в масштабах от 1:1 до 1:10, - двумя линиями в соответствии с рисунком 4;

Рисунок 3

Рисунок 4

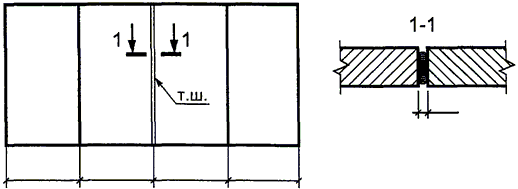

б) температурные швы изображают двумя тонкими сплошными линиями (см. рисунок 5);

Рисунок 5

в) на фрагментах и узлах каменные элементы, при необходимости, обозначают арабскими цифрами. Обозначения указывают в правом нижнем углу изображаемого элемента. Элементы одинаковых размеров, формы, материала и обработки поверхности обозначают одними и теми же цифрами (см. рисунок 6).

Рисунок 6

4.12.4. На чертежах зданий и сооружений применяют обозначения материалов по ГОСТ 2.306, а также дополнительные обозначения, приведенные в таблице 12.

Таблица 12

Наименование	Обозначение
1. Железобетон
2. Железобетон предварительно напряженный
