ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА ОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ
ТЕХНОЛОГИЧЕСКИЕ ДОПУСКИ
System of ensuring of geometrical parameters accuracy in construction. Manufacturing and assembling toleranses
ГОСТ 21779-82
(СТ СЭВ 2681-80)
Срок введения
1 января 1983 года
Разработан Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя;
Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя;
Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР;
Зональным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилых и общественных зданий (ЛенЗНИИЭП) Госгражданстроя;
Главмосстроем при Мосгорисполкоме.
Исполнители: Д.М. Лаковский (руководитель темы); И.В. Колечицкая; С.А. Резник, канд. техн. наук; А.В. Цареградский; Л.А. Вассердам; Л.С. Экслер; В.Н. Свердлов, канд. техн. наук; Р.А. Каграманов, канд. техн. наук; В.С. Сытник, канд. техн. наук; С.Е. Чекулаев, канд. техн. наук; М.С. Кардаков; Л.Н. Ковалис; В.Д. Фельдман.
Внесен Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя.
Настоящий стандарт распространяется на проектирование и строительство зданий и сооружений, а также проектирование и изготовление элементов для них (конструкций, изделий, деталей) и устанавливает основные принципы регламентации, номенклатуру и значения технологических допусков геометрических параметров.
Стандарт не устанавливает допуски шероховатости поверхностей.
В соответствии с требованиями настоящего стандарта во вновь разрабатываемых и пересматриваемых стандартах и другой нормативно- технической документации, а также в рабочей и технологической документации устанавливают точность:
изготовления элементов из различных материалов;
выполнения разбивочных работ при строительстве зданий и сооружений и монтаже технологического оборудования;
выполнения строительных и монтажных работ.
При необходимости применения посадок строительных элементов с отрицательными и нулевыми зазорами следует руководствоваться стандартами СТ СЭВ 145-75, СТ СЭВ 144-75 и ГОСТ 6449-76.
Стандарт соответствует СТ СЭВ 2681-80 в части, указанной в справочном Приложении 1.
Пояснения терминов, применяемых в настоящем стандарте, приведены в справочном Приложении 2.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Значения технологических допусков изготовления элементов зданий и сооружений и выполнения разбивочных, строительных и монтажных работ принимают согласно ГОСТ 21778-81 и ГОСТ 21780-76 в пределах установленных настоящим стандартом классов точности выполняемых процессов и операций и в зависимости от используемых средств технологического обеспечения и контроля точности.
На основе принятых значений технологических допусков устанавливают симметричные или несимметричные предельные отклонения, сумма абсолютных значений которых должна быть равна допуску.
1.2. Соответствие принимаемых технологических допусков и предельных отклонений геометрических параметров используемым средствам технологического обеспечения и контроля точности устанавливают на основе статистического анализа точности технологических процессов и операций согласно ГОСТ 23615-79.
1.3. Технологические допуски и предельные отклонения различных геометрических параметров здания, сооружения или их отдельного элемента должны, как правило, назначаться разных классов точности в зависимости от функциональных, конструктивных, технологических и экономических требований.
Если указанные требования не предъявляют, точность соответствующих параметров допускается не регламентировать.
1.4. При назначении технологических допусков и предельных отклонений геометрических параметров необходимо указывать методы и условия измерения этих параметров.
1.5. Границы интервалов номинальных размеров, для которых установлены технологические допуски, приняты в настоящем стандарте на основе рядов предпочтительных чисел, установленных ГОСТ 6636-69. При этом значения технологических допусков x в миллиметрах вычислены по формуле
,
где i - единица допуска, определяемая в зависимости от значения нормируемого геометрического параметра по формулам рекомендуемого Приложения 3, мм;
K - коэффициент точности, устанавливающий число единиц допуска для данного класса точности.
2. ТОЧНОСТЬ ИЗГОТОВЛЕНИЯ ЭЛЕМЕНТОВ
2.1. Точность изготовления элементов характеризуют допусками и предельными отклонениями их линейных размеров (черт. 1), а также формы и взаимного положения поверхностей.

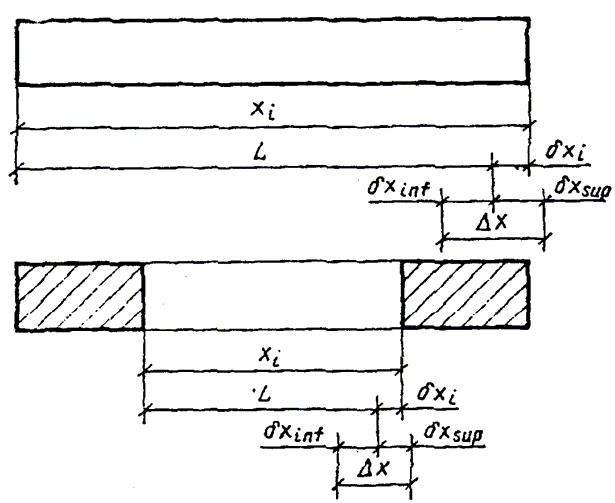

Черт. 1. Допуск и отклонение от линейных размеров элементов
Примечание. Обозначение допусков и отклонений - по ГОСТ 21778-81.
Допуски и предельные отклонения формы и взаимного положения поверхностей устанавливают, если требуется ограничить искажения формы элементов, не выявляемые при контроле точности линейных размеров. При этом точность формы поверхностей призматических прямоугольных элементов характеризуют допусками прямолинейности и предельными отклонениями от прямолинейности (черт. 2) и допусками плоскостности и предельными отклонениями от плоскостности (черт. 3), а точность взаимного положения поверхностей этих элементов - допусками перпендикулярности и предельными отклонениями от перпендикулярности (черт. 4).

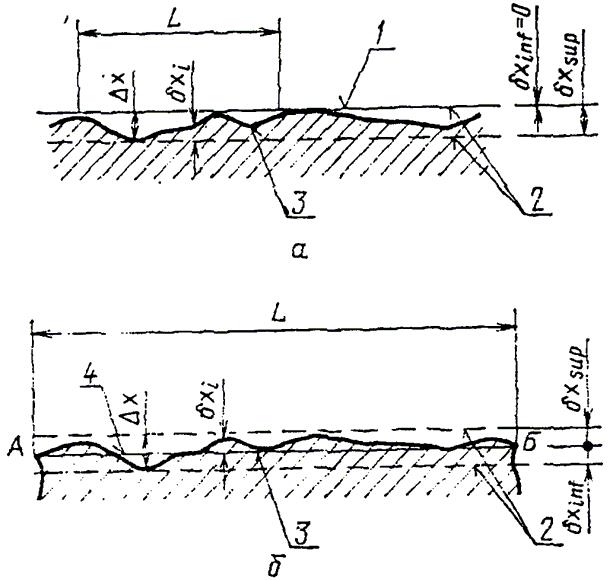

а - допуск и отклонение от прямолинейности при измерениях на заданной длине; б - то же, при измерениях на всей длине; 1 - условная (прилегающая) прямая; 2 - прямые, ограничивающие поле допуска; 3 - реальный профиль; 4 - условная (проходящая через крайние точки) прямая
Черт. 2. Допуск прямолинейности и отклонение от прямолинейности
Примечание. При измерениях на заданной длине и
; при измерениях на всей длине
.

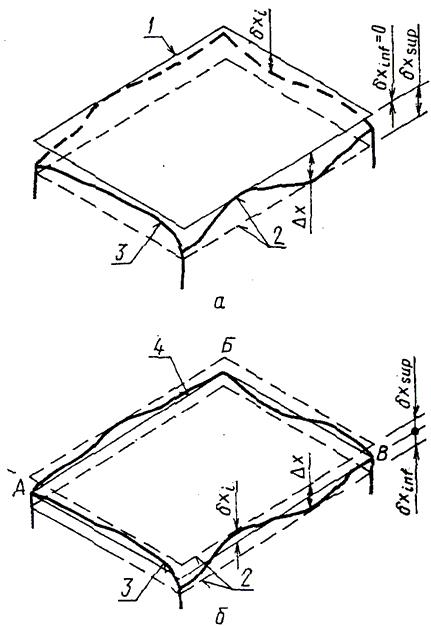

а - допуск плоскостности и отклонение от плоскостности при измерениях от прилегающей плоскости; б - то же, при измерениях от условной плоскости, проходящей через три крайние точки реальной поверхности; 1 - условная (прилегающая) плоскость; 2 - плоскости, ограничивающие поле допуска; 3 - реальная поверхность; 4 - условная (проходящая через три крайние точки) плоскость
Черт. 3. Допуск плоскостности и отклонение от плоскостности
Примечание. При измерениях от прилегающей плоскости и
; при измерениях от условной плоскости
.

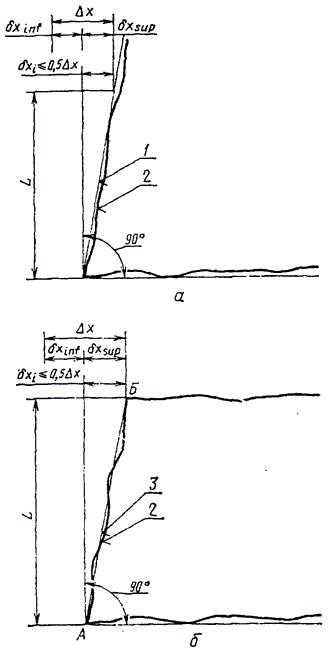

а - допуск и отклонения при измерениях на заданной длине; б - то же, при измерениях на всей длине; 1 - условная (прилегающая) плоскость; 2 - реальная поверхность; 3 - условная (проходящая через крайние точки) плоскость
Черт. 4. Допуски перпендикулярности и отклонения от перпендикулярности
2.2. Допуски линейных размеров элементов регламентируют точность их изготовления по длине, ширине, высоте, толщине или диаметру, точность размеров и положения выступов, выемок, отверстий, проемов, крепежных и соединительных деталей, а также точность положения наносимых на элементы ориентиров. Эти допуски принимают по табл. 1 в зависимости от номинального размера L, точность которого нормируют.
2.3. Допуски прямолинейности принимают по табл. 2 для рассматриваемых сечений элемента на всю длину элемента или на заданной длине в зависимости от номинального значения этого размера. Значения заданной длины выбирают из ряда: 400, 600, 1000, 1600 и 2500 мм.
2.4. Допуски плоскостности принимают по табл. 2 для всей рассматриваемой поверхности элемента в зависимости от большего номинального размера L поверхности элемента.
2.5. Допуски перпендикулярности рассматриваемых поверхностей элемента принимают по табл. 3 в зависимости от меньшего номинального размера L поверхностей, перпендикулярность которых регламентируют, или заданной длины в сечении элемента. Значения заданной длины выбирают из ряда: 400, 500, 600, 800 и 1000 мм.
Для крупноразмерных элементов перпендикулярность их поверхностей допускается регламентировать допусками равенства диагоналей, значения которых принимают по табл. 4 в зависимости от большего номинального размера L поверхности, для которой назначают разность диагоналей.
2.6. Допусками прямолинейности, плоскостности и перпендикулярности поверхностей следует также регламентировать точность формы и взаимного положения отдельных поверхностей простых непризматических элементов.
Точность размеров, формы и взаимного положения поверхностей элементов, имеющих сложное очертание, регламентируют допусками линейных размеров, определяющих положение характерных точек этих элементов в принятой системе координат.
3. ТОЧНОСТЬ РАЗБИВОЧНЫХ РАБОТ
3.1. Точность разбивочных работ характеризуют допусками и предельными отклонениями разбивки точек и осей в плане (черт. 5) и передачи точек и осей по вертикали (черт. 6), допусками створности и предельными отклонениями от створности точек (черт. 7), допусками и предельными отклонениями разбивки высотных отметок (черт. 8) и передачи высотных отметок (черт. 9), а также допусками перпендикулярности и предельными отклонениями от перпендикулярности осей (черт. 10).

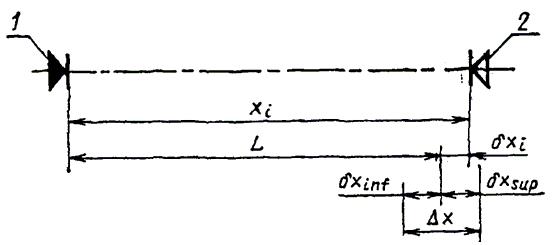

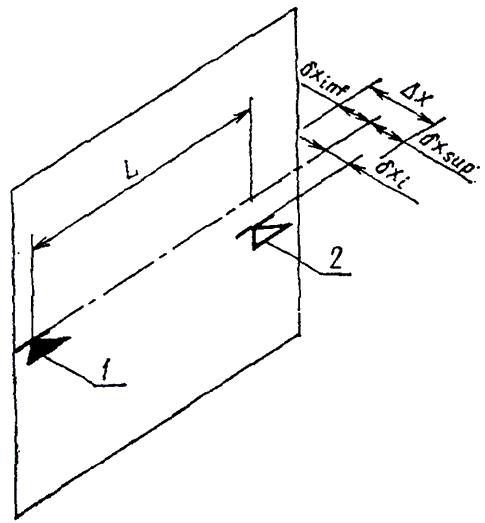

1 - ориентир, принимаемый за начало отсчета; 2 - ориентир, устанавливаемый в результате разбивки
Черт. 5. Допуск и отклонение разбивки точек и осей в плане

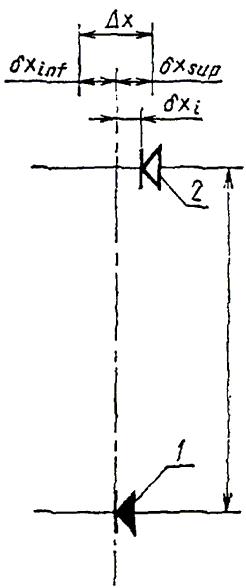

1 - ориентир, принимаемый за начало отсчета; 2 - ориентир, устанавливаемый в результате передачи
Черт. 6. Допуск и отклонение передачи точек и осей по вертикали

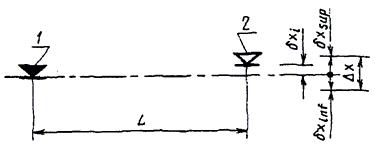

1 - ориентир, принимаемый за начало отсчета; 2 - ориентир, устанавливаемый в результате разбивки
Черт. 7. Допуск створности и отклонение от створности точек

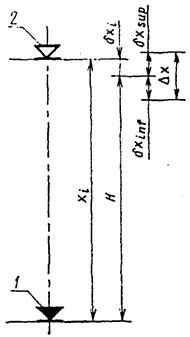

1 - ориентир, принимаемый за начало отсчета; 2 - ориентир, устанавливаемый в результате разбивки
Черт. 8. Допуск и отклонение разбивки высотных отметок
1 - ориентир, принимаемый за начало отсчета; 2 - ориентир, устанавливаемый в результате передачи
Черт. 9. Допуск и отклонение передачи высотных отметок

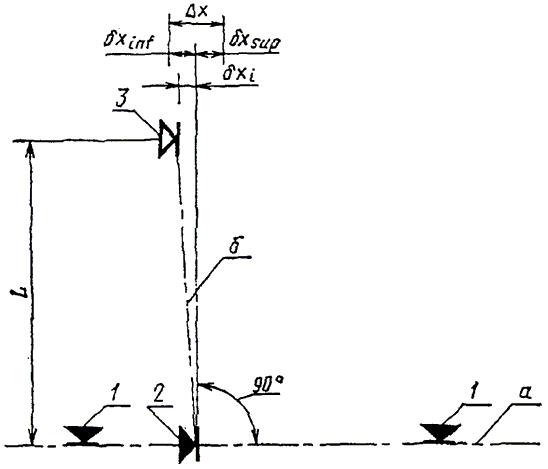

1 - ориентиры, определяющие положение оси а; 2 - ориентир, принимаемый за начало отсчета при разбивке оси б; 3 - ориентир, устанавливаемый при разбивке оси б
Черт. 10. Допуск перпендикулярности и отклонение от перпендикулярности осей
3.2. Допуски разбивки точек и осей в плане принимают по табл. 5 в зависимости от номинального расстояния L, точность которого нормируют.
Допуски разбивки точек и осей в плане
3.3. Допуски передачи точек и осей по вертикали принимают по табл. 6 в зависимости от номинального расстояния Н между горизонтами.
Допуски передачи точек и осей по вертикали и створности точек
3.4. Допуски створности точек принимают по табл. 6 в зависимости от номинальной длины L разбиваемой оси.
3.5. Допуски разбивки высотных отметок принимают по табл. 7 в зависимости от номинального расстояния Н между горизонтами.
Допуски разбивки и передачи высотных отметок
3.6. Допуски передачи высотных отметок принимают по табл. 7 в зависимости от номинального расстояния L до рассматриваемой высотной отметки.
3.7. Допуски перпендикулярности осей принимают по табл. 7 в зависимости от номинального расстояния L до рассматриваемой точки. При номинальном значении угла между осями, не равном 90°, допуски угла также принимают по табл. 7 в зависимости от номинального расстояния L до рассматриваемой точки.
3.8. Допуски разбивочных работ по табл. 5 - 7 даны с учетом точности нанесения и закрепления соответствующих точек и осей.
4. ТОЧНОСТЬ СТРОИТЕЛЬНЫХ И МОНТАЖНЫХ РАБОТ
4.1. Точность геометрических параметров зданий, сооружений и их элементов, возводимых из мелкоразмерных, монолитных и сыпучих материалов, и точность выполнения земляных работ устанавливают в соответствии с разд. 2.
4.2. Точность установки элементов сборных зданий и сооружений характеризуют допусками совмещения и отклонениями от совмещения ориентиров (точек, линий, поверхностей) (черт. 11) и допусками симметричности и отклонениями от симметричности установки элементов (черт. 12).

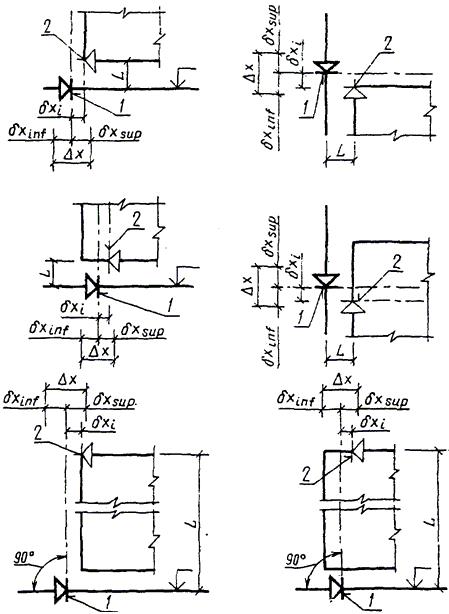

1 - ориентир, принимаемый за начало отсчета; 2 - ориентир устанавливаемого элемента
Черт. 11. Допуск совмещения и отклонение от совмещения ориентиров

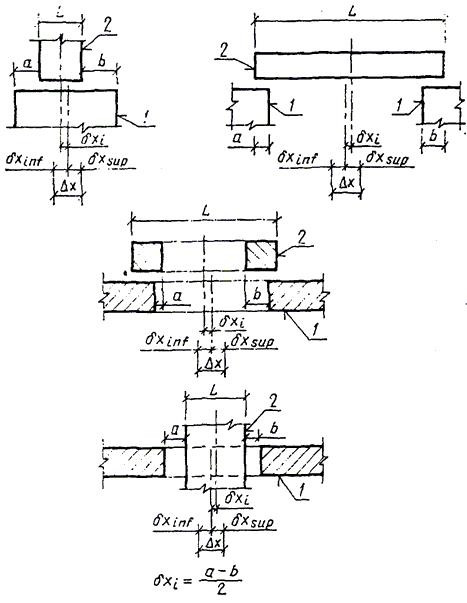

1 - установленный элемент; 2 - устанавливаемый элемент
Черт. 12. Допуск симметричности и отклонение от симметричности установки элементов
4.3. Допуски совмещения ориентиров принимают по табл. 8 в зависимости от номинального расстояния L между ними.
4.4. Допуски симметричности установки элементов принимают по табл. 9 в зависимости от номинального значения геометрического параметра L.
Допуски симметричности установки
4.5. Допуски строительных и монтажных работ в табл. 8 и 9 характеризуют точность установки элементов после проектного закрепления. Точность установки элементов при временном закреплении в зависимости от способа закрепления следует принимать на 1 - 2 класса выше.
ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ГОСТ 21779-82 СТ СЭВ 2681-80
Первый абзац вводной части ГОСТ 21779-82 включает требования вводной части СТ СЭВ 2681-80.
П. 1.1 ГОСТ 21779-82 включает требования п. 1.1 СТ СЭВ 2681-80.
П. 1.2 ГОСТ 21779-82 включает требования п. 1.5 СТ СЭВ 2681-80.
П. 1.3 ГОСТ 21779-82 включает требования пп. 1.7 и 1.9 СТ СЭВ 2681-80.
П. 1.4 ГОСТ 21779-82 включает требования п. 1.8 СТ СЭВ 2681-80.
П. 2.1 ГОСТ 21779-82 включает требования пп. 2.1 и 2.3 СТ СЭВ 2681-80.
Черт. 2 ГОСТ 21779-82 включает черт. 1 СТ СЭВ 2681-80.
Черт. 4 ГОСТ 21779-82 включает черт. 3 СТ СЭВ 2681-80.
П. 2.2 ГОСТ 21779-82 включает требования п. 2.2 СТ СЭВ 2681-80.
Табл. 1 ГОСТ 21779-82 включает табл. 1 информационного Приложения 1 СТ СЭВ 2681-80.
П. 2.3 ГОСТ 21779-82 включает требования п. 2.4 СТ СЭВ 2681-80.
Табл. 2 ГОСТ 21779-82 включает табл. 1 информационного Приложения 1 СТ СЭВ 2681-80.
П. 2.4 ГОСТ 21779-82 включает требования пп. 2.5 и 2.7 СТ СЭВ 2681-80.
П. 2.5 ГОСТ 21779-82 включает требования п. 2.6 СТ СЭВ 2681-80.
Табл. 3 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
П. 2.6 ГОСТ 21779-82 включает требования п. 2.8 СТ СЭВ 2681-80.
Табл. 4 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
П. 3.1 ГОСТ 21779-82 включает требования п. 3.1 СТ СЭВ 2681-80.
Черт. 5 ГОСТ 21779-82 включает черт. 4 СТ СЭВ 2681-80.
Черт. 6 ГОСТ 21779-82 включает черт. 5 СТ СЭВ 2681-80.
Черт. 8 ГОСТ 21779-82 включает черт. 6 СТ СЭВ 2681-80.
Табл. 5 ГОСТ 21779-82 включает табл. 2 информационного приложения 1 СТ СЭВ 2681-80.
Табл. 6 ГОСТ 21779-82 включает табл. 2 информационного приложения 1 СТ СЭВ 2681-80.
Табл. 7 ГОСТ 21779-82 включает табл. 2 информационного приложения 1 СТ СЭВ 2681-80.
П. 3.8 ГОСТ 21779-82 включает требования п. 3.3 СТ СЭВ 2681-80.
П. 4.1 ГОСТ 21779-82 включает требования п. 1.1 СТ СЭВ 2681-80.
П. 4.2 ГОСТ 21779-82 включает требования п. 4.2 СТ СЭВ 2681-80.
Черт. 11 ГОСТ 21779-82 включает черт. 7 СТ СЭВ 2681-80.
Черт. 12 ГОСТ 21779-82 включает черт. 8 СТ СЭВ 2681-80.
Табл. 8 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
Табл. 9 ГОСТ 21779-82 включает табл. 1 информационного приложения 1 СТ СЭВ 2681-80.
Справочное Приложение 2 ГОСТ 21779-82 включает информационное приложение 2 СТ СЭВ 2681-80.
ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ
Технологический допуск - по ГОСТ 21778-81.
Технологическое предельное отклонение - предельное отклонение геометрического параметра, устанавливающее точность выполнения соответствующего технологического процесса или операции.
Класс точности - по ГОСТ 21778-81.
Условная прямая (плоскость) - прямая (плоскость), принимаемая за начало отсчета отклонений и проходящая через заданные точки реального профиля (поверхности) или прилегающая к реальному профилю (поверхности).
Прилегающая прямая (плоскость) - по СТ СЭВ 301-76.
