НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДОПУСТИМЫЕ ПРЕДЕЛЫ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ

Use of conventional touch voltage limits - Application guide

IEC/TS 61201:2007

Use of conventional touch voltage limits - Application guide (IDT)

ГОСТ Р 55629-2013/IEC/TS 61201:2007

Дата введения
1 января 2015 года

Предисловие

1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык международного документа, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 981-ст.

4. Настоящий стандарт идентичен международному документу МЭК/ТУ 61201:2007 "Допустимые пределы напряжения прикосновения. Руководство по применению" (IEC/TS 61201:2007 "Use of conventional touch voltage limits. Application guide").

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт содержит рекомендации по применению допустимых значений напряжения прикосновения с учетом ограничений, установленных в международном документе МЭК/ТО 60479-5.

В настоящем стандарте приведены сведения о различных физиологических эффектах при прохождении тока через тело человека в зависимости от условий окружающей среды, условий прикосновения к опасным токоведущим частям и т.д.

В настоящем стандарте рассматривается синусоидальное напряжение переменного тока частотой 50/60 Гц и выпрямленного постоянного тока, не имеющего существенной переменной составляющей.

Установленные допустимые значения напряжения прикосновения предназначены для использования техническими комитетами по стандартизации в подготовке стандартов в соответствии с принципами, изложенными в Руководстве 104 МЭК и Руководстве 51 ИСО/МЭК.

Настоящий стандарт не предназначен для использования органами по сертификации или изготовителями оборудования.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные документы:

МЭК/ТУ 60479-1:2005 Воздействие тока на людей и домашних животных - Часть 1: Общие аспекты

IEC/TS 60479-1:2005 Effects of current on human beings and livestock - Part 1: General aspects

МЭК/ТУ 60479-2:2007 Воздействие тока на людей. Часть 2: Специальные аспекты

IEC/TS 60479-2:2007 Effects of current on human beings and livestock - Part 2: Special aspects

МЭК/ТО 60479-5 Воздействие тока на людей и домашних животных - Часть 5: Пороговые значения напряжения прикосновения для психологических воздействий

IEC/TR 60479-5:2007 Effects of current on human beings and livestock - Part 5: Touch voltage threshold values for physiological effects

МЭК Руководство 104:1997 Подготовка публикаций по безопасности и использование основополагающих и групповых публикаций по безопасности

IEC Guide 104 (1997) The preparation of safety standards and the use of basic safety publications and group safety publications

ИСО/МЭК Руководство 51:1999 Руководство по включению вопросов безопасности в стандарты

ISO/IEC Guide 51 (1999/11) Guidelines for the inclusion of safety aspects in standards.

3. Рекомендации по применению настоящего стандарта

Технические комитеты по стандартизации могут использовать допустимые значения напряжения прикосновения в сочетании с соответствующими факторами риска, чтобы установить собственные ограничения напряжения в стандартах на изделия. К факторам риска можно отнести такие, как вероятность отказов, вероятность контакта с токоведущими или поврежденными частями, соотношением между напряжением прикосновения и напряжением при повреждении и т.д.

Технические комитеты по стандартизации конкретных видов изделий должны выполнить оценку степени риска для своих изделий, основанных на информации, приведенной в настоящем стандарте. Например, технические комитеты могут определить максимум площади прикосновения, а если площади прикосновения неизвестны, должны использоваться максимальные значения.

4. Условия и значения минимальных норм

4.1. Физиологические эффекты прохождения тока через тело человека

Минимальные нормы для физиологических эффектов, связанных с прохождением электрического тока через тело человека, приведены в МЭК/ТУ 60479-1.

Настоящий стандарт описывает следующие физиологические эффекты при прохождении тока через тело человека:

- реакция испуга от удара током;

- сильная непроизвольная мускульная реакция (такая, как неспособность отпустить электрод для переменного тока);

- вентрикулярная фибрилляция сердца.

Другие физиологические эффекты, такие как пороговый ощутимый ток и пороговый неотпускающий ток, не рассматриваются в настоящем стандарте.

Для целей настоящего стандарта наибольший интерес представляют значения, соответствующие физиологическим эффектам, приведенным в МЭК/ТУ 60479-1, кривые a, b и .

4.2. Сопротивление тела человека

В соответствии с МЭК/ТУ 60479-1 допустимое напряжение прикосновения является функцией сопротивления тела человека. Значение сопротивления тела зависит от многих факторов. При выборе значения сопротивления тела человека следует принимать во внимание следующие факторы:

- тип источника энергии (переменный или постоянный ток);

- значение напряжения прикосновения;

- путь тока через тело (от руки к руке, или от двух рук к двум ступням ног, или от одной руки к телу);

Примечание. Пути тока через тело человека и сопротивление приведены в приложении A МЭК/ТО 60479-5. Минимальные значения напряжения прикосновения, определенные для пути тока "обе руки к ступне", как правило, считаются более жесткими по сравнению с путем тока "от двух рук к двум ступням".

- область контакта с кожей;

- состояние кожи в области контакта (влажная соленая, влажная, сухая).

5. Минимальные нормы напряжения прикосновения и ограничения

5.1. Минимальная норма напряжения прикосновения как функция площади контакта

На рисунках 1 - 6 приведено соотношение между допустимым напряжением прикосновения и площадью контакта. Предполагается, что пунктирные кривые, построенные рядом с основными графиками, нанесенными на логарифмическую шкалу, лучше представляются кривыми, находящимися между расчетными и реальными значениями на двойной логарифмической шкале.

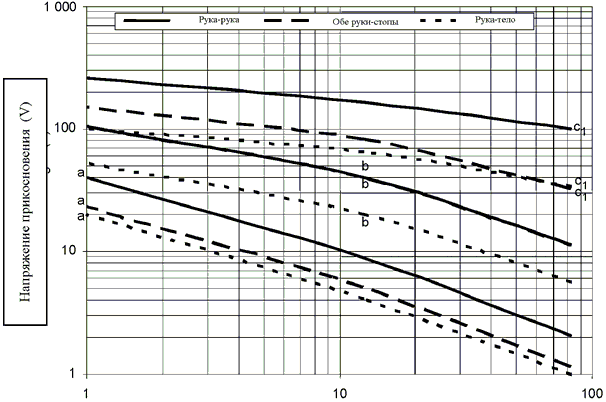

Рисунок 1. Минимум напряжения прикосновения при переменном токе и сухих средах для тока, вызывающего реакцию испуга (a), мускульную реакцию (b) и вентрикулярную фибрилляцию ()

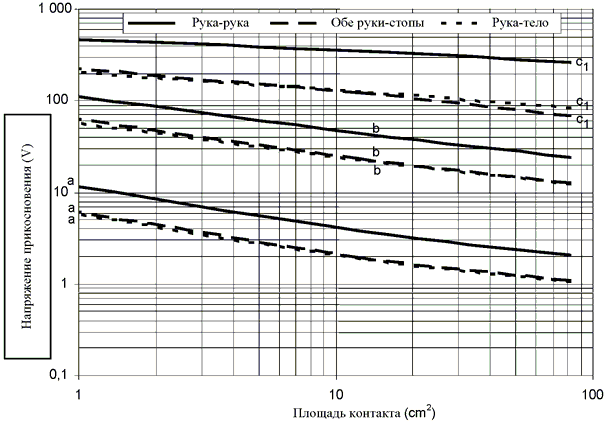

Рисунок 2. Минимум напряжения прикосновения при переменном токе и влажных средах для тока, вызывающего реакцию испуга (a), мускульную реакцию (b) и вентрикулярную фибрилляцию ()

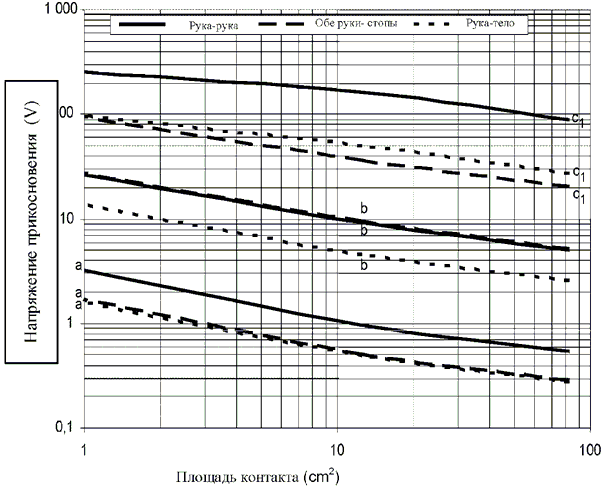

Рисунок 3. Минимум напряжения прикосновения при переменном токе и влажных, соленых (морских) средах для тока, вызывающего реакцию испуга (a), мускульную реакцию (b) и вентрикулярную фибрилляцию ()

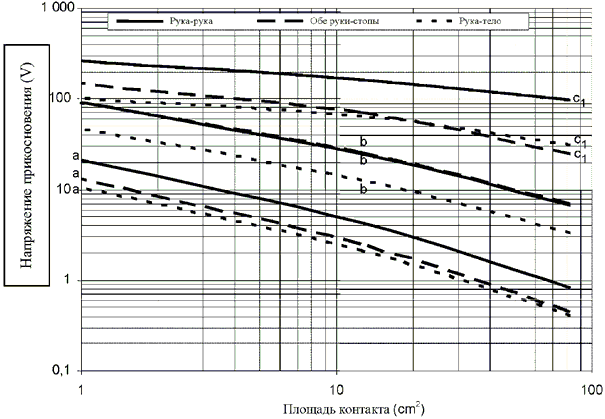

Рисунок 6. Минимум напряжения прикосновения при постоянном токе и влажных, соленых (морских) средах для тока, вызывающего реакцию испуга (a), мускульную реакцию (b) и вентрикулярную фибрилляцию ()

В электронном документе нумерация рисунков соответствует официальному источнику.

Эти допустимые значения предназначаются для определения зависимости физиологического эффекта от площади контакта, который может быть использован в изделиях в качестве основного параметра для ограничения влияния напряжения прикосновения. Следует отметить, что на площадь контакта может влиять контакт с другими токопроводящими частями, такими как инструменты или присоединенное оборудование.

Примечание 1. В таблицах 1 и 2 приведены максимальные площади контакта для стандартных значений напряжения прикосновения.

Примечание 2. Полное описание кривых "a", "b", и "" приведено в таблице 11 МЭК/ТУ 60479-1 для переменного тока и в таблице 13 МЭК/ТУ 60479-1 для постоянного тока.

Таблица 1

Примеры максимальных площадей контакта, соответствующих напряжению прикосновения переменного тока

Напряжение прикосновения переменного тока, В	Влажность, условия	Путь прохождения тока через тело <***>	Максимальная площадь контакта для порога напряжения прикосновения <*> для реакции электрошока <**>, см2	Максимальная площадь контакта для порога напряжения прикосновения <*> для мускульной реакции <**>, см2	Максимальная площадь контакта для порога напряжения прикосновения <*> для вентрикулярной фибрилляции <**>, см2
15	Влажный	Рука - рука	1	26	> 100
		Обе руки - стопы	< 1	26	> 100
		Рука - тело	< 1	9	> 100
15	Морской - влажный	Рука - рука	< 1	3	> 100
		Обе руки - стопы	< 1	3	> 100
		Рука - тело	< 1	< 1	> 100
16	Влажный	Рука - рука	< 2	25	> 100
		Обе руки - стопы	< 1	25	> 100
		Рука - тело	< 1	8	> 100
25	Влажный	Рука - рука	< 1	12	> 100
		Обе руки - стопы	< 1	12	80
		Рука - тело	< 1	3	> 100
25	Морской - влажный	Рука - рука	< 1	1	> 100
		Обе руки - стопы	< 1	1	40
		Рука - тело	< 1	< 1	100
30	Сухой	Рука - рука	1	20	> 100
		Обе руки - стопы	< 1	20	90
		Рука - тело	< 1	4	> 100
33	Влажный	Рука - рука	< 1	7	> 100
		Обе руки - стопы	< 1	7	45
		Рука - тело	< 1	< 2	60
33	Сухой	Рука - рука	< 2	16	> 100
		Обе руки - стопы	1	16	80
		Рука - тело	< 1	< 4	85
50	Сухой	Рука - рука	< 1	8	> 100
		Обе руки - стопы	< 1	8	35
		Рука - тело	< 1	1	30
55	Сухой	Рука - рука	< 1	6	> 100
		Обе руки - стопы	< 1	6	30
		Рука - тело	< 1	< 1	25
<*> Максимальная допустимая площадь контакта для каждого отдельного контакта с проводящими поверхностями. Для "рука - рука" - площадь каждой руки. Для "обе руки - ступни" - площадь каждой руки и каждой ноги. Для "рука - тело" - только площадь контакта руки. Контакт тела, как предполагается, является очень большим, независимым от контакта руки. <**> В таблицах 1 и 2 ссылка делается на: - ток реакции электрошока соответствует кривой "a" рисунков 20 и 22 МЭК/ТУ 60479-1; - ток мускульной реакции соответствует кривой "b" рисунков 20 и 22 МЭК/ТУ 60479-1; - ток вентрикулярной фибрилляции соответствует кривой "" рисунков 20 и 22 МЭК/ТУ 60479-1. <***> Под телом понимается часть тела, находящаяся в контакте с сидением.

Таблица 2

Примеры максимальных площадей контакта, соответствующих напряжению прикосновения постоянного тока

Напряжение прикосновения постоянного тока, В	Влажность, условия	Путь прохождения тока через тело	Максимальная площадь контакта для порога напряжения прикосновения <*> для реакции электрошока <*>, см2	Максимальная площадь контакта для порога напряжения прикосновения <*> для мускульной реакции <*>, см2	Максимальная площадь контакта для порога напряжения прикосновения <*> для вентрикулярной фибрилляции <**>, см2
30	Влажный	Рука - рука	3	80	> 100
		Обе руки - стопы	1	30	> 100
		Рука - тело	1	22	> 100
30	Морской - влажный	Рука - рука	< 1	40	> 100
		Обе руки - стопы	< 1	6	> 100
		Рука - тело	< 1	5	> 100
35	Влажный	Рука - рука	< 2	60	> 100
		Обе руки - стопы	< 1	25	> 100
		Рука - тело	< 1	18	> 100
60	Влажный	Рука - рука	1	25	> 100
		Обе руки - стопы	< 1	9	> 100
		Рука - тело	< 1	3	> 100
60	Морской - влажный	Рука - рука	< 1	5	> 100
		Обе руки - стопы	< 1	1	> 100
		Рука - тело	< 1	1	> 100
60	Сухой	Рука - рука	1	35	> 100
		Обе руки - стопы	1	15	> 100
		Рука - тело	< 1	3	> 100
70	Влажный	Рука - рука	< 1	19	90
		Обе руки - стопы	< 1	6	> 100
		Рука - тело	< 1	< 2	> 100
70	Сухой	Рука - рука	< 1	25	> 100
		Обе руки - стопы	< 1	10	> 100
		Рука - тело	< 1	< 1	> 100
120	Сухой	Рука - рука	< 1	2	> 100
		Обе руки - стопы	< 1	1	20
		Рука - тело	< 1	< 1	12
140	Сухой	Рука - рука	< 1	2	> 100
		Обе руки - стопы	< 1	1	10
		Рука - тело	< 1	< 1	8
<*> Максимальная допустимая площадь контакта для каждого отдельного контакта с проводящими поверхностями. Для "рука - рука" - площадь каждой руки. Для "обе руки - ступни" - площадь каждой руки и каждой ноги. Для "рука - тело" - только площадь контакта руки. Контакт тела, как предполагается, является очень большим, независимым от контакта руки. <**> В таблицах 1 и 2 ссылка делается на: - ток реакции электрошока соответствует кривой "a" рисунков 20 и 22 МЭК/ТУ 60479-1; - ток мускульной реакции соответствует кривой "b" рисунков 20 и 22 МЭК/ТУ 60479-1; - ток вентрикулярной фибрилляции соответствует кривой "" рисунков 20 и 22 МЭК/ТУ 60479-1.

5.2. Стандартные значения допустимых напряжений прикосновения

Стандартные значения допустимых напряжений прикосновения, основанные на минимальных нормах напряжения прикосновения, являются общепринятыми в практике и заимствованы из различных стандартов, например МЭК 61140 [1].

Следующие внешние факторы могут уменьшить риск поражения электрическим током:

- незначительная область контакта с частями, находящимися под напряжением (пальцем, а не полный контакт рукой),

- обеспечение дополнительного сопротивления тела человека (любая одежда),

- непроводящие поверхности, доступные прикосновению.

В таблицах 1 и 2 приведены максимальные площади контакта, соответствующие данному напряжению прикосновения, которые в свою очередь относятся к наиболее часто используемым значениям допустимых напряжений. Эти значения непосредственно следуют из рисунков 1 - 6. Например, во влажных условиях для пути тока от рук к стопам ног и допустимых значениях напряжения прикосновения для мускульной реакции 25 В переменного тока площадь контакта соответствует 12 см2 (см. рисунок 2 и таблицу 1).

Чтобы предотвратить вентрикулярную фибрилляцию сердца, площадь контакта не должна быть больше 80 см2.

При выборе допустимых напряжений прикосновения в соответствии с настоящим стандартом для снижения риска поражения электрическим током следует принять меры уменьшения максимально допустимой площади контакта.

6. Ограничения применимости норм

6.1. Зависимость допустимых значений напряжения прикосновения от частоты напряжения и тока

Настоящий стандарт не распространяется на более высокие частоты переменного напряжения, в том числе спектры различных частот и комбинации переменного и постоянного тока.

6.2. Нахождение тела человека в иной среде

Настоящий стандарт не устанавливает значения напряжения прикосновения для случая нахождения человека в иной среде, поскольку этот случай не рассматривается в МЭК/ТО 60479-5.

6.3. Применение в медицине

Настоящий стандарт не устанавливает значения напряжения прикосновения для применения в медицинских помещениях.

Приложение А
(справочное)

ДОПУСТИМЫЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ ДЛЯ ЗАРЯЖЕННЫХ КОНДЕНСАТОРОВ

Допустимые значения напряжений прикосновения для заряженных конденсаторов приведены с запасом (консервативно) для площади контакта до 80 см2.

На рисунке А.1 приведены ограничения для напряжений на доступных прикосновению заряженных конденсаторах при различных значениях емкости. Нижние значения напряжений 1, 2, 3 и 4 представляют установившиеся значения допустимых напряжений, приведенных в таблице А.1.

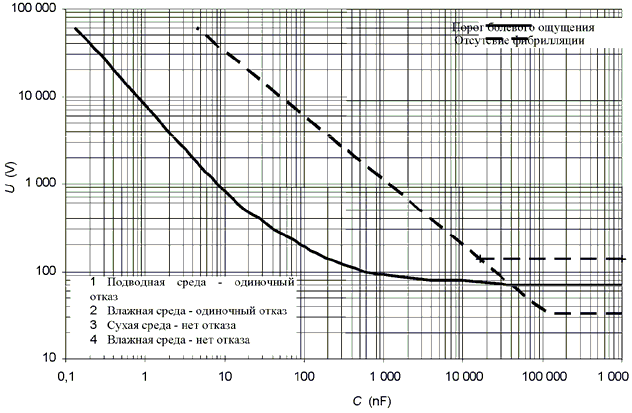

Рисунок А.1. Параметры заряженных конденсаторов

Таблица А.1

Ограничения для установившегося значения напряжения

Верхняя кривая применяется при условиях одиночного повреждения. Это следует из кривой "без фибрилляции" по МЭК/ТУ 60479-2, которая описывается уравнением:

.

Кривая для порога болевого ощущения представляется таблицей 2. Технические комитеты могут по желанию использовать другие предельные значения в зависимости от расположения аппаратов, вероятности контакта и других условий.

Официальный источник электронного документа содержит неточность: имеется в виду таблица А.2.

Таблица А.2

Предельные допустимые значения емкостей (порог болевого ощущения)

U B	C	U kB	C nF
70	42,4	1	8,0
78	10,0	2	4,0
80	3,8	5	1,6
90	1,2	10	0,8
100	0,58	20	0,4
150	0,17	40	0,2
200	0,091	60	0,133
250	0,061
300	0,041
400	0,028
500	0,018
700	0,012

БИБЛИОГРАФИЯ

[1] МЭК 61140 (2009) Защита от поражения электрическим током. - Общие аспекты, связанные с электроустановками и электрооборудованием
