НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОБЪЕМНОГО И МАССОВОГО РАСХОДОВ ГАЗА
STATE SYSTEM FOR ENSURING THE UNIFORMITY OF MEASUREMENTS. STATE VERIFICATION SCHEDULE FOR MEANS MEASURING THE VOLUME AND MASS FLOW OF GAS
ГОСТ Р 8.618-2014
Дата введения
1 мая 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР").
2. Внесен Техническим комитетом по стандартизации ТК 024 "Метрологическое обеспечение добычи и учета углеводородов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 сентября 2014 г. N 1170-ст.
4. Взамен ГОСТ Р 8.618-2006.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений объемного и массового расходов газа [рисунок А.1 (Приложение А)] и устанавливает назначение государственного первичного эталона единиц объемного и массового расходов газа - кубического метра в час (куб. м/ч) и килограмма в час (кг/ч) (далее - государственный первичный эталон), его метрологические характеристики и состав, основные метрологические характеристики рабочих эталонов и порядок передачи единиц расходов газа от государственного первичного эталона с помощью рабочих эталонов рабочим средствам измерений.
2. Государственный первичный эталон
2.1. Государственный первичный эталон предназначен для воспроизведения и хранения единиц объемного и массового расходов газа и передачи их с помощью рабочих эталонов рабочим средствам измерений в целях обеспечения единства измерений объемного и массового расходов газа.
2.2. Государственный первичный эталон состоит из комплекса следующих средств измерений:
- исходной эталонной установки (далее - ЭУ-1) для воспроизведения единиц расхода газа при атмосферном давлении в диапазоне от 3· до 100 куб. м/ч (от 3,6·
до 120,0 кг/ч), включающей в себя систему измерений массы поверочной среды, набор эталонных критических сопел, генератор расхода поверочной среды, автоматизированную систему управления, контроля и обработки результатов измерений;
- эталонной установки с набором эталонных критических сопел (далее - ЭУ-2) для воспроизведения единиц расхода газа при атмосферном давлении в диапазоне от 1 до 1,6· куб. м/ч (от 1,2 до 1,92·
кг/ч), включающей в себя набор эталонных критических сопел, комплект компараторов расхода, систему термостабилизации, генераторы расхода поверочной среды, автоматизированную систему управления, контроля и обработки результатов измерений;
- эталонной установки с набором эталонных критических сопел (далее - ЭУ-3) для воспроизведения единиц расхода газа при атмосферном давлении в диапазоне от 3· до 6 куб. м/ч (от 3,6·
до 7,2 кг/ч), включающей в себя набор эталонных критических сопел, генератор расхода поверочной среды, измерительно-вычислительный комплекс;
- эталонной установки с набором эталонных критических сопел (далее - ЭУ-4) для воспроизведения единиц расхода газа при избыточном давлении до 1 МПа в диапазоне от 10 до 2300 куб. м/ч (от 12 до 2700 кг/ч), включающей в себя: генератор расхода поверочной среды, набор эталонных критических микросопел, измерительный участок для монтажа поверяемых средств измерений, измерительно-вычислительный комплекс.
2.3. В качестве рабочей среды в эталоне используют воздух из помещений, в которых его эксплуатируют, при температуре от 15°C до 25°C и относительной влажности от 30% до 80%.
2.4. Государственный первичный эталон обеспечивает воспроизведение единиц объемного и массового расходов газа:
- на ЭУ-1 со средним квадратическим отклонением (далее - СКО) результатов измерений в относительной форме Sо, не превышающим 3,5· при 11 независимых измерениях; с неисключенной систематической погрешностью (далее - НСП) в относительной форме
, не превышающей 4·
; со стандартной неопределенностью, оцениваемой по типу A,
, не превышающей 3,5·
при 11 независимых измерениях; со стандартной неопределенностью, оцениваемой по типу B,
, не превышающей 2,3·
;
- на ЭУ-2 с СКО результатов измерений в относительной форме Sо, не превышающим 4· при 11 независимых измерениях; с НСП в относительной форме
, не превышающей 4·
; со стандартной неопределенностью, оцениваемой по типу A,
, не превышающей 4·
при 11 независимых измерениях; со стандартной неопределенностью, оцениваемой по типу B,
, не превышающей 2,3·
;
- на ЭУ-3 с СКО результатов измерений в относительной форме Sо, не превышающим 5· при 11 независимых измерениях; с НСП в относительной форме
, не превышающей 4·
; со стандартной неопределенностью, оцениваемой по типу A,
, не превышающей 5·
при 11 независимых измерениях; со стандартной неопределенностью, оцениваемой по типу B,
, не превышающей 2,3·
;
- на ЭУ-4 с СКО результатов измерений в относительной форме Sо, не превышающим 5· при 11 независимых измерениях; с НСП в относительной форме
, не превышающей 4·
; со стандартной неопределенностью, оцениваемой по типу A,
, не превышающей 5·
при 11 независимых измерениях; со стандартной неопределенностью, оцениваемой по типу B,
, не превышающей 2,3·
.
2.5. Государственный первичный эталон применяют для передачи единиц объемного и массового расходов газа рабочим эталонам 1-го разряда и рабочим средствам измерений непосредственным сличением и сличением с помощью компаратора.
3. Рабочие эталоны
3.1. Рабочие эталоны 1-го разряда
3.1.1. В качестве рабочих эталонов 1-го разряда используют:
- поверочные расходомерные установки с набором эталонных критических сопел в качестве дозаторов объемного (массового) расхода поверочной среды с диапазонами измерений объемного расхода от 3· до 1,6·
куб. м/ч (от 3,6·
до 1,92·
кг/ч) и пределами допускаемой относительной погрешности
от 0,2% до 0,5%;
- поверочные расходомерные установки с набором эталонных расходомеров в качестве первичных преобразователей объемного расхода поверочной среды с диапазоном измерений объемного расхода от 1 до 5· куб. м/ч (от 1,2 до 6,0·
кг/ч) и пределами допускаемой относительной погрешности
от 0,3% до 0,5%;
- поверочные расходомерные установки, не имеющие в своем составе средств прямых измерений объемного расхода и основанные на косвенных методах измерений (колокольные газовые мерники, трубопоршневые установки и др.), с диапазоном измерений объемного расхода от 3· до 5·
куб. м/ч (от 3,6·
до 6,0·
кг/ч) и пределами допускаемой относительной погрешности
от 0,2% до 0,5%;
- поверочные расходомерные установки при избыточном давлении измеряемой среды с набором эталонных расходомеров в качестве первичных преобразователей объемного расхода поверочной среды с диапазоном измерений объемного расхода от 10 до 7· ку. м/ч (от 12 до 7·
кг/ч) и пределами допускаемой относительной погрешности
от 0,25% до 0,5%.
3.1.2. Рабочие эталоны 1-го разряда применяют для передачи единиц объемного и массового расходов газа рабочим средствам измерений непосредственным сличением.
4. Рабочие средства измерений
4.1. В качестве рабочих средств измерений используют объемные и массовые расходомеры и расходомеры-счетчики газа с диапазонами измерений от 3· до 7·
куб. м/ч (от 3,6·
до 7·
кг/ч).
4.2. Пределы допускаемой относительной погрешности рабочих средств измерений составляют от 0,3% до 5,0%.

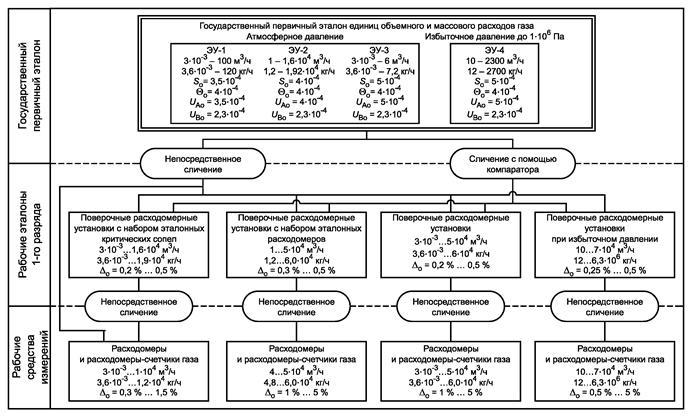

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОБЪЕМНОГО И МАССОВОГО РАСХОДОВ ГАЗА
Рисунок А.1
