Информационные технологии. Системы кабельные структурированные. Общие технические требования. ГОСТ Р 53246-2025

Утвержден и введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 30 декабря 2025 г. N 1868-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ

СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Information technologies. Structured cabling systems.

General technical requirements

ГОСТ Р 53246-2025

Дата введения

1 февраля 2026 года

Предисловие

1 РАЗРАБОТАН Автономной некоммерческой организацией "Умный МКД" (АНО "Умный МКД"), Обществом с ограниченной ответственностью "Инкаб" (ООО "Инкаб"), Обществом с ограниченной ответственностью "Гиперлайн" (ООО "Гиперлайн") и Акционерным обществом "Оптиковолоконные Системы" (АО "Оптиковолоконные Системы")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 022 "Информационные технологии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2025 г. N 1868-ст

4 ВЗАМЕН ГОСТ Р 53246-2008

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт устанавливает общие требования к структурированным кабельным системам. Кабельная система, нормируемая стандартом, обеспечивает передачу от разъема до разъема активного сетевого оборудования, различных сигналов, в том числе телефонных, различных данных и видеосигналов, а также тока дистанционного питания.

В стандарте нормируется:

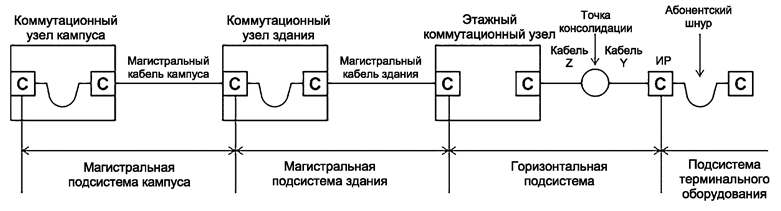

- структура и конфигурация кабельной системы;

- модели и характеристики стационарных линий и трактов горизонтальной подсистемы;

- модели и характеристики магистральных подсистем;

- требования к характеристикам компонентов, используемых для формирования стационарных линий и трактов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 14254 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ CISPR 32 Электромагнитная совместимость оборудования мультимедиа. Требования к электромагнитной эмиссии

ГОСТ Р 52266 Кабели оптические. Общие технические условия

ГОСТ Р 53245 Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания

ГОСТ Р 54429-2011 Кабели связи симметричные для цифровых систем передачи. Общие технические условия

ГОСТ Р МЭК 60793-1-40 Волокна оптические. Часть 1-40. Методы измерений и проведение испытаний. Затухание

ГОСТ Р МЭК 60793-1-44 Волокна оптические. Часть 1-44. Методы измерений и проведение испытаний. Длина волны отсечки

ГОСТ Р МЭК 60793-2-10 Волокна оптические. Часть 2-10. Технические требования к изделию. Групповые технические требования к многомодовым оптическим волокнам категории A1

ГОСТ Р МЭК 60793-2-50 Волокна оптические. Часть 2-50. Технические требования к изделию. Групповые технические требования к одномодовым оптическим волокнам класса B

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения, сокращения и обозначения

3.1 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 администрирование (administration): Методология управления кабельной системой, определяющая требования к документации на систему в целом и отдельные ее компоненты, схемы и способы маркировки функциональных элементов, а также процедурам документирования, перемещения, дополнения и изменения.

3.1.2 активное оборудование; АО (transmission equipment): Оборудование для передачи информации между различными коммутационными узлами и информационными розетками.

3.1.3 аппаратный шнур (equipment cord): Шнур для подключения активного оборудования к кабельной системе.

3.1.4 вилка (free connector): Элемент разъема, устанавливаемый на кабель.

3.1.5 витая пара (twisted pair): Кабельный элемент из двух изолированных проводников, свитых с определенным шагом и используемый как симметричная цепь передачи.

3.1.6 волоконно-оптический кабель (optical fibre cable): Кабельное изделие, содержащее одно или несколько оптических волокон, объединенных в единую конструкцию, обеспечивающую их работоспособность в заданных условиях эксплуатации.

3.1.7 гибридный кабель (hybrid cable): Кабель, в котором разные цепи используются для передачи данных и электрической энергии и имеют различающиеся конструкции и параметры.

Примечание - Например, гибридный оптический кабель, в котором объединены оптические волокна для передачи данных и электрические проводники для передачи электрической энергии.

3.1.8 группа зданий и сооружений (кампус) (campus): Обособленная группа зданий и сооружений, через территорию размещения которой не проходят автомобильные и/или железнодорожные дороги общего пользования.

3.1.9 девиация [отклонение] рабочего затухания (insertion loss deviation): Наибольшее увеличение рабочего затухания, вызываемое флуктуациями и частотной зависимостью волнового сопротивления, а также несогласованностью нагрузки.

3.1.10 затухание (attenuation): Потеря энергии сигнала при его прохождении по цепи.

3.1.11 затухание асимметрии на ближнем конце (attenuation of asymmetry at the near end): Разность между уровнем по мощности (напряжению) сигнала на ближнем конце симметричной цепи пары и уровнем помехи на ближнем конце несимметричной цепи той же пары.

3.1.12 затухание излучения (coupling attenuation): Разность между уровнем по мощности сигнала в симметричной цепи пары и уровнем по мощности сигнала, излученного этой парой.

3.1.13 защищенность на ближнем конце; ACR-N (attenuation to crosstalk ratio at the near-end): Разность между уровнем по мощности (напряжению) сигнала и уровнем переходной помехи по мощности (напряжению) на ближнем конце витой пары.

3.1.14 защищенность на дальнем конце; ACR-F (attenuation to crosstalk ratio at the far-end): Разность между уровнем по мощности (напряжению) сигнала и уровнем переходной помехи по мощности (напряжению) на дальнем конце витой пары.

3.1.15 интерконнект [межсоединение] (interconnect): Схема прямого подключения интерфейса кабельной системы к интерфейсу активного оборудования аппаратным шнуром или перемычкой.

3.1.16 интерфейс (interface): Точка подключения к структурированной кабельной системе.

3.1.17 интерфейс внешней сети (external network interface): Интерфейс взаимодействия кабельных систем внутриобъектовой сети и сети связи общего пользования.

3.1.18 интерфейс оборудования (equipment interface): Точка подключения активного оборудования к универсальной структурированной кабельной системе или сети доступа.

3.1.19 информационная розетка; ИР (telecommunications outlet terminal equipment outlet): Стационарное соединительное устройство, устанавливаемое в пользовательских помещениях и используемое для подключения терминального оборудования к кабельной системе.

3.1.20 кабель сети доступа (network access cable): Кабель, соединяющий внешний интерфейс структурированной кабельной системы с узлом оператора связи.

3.1.21 кабель структурированной кабельной системы (SCS cable): Электротехническое изделие, предназначенное для передачи сигналов и содержащее одну или более витых пар/четверок и/или один или более волоконных световодов.

3.1.22 кабель точки консолидации (consolidation point cord): Кабель, соединяющий точку консолидации и информационную розетку.

3.1.23 кабельная система (cabling): Система, образованная линейными кабелями, шнурами и коммутационным оборудованием и поддерживающая функционирование оборудования различных приложений.

3.1.24 кабельный ввод здания (building entrance facility): Место прохода телекоммуникационной кабельной системы через внешнюю стену здания или перекрытие.

3.1.25 кабельный сегмент (cable unit): Сборка из одного или нескольких экранированных или неэкранированных кабельных элементов одного типа.

3.1.26 кабельный элемент (элемент конструкции кабеля) (cable element): Любая конструктивная часть кабельного изделия.

3.1.27 комбинированный кабель (composite cable): Кабель, в котором разные основные цепи передачи предназначены для выполнения функций передачи данных и имеют различающиеся конструкции и параметры.

3.1.28 коммутационная панель (patch panel): Панель с несколькими розеточными модулями для формирования интерфейсов стационарных линий в коммутационных узлах.

3.1.29 коммутационное оборудование (connecting hardware): Оборудование, формирующее пользовательский интерфейс структурированной кабельной системы и предназначенное для соединения кабелей и кабельных элементов друг с другом, а также с аппаратурой поддерживаемых приложений.

3.1.30 коммутационный узел (кросс) (distributor): Функциональный элемент кабельной системы, предназначенный для оконцевания линейных кабелей и обеспечивающий их подключение друг к другу или к активному сетевому оборудованию.

3.1.31 коммутационный шнур (patch cord): Шнур для коммутации по схеме кросс-коннекта.

3.1.32 коэффициент электрического удлинения (ratio of work area cable attenuation to fixed horizontal cable attenuation): Отношение коэффициента затухания гибкого симметричного кабеля к коэффициенту затухания симметричного линейного кабеля с жесткими однопроволочными проводниками.

3.1.33 кросс-коннект (cross-connect): Соединение между стационарными линиями различных подсистем, выполненное коммутационным шнуром, перемычкой или переключателем.

3.1.34 кросс-соединение (cross-connection): Соединение, выполненное по схеме кросс-коннект.

3.1.35 кроссовая группы зданий, кроссовая кампуса (campus distributor): Коммутационный узел, в который вводятся магистральные кабели кампуса (группы зданий).

3.1.36 кроссовая здания (building distributor): Коммутационный узел, в который вводятся магистральные кабели здания и магистральные кабели кампуса (группы зданий).

3.1.37 магистральный кабель здания (building backbone cable): Стационарный кабель, объединяющий коммутационные узлы здания.

3.1.38 магистральный кабель кампуса (campus backbone cable): Стационарный кабель, подключенный к коммутационным панелям, находящимися в коммутационных узлах различных зданий.

3.1.39 межкабельная защищенность на дальнем конце; AACR-F (attenuation to alien crosstalk ratio at the far-end): Разность между уровнем по мощности (напряжению) сигнала и уровнем межкабельной помехи по мощности (напряжению) на дальнем конце витой пары.

3.1.40 межкабельная суммарная защищенность на дальнем конце (power sum attenuation to alien crosstalk ratio at the far-end): Разность между уровнем по мощности (напряжению) сигнала и уровнем межкабельной суммарной переходной помехи по мощности (напряжению) на дальнем конце витой пары.

3.1.41 межкабельное суммарное переходное затухание на ближнем конце (power sum alien near-end crosstalk loss): Затухание суммарной межкабельной переходной помехи по мощности (напряжению) на ближнем конце витой пары.

3.1.42 межкабельное суммарное переходное затухание на дальнем конце (power sum alien far-end crosstalk loss): Затухание суммарной межкабельной переходной помехи по мощности (напряжению) на дальнем конце витой пары.

3.1.43 межкабельные наводки (alien crosstalk): Наводки от соседних кабелей.

3.1.44 межкабельные наводки на ближнем конце (alien near-end crosstalk loss): Наводки от соседних кабелей на ближнем конце.

3.1.45 межкабельные наводки на дальнем конце (alien far-end crosstalk loss): Наводки от соседних кабелей на дальнем конце.

3.1.46 многоэлементный кабель (multi-unit cable): Симметричный кабель, выполненный в виде сборки из двух или более кабельных элементов с индивидуальными оболочками.

3.1.47 неэкранированный [симметричный] кабель (unscreened balanced cable): Симметричный кабель без экранов любого типа.

3.1.48 пара (pair): Два изолированных проводника симметричной цепи в составе витой пары или четверки с противоположными направлениями протекания тока.

3.1.49 перемычка (jumper): Неоконцованный кабель или кабельный элемент, используемый для коммутации преимущественно по схеме кросс-коннекта.

3.1.50 позиционный ключ (keying): Механический компонент вилки или розетки разъема, используемый для задания правильной ориентации или блокирующий некорректное подключение друг к другу изначально совместимых элементов разъемов.

3.1.51 потери продольного преобразования на ближнем конце; LCL (longitudinal conversion loss): Разница уровней передаваемого синфазного сигнала и результирующего дифференциального сигнала на ближнем конце симметричной цепи.

3.1.52 потери продольного преобразования на дальнем конце; LCTL (longitudinal conversion transfer loss): Разница уровней передаваемого синфазного сигнала и результирующего дифференциального сигнала на дальнем конце симметричной цепи.

3.1.53 приложение в структурированной кабельной системе (application in a structured cabling system): Аппаратура определенной спецификации.

3.1.54 пропускная способность (functional performance): Максимальная битовая скорость передачи данных.

3.1.55 рабочая температура (operating temperature): Установившаяся температура на внешней поверхности оболочки кабеля, определяемая температурой окружающей среды и дополнительным внутренним нагревом кабеля, вызываемым функционированием аппаратуры (например, оборудования PoE).

3.1.56 рабочее затухание (insertion loss): Уменьшение уровня сигнала при передаче по кабельной линии или тракту с учетом флуктуаций и частотной зависимости волнового сопротивления, а также несогласованностью нагрузки.

3.1.57 разъем (connector): Разъемный соединительный элемент, состоящий из вилочной и розеточной частей и предназначенный для соединения цепей передачи сигналов отдельных линейных кабелей и/или шнуров.

3.1.58 резервные [связующие] кабели (tie cables): Опциональные стационарные кабели, соединяющие коммутационные узлы одного иерархического уровня и используемые для увеличения их связности.

3.1.59 розетка (fixed connector): Панельная часть разъема для симметричных или волоконно-оптических кабелей.

3.1.60 симметричный кабель (balanced cable): Кабель, сердечник которого содержит один или несколько симметричных кабельных элементов (пар или четверок).

3.1.61 совместное использование кабеля (cable sharing): Использование одного четырехпарного кабеля для одновременной передачи сигналов более чем одного приложения.

3.1.62 сплайс (splice): Компонент для соединения проводников или волокон обычно из разных кабелей.

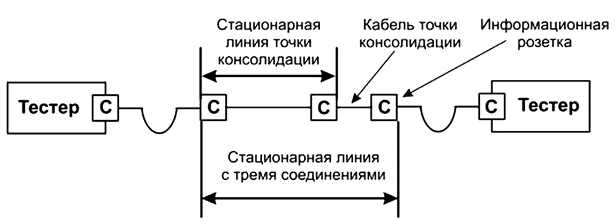

3.1.63 стационарная линия точки консолидации (consolidation point link): Часть горизонтальной стационарной линии, образованной линейным кабелем, соединяющим коммутационное оборудование в этажном кроссе и точку консолидации.

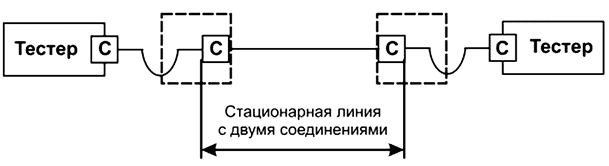

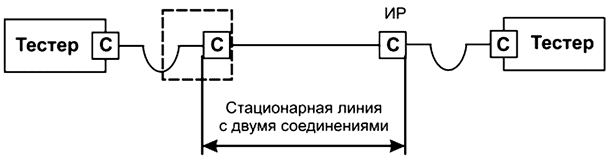

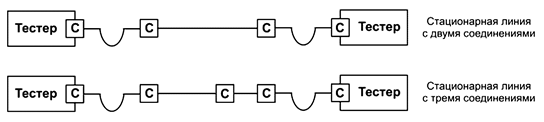

3.1.64 стационарная [постоянная] линия (permanent link): Цепь передачи сигнала по стационарному кабелю от интерфейсного разъема на одном конце до интерфейсного разъема на противоположном конце.

Примечание - Стационарная линия не включает абонентские, коммутационные и аппаратные шнуры и перемычки.

3.1.65 структурированная кабельная система; СКС (generic cabling): Мультисервисная кабельная система иерархической структуры, образованная законченной совокупностью стандартизированных элементов и администрируемая по стандартизованным правилам, способная поддерживать функционирование аппаратуры широкого набора стандартизированных приложений.

3.1.66 суммарная защищенность на ближнем конце (power sum attenuation to crosstalk ratio at the near-end): Разность между уровнем по мощности (напряжению) сигнала и уровнем суммарной переходной помехи по мощности (напряжению) на ближнем конце витой пары.

3.1.67 суммарная защищенность на дальнем конце (power sum attenuation to crosstalk ratio at the far-end): Разность между уровнем по мощности (напряжению) сигнала и уровнем суммарной переходной помехи по мощности (напряжению) на дальнем конце витой пары.

3.1.68 терминальное оборудование (terminal equipment): Оборудование, подключаемое к информационной розетке и использующее при работе ресурсы кабельной системы.

3.1.69 тестовый интерфейс (test interface): Интерфейс для подключения измерительного оборудования к кабельной системе.

3.1.70 точка консолидации; CP (consolidation point): Элемент соединения отдельных сегментов линейного кабеля горизонтальной подсистемы.

3.1.71 тракт (channel): Цепь передачи сигналов от разъема до разъема аппаратуры соответствующего приложения.

3.1.72 центр обработки данных (data center): Специализированный объект, представляющий собой связанную систему ИТ-инфраструктуры и инженерной инфраструктуры, оборудование и части которых размещены в здании или помещении, подключенном к внешним сетям как к инженерным, так и к телекоммуникационным.

3.1.73 централизованная волоконно-оптическая кабельная система (centralized optical fibre cabling): Схема организации волоконно-оптической кабельной системы без разбиения на горизонтальную и внутреннюю магистральную подсистемы, допускающая формирование тракта передачи на основе горизонтального и магистрального кабелей здания, которые соединены друг с другом муфтой или через панель в этажном коммутационном узле.

3.1.74 четверка (quad): Кабельный элемент из четырех изолированных жил, расположенных по углам квадрата и скрученных с определенным шагом.

3.1.75 шнур (cord): Гибкий кабель, по меньшей мере на одном из концов которого установлен кабельный элемент разъема.

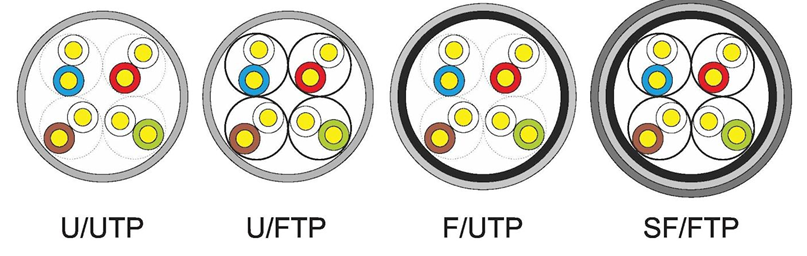

3.1.76 экранированный [симметричный] кабель (screened balanced cable): Кабель с общим экраном и/или экранами для отдельных кабельных элементов.

3.2 Сокращения

В настоящем стандарте применены следующие сокращения:

н/п - не применимо;

AC - переменный ток;

ACR - защищенность;

ACR-F - защищенность на дальнем конце;

ACR-N - защищенность на ближнем конце;

AFEXT - межкабельные наводки на дальнем конце;

ANEXT - межкабельные наводки на ближнем конце;

APC - угловой физический контакт;

BCT - технологии вещания и связи (домашние развлечения и мультимедиа);

DC - постоянный ток;

ELTCTL - защищенность от затухания асимметрии на дальнем конце;

FEXT - переходное затухание на дальнем конце;

IDC - контакт с прорезанием изоляции;

IL - рабочее затухание;

IPC - контакт с проколом изоляции;

ISDN - цифровая сеть интегрированных услуг;

NEXT - переходное затухание на ближнем конце;

OF - волоконный световод;

PL - стационарная линия;

PMD - зависящий от среды передачи нижний подуровень физического уровня сетевого интерфейса Ethernet (physical media dependent sublayer);

PS AACR-F - суммарная межкабельная защищенность на дальнем конце;

PS AACR-F_ср - усредненная межкабельная суммарная защищенность на дальнем конце;

PS ACR - суммарная защищенность;

PS ACR-F - суммарная защищенность на дальнем конце;

PS ACR-N - суммарная защищенность на ближнем конце;

PS AFEXT - суммарное межкабельное переходное затухание на дальнем конце (Power sum alien far-end crosstalk (loss));

PS AFEXT_норм - нормализованная суммарная межкабельная наводка на дальнем конце;

PS ANEXT - суммарное межкабельное переходное затухание на ближнем конце;

PS ANEXT_ср - усредненное суммарное межкабельное переходное затухание на ближнем конце;

PS FEXT - суммарное переходное затухание на дальнем конце;

PS NEXT - суммарное переходное затухание на ближнем конце;

RL - возвратные потери;

SC - абонентский разъем (волоконно-оптический разъем), разъем типа SC;

TCL - затухание асимметрии на ближнем конце;

TCTL - затухание асимметрии на дальнем конце;

TI - измерительный интерфейс;

TP-PMD - зависящий от среды передачи нижний подуровень физического уровня сетевого интерфейса Ethernet - витая пара;

TV - телевидение.

3.3 Обозначения

3.3.1 Переменные

A - коэффициент матрицы передачи;

[C] - соединение;

D - элемент матрицы передачи;

F - суммарная длина коммутационных шнуров/перемычек, аппаратных шнуров и абонентских шнуров;

H - максимальная длина стационарного горизонтального кабеля;

K - коэффициент увеличения затухания в кабеле;

L - длина кабеля;

I - количество активных субканалов;

N - количество передающих каналов активных субканалов;

X - коэффициент электрического удлинения шнурового кабеля;

Y - коэффициент электрического удлинения кабеля точки консолидации;

Z - комплексное полное сопротивление (импеданс);

NVP - отношение скорости распространения к скорости света (NVP = v/c);

c - скорость света в вакууме;

e - основание натурального логарифма;

f - частота;

i - номер активной пары;

j - мнимая единица;

k - номер принимающей пары;

lg - log10;

n - общее количество пар (i < k < n);

t - время;

v - скорость распространения.

3.3.2 Индексы

C2 - индекс для обозначения характеристики, измеренной от разъема в этажном коммутационном (кроссовом) узле (второй разъем);

CH - индекс для обозначения кабельного тракта;

CP - индекс для обозначения точки консолидации;

PL - индекс для обозначения характеристики стационарной линии;

ИР - индекс для обозначения характеристики, измеренной от ИР;

ср - индекс для обозначения усреднения параметра;

каб - индекс для обозначения характеристики кабеля;

тракт - индекс для обозначения характеристики тракта;

разъем - индекс для обозначения характеристики разъема;

каб.шн - индекс для обозначения характеристики шнурового кабеля;

вх - индекс для обозначения условий на входе;

ближн - индекс для обозначения характеристик ближнего конца;

норм - индекс для обозначения нормализованного параметра;

дальн - индекс для обозначения характеристики дальнего конца.

4 Соответствие

Положения, входящие в настоящий стандарт, могут быть включены в проектную документацию в качестве индивидуальных требований в части достижения необходимых характеристик кабельной системы.

Приложение А содержит требования и рекомендации по тестированию кабельных трактов и стационарных линий с целью определения их соответствия настоящему стандарту.

В приложении Б определены испытания механических характеристик и характеристик устойчивости к влияющим факторам окружающей среды коммутационного оборудования.

В приложении В приведена справочная информация по электромагнитным характеристикам.

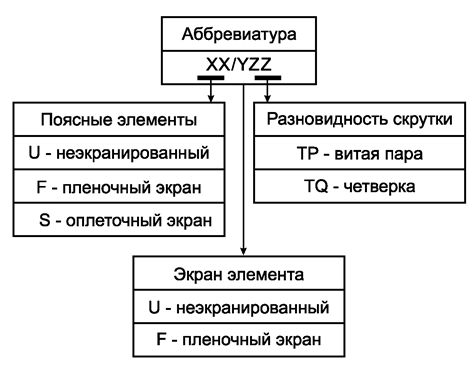

В приложении Г приведены аббревиатуры для обозначения симметричных кабелей.

5 Структура структурированной кабельной системы

5.1 Функциональные элементы

Структурированная кабельная система содержит некоторые или все функциональные элементы, показанные на рисунке 1.

Рисунок 1 - Общие функциональные элементы

К функциональным элементам относятся:

а) информационная розетка (ИР);

б) точка консолидации (CP);

в) кабель горизонтальной подсистемы (может содержать кабель Y и кабель Z при наличии точки консолидации);

г) этажный коммутационный узел (кросс);

д) прочие кабели магистральных подсистем;

е) прочие коммутационные узлы.

Группы этих функциональных элементов, соединенных вместе, образуют кабельные подсистемы.

Наличие отдельных магистральных подсистем определяется проектом.

Соединения отдельных подсистем могут быть активными с помощью соответствующего активного оборудования или пассивными. Для выполнения подключения используются схемы интерконнекта и кросс-коннекта, показанные на рисунках 2 и 3 соответственно.

В случае применения централизованной оптической архитектуры не рекомендуется использование неразъемных сростков, так как их применение ограничивает функциональную гибкость кабельной системы.

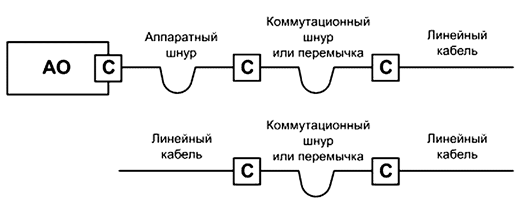

Рисунок 2 - Соединение по схеме интерконнекта

Рисунок 3 - Соединение по схеме кросс-коннекта

5.2 Интерфейсы

Стационарная линия любой подсистемы структурированной кабельной системы имеет интерфейсы. Для подключения к интерфейсу могут быть использованы схемы интерконнекта и кросс-коннекта, показанные на рисунках 2 и 3. Точка консолидации интерфейсом не является, и подключение через нее активного оборудования к кабельной системе не разрешается.

Интерфейсы дополнительно делятся на интерфейсы оборудования E и тестовые интерфейсы T. Места расположения интерфейсов с их привязкой к отдельным подсистемам показаны на рисунке 4.

Тестовые интерфейсы структурированной кабельной системы расположены на концах стационарных линий и точки консолидации при ее наличии. Места расположения интерфейсов с их привязкой к отдельным подсистемам показаны на рисунке 4.

а) Горизонтальная подсистема

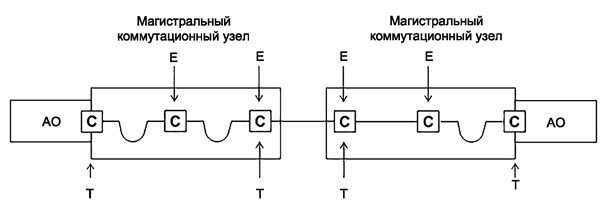

б) Магистральные подсистемы

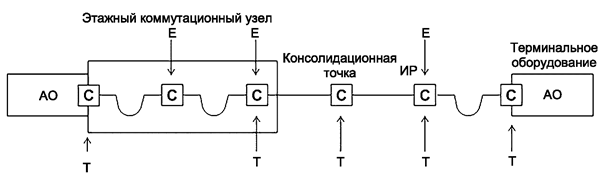

Рисунок 4 - Интерфейсы оборудования и тестовые интерфейсы

5.3 Подсистемы структурированной кабельной системы

5.3.1 Горизонтальная подсистема

Горизонтальная подсистема включает компоненты цепей передачи от этажного коммутационного узла до информационной розетки.

Горизонтальная подсистема включает:

а) горизонтальный стационарный кабель (или кабели Y и Z на рисунке 1 при наличии точки консолидации);

б) коммутационные шнуры и перемычки в этажном коммутационном узле (кроссе);

в) розеточные модули информационной розетки ИР, подключенные к горизонтальному стационарному кабелю (или кабелю Y на рисунке 1 при наличии точки консолидации);

г) коммутационные панели этажного коммутационного узла при реализации последнего по схеме интерконнекта и кросс-коннекта (см. рисунки 2 и 3), подключенные к горизонтальному стационарному кабелю;

д) опциональную точку консолидации;

е) информационные розетки.

Аппаратные шнуры не считаются частью горизонтальной подсистемы, т.к. на их конструкцию может оказать значительное влияние аппаратура конкретного приложения.

5.3.2 Магистральные подсистемы

Магистральная подсистема включает компоненты цепей передачи от этажного коммутационного узла до коммутационного узла кампуса. В состав каждой такой подсистемы входят:

а) магистральные кабели;

б) коммутационные шнуры и перемычки в коммутационном узле кампуса и коммутационном узле здания;

в) коммутационные панели в телекоммуникационных узлах кампуса и здания.

Аппаратные шнуры не считаются частью кабельной подсистемы, т.к. на их конструкцию может оказать значительное влияние аппаратура конкретного приложения.

5.3.3 Структура магистральных подсистем

5.3.3.1 Магистральная подсистема кампуса

Магистральная подсистема кампуса при ее наличии включает:

а) магистральные кабели кампуса;

б) входной кросс для подключения к соединительным линиям оператора связи;

в) коммутационные шнуры и перемычки в коммутационном узле кампуса;

г) коммутационные панели коммутационного узла кампуса, подключенные к магистральным кабелям кампуса.

5.3.3.2 Магистральная подсистема здания

Магистральная подсистема здания включает:

а) магистральные кабели здания;

б) коммутационные шнуры и перемычки в коммутационном узле здания и коммутационном узле этажа;

в) коммутационные панели коммутационного узла этажа, относящиеся к магистральной подсистеме здания;

г) коммутационные панели коммутационного узла здания.

5.3.4 Резервные линии

Резервные линии соединяют коммутационные узлы одного уровня, являются опциональными и дополняют линии базовой иерархической топологии.

В состав резервных линий входят:

а) стационарные кабели резервных линий;

б) коммутационные шнуры и перемычки на соединяемых коммутационных узлах;

в) коммутационные панели соединяемых коммутационных узлов.

5.3.5 Тракт (канал) и стационарная линия

Параметры передачи и влияния трактов и стационарных линий определены в разделах 6 и 7, соответственно.

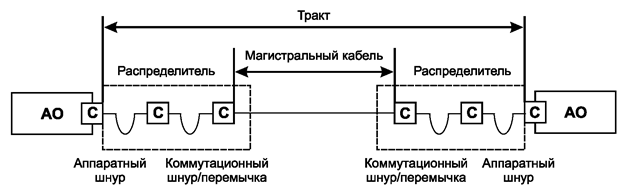

Тракт представляет собой цепь передачи сигнала от разъема активного оборудования до разъема терминального оборудования.

Кабельный тракт горизонтальной подсистемы, реализованный по схеме интерконнекта, включает в себя стационарную линию горизонтальной подсистемы, аппаратный шнур терминального оборудования, аппаратный шнур или перемычку в этажном коммутационном узле.

Кабельный тракт горизонтальной подсистемы, реализованный по схеме кросс-коннекта, включает в себя стационарную линию горизонтальной подсистемы, аппаратный шнур терминального оборудования, аппаратный шнур или перемычку, панель отображения, шнур отображения и коммутационный шнур в этажном коммутационном узле.

В состав кабельного тракта горизонтальной подсистемы вне зависимости от схемы его реализации может входить дополнительная точка консолидации.

При необходимости передачи на большое расстояние в состав тракта могут входить две или более стационарные линии вместе с аппаратными шнурами активного и терминального оборудования.

В состав кабельного тракта не входят вилки аппаратных шнуров, которые включены в активное и терминальное оборудование.

Стационарная линия представляет собой цепь передачи сигнала, которая включает линейный кабель и фиксированные компоненты разъемов на коммутационной панели и в информационной розетке. В случае наличия опциональной точки консолидации в составе стационарной линии используется два кабеля Y и Z (см. рисунок 1).

6 Параметры тракта

6.1 Общие положения

Пропускную способность тракта определяют между разъемами соединяемого активного и терминального оборудования. При ее определении не учитывают подвижные элементы разъема, которые включены в активное и терминальное оборудование.

Кабельный тракт считается соответствующим требованиям определенного класса только в случае выполнения всех норм, приведенных в разделе 6.

Работоспособность аппаратуры конкретного приложения определяется пропускной способностью тракта, которая, в свою очередь, зависит от длины тракта, количества разъемов и характеристик отдельных компонентов, а также от условий окружающей среды, в которых находится тракт. Пропускная способность тракта может сохраняться при увеличенной протяженности тракта в случае сокращения количества разъемов и применения компонентов с улучшенными параметрами.

6.2 Устойчивость к факторам внешней среды

6.2.1 Общие положения

Нормируемые параметры кабельного тракта должны соответствовать требованиям при определенных условиях окружающей среды.

Компоненты СКС по уровню обеспечиваемой ими защиты делятся на три группы в соответствии с 6.2.2.

Жесткость факторов окружающей среды может быть различной в разных частях тракта. Например, один конец тракта может находиться в офисной зоне, тогда как второй - в более жестких условиях. Эту особенность следует учитывать при подборе элементной базы.

Уровень защиты отдельных компонентов кабельного тракта можно снизить до офисного в случае применения дополнительных защитных мероприятий. Рабочая температура кабеля всегда задается температурой окружающей среды.

6.2.2 Классификация влияющих факторов окружающей среды

Влияющие факторы окружающей среды делятся на четыре группы и три класса так, как это отражено в таблице 1.

Определенные среды (например, с повышенным уровнем радиации, химическая, пожароопасная, взрывоопасная, зараженная грызунами, соляной туман) требуют выполнения дополнительных защитных мероприятий. Подробная информация о конкретных средах приведена в [1].

Таблица 1

Влияющие факторы

Параметры более высокого класса всех групп включают параметры более низкого класса. Например, компоненты кабельного тракта класса M₂ а также весь тракт нормально функционируют при параметрах окружающей среды, определенной классом M₁.

Факторы окружающей среды могут быть классифицированы с использованием любой комбинации элементов матрицы MICE, например, M₁I₂C₃E₁.

Конкретные требования к факторам внешней среды определены в таблице 2.

Таблица 2

Параметры окружающей среды

6.3 Параметры симметричной кабельной системы

6.3.1 Общие положения

В настоящем стандарте определены следующие классы для симметричных кабельных систем:

а) класс A с верхней граничной частотой 100 кГц;

б) класс B с верхней граничной частотой 1 МГц;

в) класс C с верхней граничной частотой 16 МГц;

г) класс D с верхней граничной частотой 100 МГц;

д) класс E с верхней граничной частотой 250 МГц;

е) класс E_A с верхней граничной частотой 500 МГц;

ж) класс F с верхней граничной частотой 600 МГц;

и) класс F_A с верхней граничной частотой 1000 МГц.

Кабельный тракт класса A определен таким образом, чтобы обеспечивать поддержку приложений класса A. Аналогичным образом, кабельные тракты классов B, C, D, E, E_A, F и F_A обеспечивают поддержку приложений классов B, C, D, E, E_A, F и F_A соответственно. Кабельные тракты конкретного класса поддерживают все приложения более низкого класса. Класс A считается низшим.

Поддерживаются также дополнительные классы для симметричных кабельных систем:

а) класс BCT-B с верхней граничной частотой 1000 МГц;

б) класс I и класс II с верхней граничной частотой 2000 МГц.

Кабельная система класса BCT-B по рабочему затуханию и другим параметрам, связанным с длиной, дополнительно делится на два подкласса L и M. Эти подклассы предъявляют идентичные требования к характеристикам для всех остальных параметров передачи.

В приложении Д перечислены приложения для симметричных кабельных систем различных классов. Требования в 6.3 приведены в виде пределов, вычисленных с точностью до одного знака после запятой, с использованием формулы для определенного диапазона частот. Пределы задержки распространения и разности времен задержки вычисляются с точностью до трех знаков после запятой. Дополнительные таблицы носят справочный характер и содержат ограничения, полученные из соответствующей формулы для основных частот. Часть характеристик имеет постоянные значения (плато) в определенных диапазонах частот. Эти плато неточно отражают поведение системы. Они были добавлены в целях указания ориентиров для измерений.

6.3.2 Выбор компонентов

Если не указано иное, параметры, указанные в 6.3, применимы ко всем разновидностям трактов, в т.ч. экранированным с экранами любого вида.

Номинальное волновое сопротивление тракта составляет 100 Ом. Это достигается за счет конструкции и выбора компонентов кабельной системы (независимо от их номинального сопротивления). В случае совместного использования кабелей требования к переходному затуханию корректируются в соответствии с требованиями 9.1.2.5.1.

6.3.3 Параметры тракта

6.3.3.1 Возвратные потери

Требования к возвратным потерям задаются только к трактам класса C и выше, в т.ч. BCT-B, I и II.

RL каждой пары тракта должны соответствовать требованиям, указанным в таблице 3.

Значение RL каждой пары тракта на фиксированных частотах приведено в таблице 4 для справки.

Требования к возвратным потерям должны соблюдаться на обоих концах тракта. Значения RL на частотах, где IL ниже 3,0 дБ, носят справочный характер.

Таблица 3

Возвратные потери в тракте

Таблица 4

Значения возвратных потерь в тракте на фиксированных частотах

6.3.3.2 Рабочее затухание/затухание

В настоящем стандарте используется термин "рабочее затухание" для описания ослабления сигнала при его прохождении через стационарные линии и тракты, а также через отдельные их компоненты.

Параметр "затухание" используется в процессе определения следующих параметров:

а) защищенность на ближнем конце (ACR-N), см. 6.3.3.4,

б) защищенность на дальнем конце (ACR-F), см. 6.3.3.5,

в) затухание асимметрии и затухание излучения, см. 6.3.3.12,

г) межкабельная суммарная защищенность на дальнем конце (PS AACR-F), см. 6.3.3.13.3.

Для расчета ACR-N, PS ACR-N, ACR-F, PS ACR-F и PS AACR-F должно использоваться соответствующее значение рабочего затухания.

Требования к рабочему затуханию применимы ко всем классам трактов.

Рабочее затухание каждой пары тракта должно соответствовать требованиям, приведенным в таблице 5.

Значение рабочего затухания тракта для наихудшего случая на фиксированных частотах приведено в таблице 6 для справки.

Таблица 5

Рабочее затухание тракта

Класс	Частота, МГц	Рабочее затухание, дБ, не более
A	f = 0,1	16,0 <1>
B	f = 0,1	5,5 <1>
	f = 1	5,8 <1>
C	1 <= f <= 16	<1>
D	1 <= f <= 100	<1>
E	1 <= f <= 250	<1>
EA	1 <= f <= 500	<1>
F	1 <= f <= 600	<1>
FA	1 <= f <= 1000	<1>
BCT-B-L	1 <= f <= 1000	<2>
BCT-B-M	1 <= f <= 1000	<2>
I	1 < f <= 500	<3>
	500 < f <= 2000	<4>
II	1 < f <= 2000	<5>
<1> Рабочее затухание на частотах, где расчетные значения составляют менее 4,0 дБ, должно приниматься равными 4,0 дБ. <2> Рабочее затухание на частотах, где расчетные значения составляют менее 2,0 дБ, должно приниматься равными 2,0 дБ. <3> Данная формула получена с использованием: . <4> Данная формула получена с использованием: . <5> Рабочее затухание на частотах, где расчетные значения составляют менее 3,0 дБ, должно приниматься равными 3,0 дБ.

Таблица 6

Значения рабочего затухания тракта на фиксированных частотах

6.3.3.3 Переходное затухание на ближнем конце (NEXT)

6.3.3.3.1 Межпарный NEXT

Требования к NEXT применимы ко всем классам трактов.

Минимально допустимые значения NEXT между любыми парами тракта должны соответствовать таблице 7.

Минимально допустимые значения NEXT для каждой пары тракта на фиксированных частотах приведены в таблице 8 для справки.

Требования к NEXT должны выполняться на обоих концах тракта. Значения NEXT на частотах, где IL ниже 4,0 дБ, приведены для справки.

Таблица 7

NEXT тракта

Класс	Частота, МГц	NEXT <1>, дБ, не менее
A	f = 0,1	27,0
B	0,1 <= f <= 1	25 - 15 lg(f)
C	1 <= f <= 16	39,1 - 16,4 lg(f)
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 <= f <= 500	<2>, <3>
F	1 <= f <= 600
FA	1 <= f <= 1000	<3>, <4>
BCT-B	1 <= f <= 1000	<3>, <4>
I	1 <= f <= 500
	500 < f <= 2000
II	1 <= f <= 1000
	1000 < f <= 1600
	1600 < f <= 2000
<1> Расчетные значения NEXT величиной более 65,0 дБ должны приниматься равными 65,0 дБ. <2> Если рабочее затухание тракта класса EA на частоте 450 МГц составляет менее 12 дБ, то необходимо из указанной выше формулы вычесть значение 1,4((f - 50)/50) для диапазона частот от 450 до 500 МГц. <3> Значения в формулах не эквивалентны характеристикам компонентов. <4> Если рабочее затухание тракта класса FA на частоте 900 МГц составляет менее 17 дБ, то необходимо из указанной выше формулы вычесть значение 2,8((f - 900)/100) для диапазона частот от 900 до 1000 МГц.

Таблица 8

Значение NEXT тракта на фиксированных частотах

6.3.3.3.2 Суммарное переходное затухание на ближнем конце PS NEXT

Параметр PS NEXT нормируется для трактов классов от D до F_A, BCT-B, I и II.

PS NEXT каждой пары тракта должен соответствовать требованиям таблицы 9.

PS NEXT каждой пары тракта для наихудшего случая на фиксированных частотах приведен в таблице 10 для справки.

Требования PS NEXT должны выполняться на обоих концах тракта. Значения PS NEXT на частотах, где IL ниже 4,0 дБ, приведены для справки.

PS NEXT_k пары k вычисляется следующим образом:

, (1)

где n - общее количество пар;

NEXT_ik - переходное затухание на ближнем конце между парами i и k.

Таблица 9

PS NEXT тракта

Класс	Частота, МГц	PS NEXT, дБ, не менее <1>
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 <= f <= 500	<2>, <3>
F	1 <= f <= 600
FA	1 <= f <= 1000	<3>, <4>
BCT-B	1 <= f <= 1000	<3>, <4>
I	1 <= f <= 500
	500 < f <= 2000
II	1 <= f <= 1000
	1000 < f <= 1600
	1600 < f <= 2000
<1> Расчетные PS NEXT более 62,0 дБ должны приниматься равными 62,0 дБ. <2> Если рабочее затухание тракта класса EA на частоте 450 МГц составляет менее 12 дБ, то необходимо из указанной выше формулы вычесть значение 1,4((f - 450)/50) для диапазона частот от 450 до 500 МГц. <3> Значения в формулах не эквивалентны характеристикам компонентов. <4> Если рабочее затухание тракта класса FA на частоте 900 МГц составляет менее 17 дБ, то необходимо из указанной выше формулы вычесть значение 2,8((f - 900)/100) для диапазона частот от 900 до 1000 МГц.

Таблица 10

Значения PS NEXT тракта на фиксированных частотах

6.3.3.4 Защищенность на ближнем конце

6.3.3.4.1 Общие положения

Требования к ACR-N и PS ACR-N применимы только к трактам классов от D до F_A, BTC-B, I и II.

За исключением наименования, определение и формулы для ACR-N и PS ACR-N идентичны тем, которые использовались для ACR и PS ACR, соответственно.

6.3.3.4.2 Защищенность на ближнем конце ACR-N

Защищенность ACR-N - разность между уровнем по мощности (напряжению) сигнала и уровнем переходной помехи по мощности (напряжению) на ближнем конце витой пары.

ACR-N для каждой комбинации пар тракта рассчитывают как разность NEXT и рабочего затухания (IL) для трактов всех классов по формуле

ACR-N_ik = NEXT_ik - IL_k, (2)

где NEXT_ik - переходное затухание на ближнем конце, между парой i и k;

IL_k - рабочее затухание в паре k.

За величину ACR-N тракта принимают значение

 . (3)

Минимально допустимые значения ACR-N на фиксированных частотах приведены в таблице 11 для справки.

Требования к ACR-N должны выполняться на обоих концах тракта.

Таблица 11

Значения ACR-N для тракта на фиксированных частотах

6.3.3.4.3 Суммарная защищенность PS ACR-N

PS ACR-N - разность между уровнем по мощности (напряжению) сигнала и уровнем суммарной переходной помехи по мощности (напряжению) на ближнем конце витой пары.

Величина PS ACR-N каждой пары тракта численно равна разнице значений PS NEXT, приведенных в таблице 9, и значений IL, приведенных в таблице 5, для соответствующего класса.

Значения PS ACR-N каждой пары тракта на фиксированных частотах приведены в таблице 12 для справки.

Требования к PS ACR-N должны выполняться на обоих концах тракта.

PS ACR-N_k пары k для каждой из пар тракта всех классов рассчитывают как разность PS NEXT и IL по формуле

PS ACR-N_i = PS NEXT_k - IL_k, (4)

где k - номер принимающей пары;

PS NEXT_k - суммарное переходное затухание на ближнем конце для пары k;

IL_k - рабочее затухание пары k.

За величину PS ACR-N тракта принимают значение:

. (5)

Таблица 12

Значения PS ACR-N для тракта на фиксированных частотах

6.3.3.5 Защищенность на дальнем конце

6.3.3.5.1 Общие положения

Требования к ACR-F и PS ACR-F применимы только к трактам классов от D до F_A, BCT-B, I и II.

6.3.3.5.2 Защищенность на дальнем конце ACR-F

Защищенность на дальнем конце (ACR-F) для любой комбинации пар тракта должна соответствовать требованиям, приведенным в таблице 13.

Минимально допустимые значения ACR-F для каждой комбинации пар тракта на фиксированных частотах приведены в таблице 14 для справки.

ACR-F_ik для сочетания пар i и k вычисляется следующим образом:

ACR-F_ik = FEXT_ik - IL_k, (6)

где i - номер влияющей пары;

k - номер пары, подверженной влияниям;

FEXT_ik - переходное затухание на дальнем конце между парой i и парой k;

IL_k - рабочее затухание пары k.

Таблица 13

ACR-F для тракта

Класс	Частота, МГц	ACR-F <1>, <2>, дБ, не менее
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 <= f <= 500
F	1 <= f <= 600
FA	1<= f <= 1000
BCT-B-L	1 <= f <= 1000
BCT-B-M	1 <= f <= 1000
I	1 <= f <= 2000
II	1 <= f <= 1000
	1000 < f < 1600
	1600 <= f <= 2000
<1> Значения ACR-F на частотах, на которых величина FEXT превышает 70,0 дБ, приведены для справок. <2> На частотах, где расчетные значения ACR-F превышают 65,0 дБ, ее принимают равной 65,0 дБ.

Таблица 14

Значение ACR-F для тракта на фиксированных частотах

6.3.3.5.3 Суммарная защищенность на дальнем конце PS ACR-F

Минимально допустимые значения PS ACR-F каждой пары тракта должна соответствовать таблице 15.

Минимально допустимые значения PS ACR-F для каждой пары тракта на фиксированных частотах приведены в таблице 16 для справок.

Значения PS ACR-F_k для пары k вычисляют следующим образом:

, (7)

где i - номер влияющей пары;

k - номер пары, подверженной влиянию;

n - количество пар в тракте;

FEXT_ik - переходное затухание на дальнем конце k между парами k;

IL_k - рабочее затухание пары k.

Таблица 15

PS ACR-F для тракта

Класс	Частота, МГц	PS ACR-F <1>, <2>, дБ, не менее
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 <= f <= 500
F	1 <= f <= 600
FA	1 <= f <= 1000
BCT-B-L	1 <= f <= 1000
BCT-B-M	1 <= f <= 1000
I	1 <= f <= 2000
II	1 <= f <= 1000
	1000 < f < 1600
	1600 <= f <= 2000
<1> PS ACR-F на частотах, на которых величина PS FEXT превышает 67,0 дБ, приведены для справок. <2> На частотах, где расчетные значения PSACR-F превышают 62,0 дБ, значения PS ACR-F принимают равными 65,0 дБ.

Таблица 16

Значения PS ACR-F для тракта на фиксированных частотах

6.3.3.6 Шлейфовое сопротивление по постоянному току

Требования к шлейфовому сопротивлению по постоянному току применимы к классам от A до F_A, BCT-B, I и II.

Шлейфовое сопротивление по постоянному току каждой пары тракта должно соответствовать требованиям, приведенным в таблице 17.

Таблица 17

Шлейфовое сопротивление по постоянному току

При использовании оборудования PoE дистанционного питания, требования к компонентам тракта в части характеристик сопротивления по постоянному току и дисбаланса сопротивления по постоянному току (внутри и между парами) приведены в [3].

6.3.3.7 Омическая асимметрия жил по постоянному току

Омическая асимметрия жил по постоянному току нормируется для СКС классов от A до F_A, BCT-B, I и II каждой жилы в любой паре тракта не должна превышать 3% или 0,200 Ом, в зависимости от того, какое значение больше. Максимальная омическая асимметрия отдельных пар тракта не должна превышать 7% или 0,1 Ом, в зависимости от того, какое значение больше.

Примечание - В процессе полевых измерений при получении расчетных значений меньше 0,2 Ом результат округляется до 0,2 Ом.

При использовании оборудования PoE дистанционного питания, требования к компонентам тракта в части внутрипарного и межпарного шлейфового сопротивления и омической асимметрии жил (внутри и между парами) приведены в [3].

6.3.3.8 Нагрузочная способность по постоянному току

Допустимый постоянный ток нагрузки нормируется для трактов классов от C до F_A, BCT-B, I и II.

Каждый проводник тракта должен поддерживать непрерывную передачу постоянного тока 0,75 А при рабочих температурах до 60 °C.

Допустимый постоянный ток нагрузки зависит также от конструкции жилы, количества кабелей в жгуте, условий окружающей среды и иных факторов.

Информация о допустимом постоянном токе нагрузки в зависимости от типа оборудования дистанционного питания приведена в [3].

Устройство и условия эксплуатации тракта должны учитывать влияние на параметры коммутации (замыкания и размыкания) под нагрузкой (см. раздел 10 и приложение Б).

6.3.3.9 Электрическая прочность изоляции

Электрическая прочность изоляции задается для трактов классов от D до F_A, BCT-B, I и II.

Кабели должны выдерживать испытательное напряжение между жилами и между всеми жилами и экранами:

- 1 кВ постоянного тока в течение 1 мин; или

- 2,5 кВ постоянного тока в течение 2 с; или

- 0,7 кВ переменного тока частотой 50 Гц в течение 1 мин; или

- 1,7 кВ переменного тока частотой 50 Гц в течение 2 с.

6.3.3.10 Время задержки сигнала (Propagation delay)

Максимальное время нормируется для трактов классов от A до F_A, BCT-B, I и II.

Время задержки сигнала для каждой пары тракта должно соответствовать требованиям, приведенным в таблице 18.

Максимальные значения времени задержки сигнала для каждой пары тракта на фиксированных частотах приведены в таблице 19 для справок.

Таблица 18

Время задержки сигнала для тракта

Класс	Частота, МГц	Время задержки, мкс, не более
A	f = 0,1	20,000
B	0,1 <= f <= 1	5,000
C, D, E, EA, F, FA	1 <= f <= fu <1>
BCT-B-L	1 <= f <= 1000
BCT-B-M	1 <= f <= 1000
I	1 <= f <= 2000
II	1 <= f <= 2000
<1> fu - верхняя частота тракта определенного класса.

Таблица 19

Время задержки сигнала тракта на фиксированных частотах

6.3.3.11 Разность времен задержки сигнала (Delay skew)

Требования к максимальному значению разности времен задержки по парам применимы к трактам классов от A до F_A, BCT-B, I и II.

Разность времен задержки между всеми парами тракта должна соответствовать требованиям таблицы 20.

Таблица 20

Разность времен задержки для тракта

6.3.3.12 Затухание асимметрии, защищенность от затухания асимметрии на дальнем конце и затухание излучения

6.3.3.12.1 Общие положения

Затухание асимметрии на ближнем конце TCL и защищенность от затухания асимметрии на дальнем конце ELTCTL задается для неэкранированных и экранированных систем классов I и II. Затухание излучения задается для экранированных систем.

Дополнительная информация по этим параметрам приведена в приложении В.

6.3.3.12.2 Затухание асимметрии на ближнем конце

Минимальные требования к TCL применимы к неэкранированным системам и экранированным системам классов I и II. TCL тракта, который предназначен для использования среды передачи Ex, должен соответствовать требованиям таблицы 21. TCL тракта класса I или II должен соответствовать требованиям таблицы 23.

Затухание асимметрии на ближнем конце TCL и защищенность от затухания асимметрии на дальнем конце ELTCTL задается для неэкранированных и экранированных систем классов I и II. Минимально допустимые значения TCL для каждой пары тракта на фиксированных частотах приведены в таблицах 22 и 24 для справок.

Требования к TCL должны выполняться на обоих концах тракта.

Таблица 21

Затухание асимметрии TCL неэкранированных трактов

Таблица 22

Затухание асимметрии TCL неэкранированных трактов на фиксированных частотах

Таблица 23

TCL трактов классов I и II

Таблица 24

Затухание асимметрии TCL трактов классов I и II на фиксированных частотах

6.3.3.12.3 Защищенность от затухания асимметрии на дальнем конце ELTCTL

Защищенность от затухания асимметрии на дальнем конце ELTCTL равна разности между уровнем по мощности (напряжению) сигнала на дальнем конце симметричной цепи пары и уровнем помехи на дальнем конце несимметричной цепи той же пары.

Требования к ELTCTL выдвигаются только к трактам классов от D до E_A, I и II.

Защищенность от затухания асимметрии тракта в соответствии с классом электромагнитной устойчивости Ex, должна соответствовать требованиям таблицы 25. ELTCTL тракта класса I или II должна соответствовать требованиям таблицы 27.

Минимально допустимые значения ELTCTL для каждой пары тракта на фиксированных частотах должны соответствовать таблицам 26 и 28.

Требования ELTCTL должны выполняться на обеих концах тракта.

Таблица 25

ELTCTL неэкранированных трактов

Таблица 26

ELTCTL неэкранированных трактов на фиксированных частотах

Таблица 27

ELTCTL для трактов классов I и II

Таблица 28

Информативные значения ELTCTL трактов классов I и II на фиксированных частотах

6.3.3.12.4 Затухание излучения

Требования по минимально допустимому значению затухания излучения применимы только к трактам классов от D до F_A, BCT-B, I и II.

Затухание излучения с учетом класса E_x электромагнитной устойчивости должно соответствовать таблице 29. Требования к затуханию излучения должны выполняться на обоих концах тракта.

Таблица 29

Затухание излучения трактов экранированных систем

6.3.3.13 Межкабельная наводка

6.3.3.13.1 Общие положения

Требования к межкабельному переходному затуханию выдвигаются к трактам классов E_A, F, F_A, I и II.

Межкабельное переходное затухание трактов классов F и E_A считается равным.

Затухание излучения, необходимое для нормирования наводок, определяют согласно настоящему разделу.

6.3.3.13.2 Суммарное межкабельное переходное затухание на ближнем конце

Требования к минимальному PS ANEXT каждой пары тракта приведены в таблице 30.

Минимально допустимые значения PS ANEXT каждой пары тракта на фиксированных частотах приведены в таблице 31.

Требования к PS ANEXT должны выполняться на обоих концах тракта.

PS ANEXT_k пары k вычисляется следующим образом:

, (8)

где k - номер влияющей пары во влияющем тракте;

i - номер пары в тракте, подверженном влиянию;

I - номер принимающего канала тракта, подверженного влиянию;

N - количество влияющих трактов;

n - количество принимающих пар влияющих трактов;

ANEXT_I,i,k - межкабельное переходное затухание на ближнем конце, между парой i, подверженной влиянию, и парой k влияющего тракта I.

Таблица 30

PS ANEXT тракта

Класс	Частота, МГц	PS ANEXT, дБ, не менее
EA <1>, <2>	1 <= f < 100	80 - 10lg(f)
	100 <= f <= 500	90 - 15lg(f)
FA <1>, <2>	1 <= f < 100	95 - 10lg(f)
	100 <= f <= 1000	105 - 15lg(f)
I	1 <= f < 100	105 - 10lg(f)
	100 <= f <= 2000	115 - 15lg(f)
II <3>	1 <= f < 100	105 - 10lg(f)
	100 <= f <= 2000	115 - 15lg(f)
<1> На частотах, где расчетные значения PS ANEXT превышают 67,0 дБ, величину PS ANEXT принимают равной 67,0 дБ. <2> Если значение параметра  не превышает 7 дБ, то для всех частот f > 100 МГц из PS ANEXT вычитается поправка   ,   где f - частота, МГц; ; IL100 МГц,i - величина рабочего затухания пары i на частоте 100 МГц. <3> На частотах, где расчетные значения PS ANEXT превышают 75,0 дБ, величину PS ANEXT принимают равной 75,0 дБ.

Таблица 31

PS ANEXT тракта на фиксированных частотах

6.3.3.13.3 PS AACR-F (суммарная межкабельная защищенность на дальнем конце)

Требования к минимальному суммарному межкабельному переходному затуханию на дальнем конце PS AACR-F для каждой пары тракта приведены в таблице 32.

Минимально допустимые значения PS AACR-F тракта на фиксированных частотах приведены в таблице 33 для справки.

Требования к PS AACR-F должны выполняться на обоих концах тракта.

PS AACR-F вычисляется по значениям PS AFEXT и рабочего затухания влияющего тракта и тракта, подверженного влиянию.

Значение PS AACR-F_k пары k, подверженной влиянию, определяется по формуле

PS AACR-F_k = PS AFEXT_k - IL_k, (9)

где IL_k - измеренное рабочее затухание пары k тракта, подверженного влиянию;

PS AFEXT_k - суммарная межкабельная защищенность на дальнем конце пары k, определяемая по формуле:

, (10)

где k - номер пары, подверженной влиянию;

i - номер пары влияющего тракта I;

I - номер влияющего тракта;

N - количество влияющих трактов;

n - количество пар влияющего тракта I;

AFEXT_I,i,k - межкабельное переходное затухание на дальнем конце, между влияющей парой i влияющего тракта I и парой k тракта, подверженного влиянию.

Таблица 32

PS AACR-F тракта

Таблица 33

Значения PS AACR-F для тракта на фиксированных частотах

6.3.3.13.4 PS AACR-F_ср (средняя суммарная межкабельная защищенность на дальнем конце)

Требования к минимальной средней суммарной межкабельной защищенности на дальнем конце PS AACR-F_ср тракта приведены в таблице 34.

Минимально допустимые PS AACR-F_ср каждой пары тракта на фиксированных частотах приведены в таблице 35 для справки.

Требования к PS AACR-F_ср должны выполняться на обоих концах тракта.

PS AACR-F_ср вычисляется следующим образом.

, (11)

где k - номер пары, подверженной влиянию;

n - количество пар тракта, подверженного влиянию;

PS AACR-F_k - суммарная межкабельная защищенность на дальнем конце пары k тракта, подверженного влиянию.

Таблица 34

Значения PS AACR-F_ср тракта

Таблица 35

Значения PS AACR-F_ср тракта на фиксированных частотах

6.3.3.13.5 Межкабельное переходное затухание и затухание излучения экранированных трактов

Считается, что выполнение норм на затухание излучения тракта, которые приведены в таблице 36, означает выполнение норм на PS ANEXT и PS AACR-F.

Таблица 36

Межкабельное переходное затухание и затухание излучения

6.3.4 Выбор компонентов

Компоненты волоконно-оптической системы рассмотрены в разделах 9, 10 и 11. Оптические волокна характеризуются диаметром сердцевины/оболочки и категорией по передаточным параметрам. При выборе структуры волоконно-оптического кабельного тракта следует руководствоваться данными приложения Е.

6.3.5 Параметры тракта

6.3.5.1 Затухание тракта

При нормировании параметров кабельного тракта следует руководствоваться данными таблицы 75 в части кабелей и таблицы 112 в части соединителей различных видов.

Требования к изменению затухания тракта приведены в ГОСТ Р 53245 и [4].

Затухание тракта на определенной длине волны не должно превышать сумму затуханий образующих его компонентов.

6.3.5.2 Задержка распространения

Общую задержку распространения определяют умножением консервативного значения единичной задержки, на длину тракта. Предельная протяженность тракта может быть ограничена характеристиками используемого активного оборудования (см. приложение Д).

7 Характеристики стационарных линий

7.1 Общие положения

Тестируемая стационарная линия с двумя соединениями, которая показана на рисунке 5, входит в состав магистральной и горизонтальной подсистемы.

Тестируемая стационарная кабельная система с тремя соединениями, которая показана на рисунке 5, может применяться в составе магистральных и горизонтальной подсистемы. В ее состав входит стационарный кабель, идущий от распределителя коммутационного этажного узла к точке консолидации, кабель точки консолидации, который соединяет ее с информационной розеткой. Функции, выполняемые точкой консолидации и информационной розеткой, зависят от назначения кабельной системы. Измерения, выполненные для этой конфигурации, теряют актуальность при замене кабеля точки консолидации.

Стационарная линия точки консолидации должна быть протестирована в соответствии с правилами, применяемыми при работе со стационарными линиями с двумя соединениями.

Во всех конфигурациях интерфейсом стационарной линии считается фиксированный разъем распределителя и информационной розетки ИР. Подвижный разъем тестового шнура, который подключается к фиксированному разъему тестируемой стационарной линии рассматривается как часть последней.

При измерениях пропускной способности стационарной линии следует принимать во внимание ухудшение ее параметров при увеличении температуры свыше 20 °C.

Рисунок 5 - Варианты стационарных линий с двумя и тремя соединениями

7.2 Симметричная кабельная система

7.2.1 Общие положения

Стационарные линии с двумя и тремя соединениями, структуры которых показаны на рисунке 6, входят в состав трактов классов от A до F_A.

Стационарная линия с тремя соединениями, структура которой показана на рисунке 6, не может входить в состав тракта классов BCT-B, I или II.

Параметры, указанные в 7.2, задаются в отношении симметричных экранированных и неэкранированных стационарных линий с общим экраном или без него, если не указано иное. Определение параметров стационарных линий, в т.ч. применяемых при расчетах, приведено в [5], если в 7.2 не указано иное.

Номинальный импеданс симметричных стационарных линий составляет 100 Ом и определяется конструкцией компонентов, входящих в состав стационарной линии.

Параметры, нормируемые в данном разделе, рассчитываются с точностью до одного знака после запятой в определенном диапазоне частот. Задержка распространения и разность времен задержки сигнала вычисляются с точностью до трех знаков после запятой. Для остальных параметров принято Y = 1 для всех классов, L = 90 и n = 3 для классов от A до F_A, L = 7,8 и n = 2 для класса BCT-B-L, L = 21,0 и n = 2 для класса BCT-B-M, и L = 26,0 и n = 2 для классов I и II. Параметры затухания асимметрии на ближнем конце и затухания излучения подлежат уточнению в будущем. Некоторые характеристики имеют характерное плато, введенное с целью задания пределов измерений.

а) Параметры горизонтальной стационарной линии с двумя соединениями, совпадающие с параметрами магистральной стационарной линии с двумя соединениями

б) Параметры стационарной линии точки консолидации, совпадающие с параметрами стационарной линии с двумя соединениями

в) Параметры горизонтальной стационарной линии с тремя соединениями, совпадающие с параметрами магистральной стационарной линии с тремя соединениями

Рисунок 6 - Структуры стационарных линий

7.2.2 Возвратные потери

Значения возвратных потерь каждой пары стационарной линии с двумя или тремя соединениями приведены в таблице 37.

Значения возвратных потерь каждой пары стационарной линии на фиксированных частотах приведены в таблице 38 для справки.

Требования к возвратным потерям должны соблюдаться на обоих концах стационарной линии.

Таблица 37

Возвратные потери стационарной линии с двумя и тремя соединениями

Класс	Частота, МГц	Возвратные потери <1>, дБ, не менее
C	1 <= f <= 16	15,0
D	1 <= f <= 20	19,0
	20 < f <= 100	32 - 10lg(f)
E	1 <= f <= 10	21,0
	10 < f <= 40	26 - 5lg(f)
	40 < f <= 250	34 - 10lg(f)
EA	1 <= f <= 10	21,0
	10 < f <= 40	26 - 5lg(f)
	40 < f <= 398,1	34 - 10lg(f)
	398,1 < f <= 500	8,0
F	1 <= f <= 10	21,0
	10 < f <= 40	26 - 5lg(f)
	40 < f <= 251,2	34 - 10lg(f)
	251,2 < f <= 600	10,0
FA	1 <= f <= 10	21,0
	10 < f <= 40	26 - 5lg(f)
	40 < f <= 251,2	34 - 10lg(f)
	251,2 < f <= 631	10,0
	631 < f <= 1000	38 - 10lg(f)
BCT-B	1 <= f < 10	21,0
	10 <= f < 100	27,6 - 6,3lg(f)
	100 <= f < 251,2	25 - 5lg(f)
	251,2 <= f < 600	25,7 - 5,3lg(f)
	600 <= f < 1000	36 - 9lg(f)
I	1 <= f < 3
	3 <= f < 10	21,0
	10 <= f < 40	26 - 5lg(f)
	40 <= f < 100	18,0
	100 <= f < 464,2	42 - 12lg(f)
	464,2 <= f < 631	10,0
	631 <= f < 1000	38 - 10lg(f)
	1000 <= f < 1600	8,0
	1600 <= f < 2000
II	1 <= f < 3
	3 <= f < 10	21,0
	10 <= f < 40	26 - 5lg(f)
	40 <= f < 100	18,0
	100 <= f < 464,2	42 - 12lg(f)
	464,2 <= f < 631	10,0
	631 <= f < 1000	38 - 10lg(f)
	1000 <= f < 1600	8,0
	1600 <= f < 2000
<1> Предельную величину возвратных потерь для стационарной линии с затуханием менее 3,0 дБ следует трактовать исключительно как справочное значение.

Таблица 38

Возвратные потери стационарной линии на фиксированных частотах

7.2.3 Затухание

Значения затухания любой пары стационарной линии с двумя и тремя соединениями приведены в таблице 39.

Затухание любой пары стационарных линий в наиболее сложной конфигурации на фиксированных частотах приведены в таблице 40 для справки.

Таблица 39

Затухание стационарной линий с двумя или тремя соединениями

Класс	Частота, МГц	Затухание, дБ, не более <1>
A	f = 0,1	16,0
B	f = 0,1	5,5
	f = 1	5,8
C	1 <= f <= 16
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 <= f <= 500
F	1 <= f <= 600
FA	1 <= f <= 1000
BCT-B	1 <= f <= 1000	<2>
I	1 <= f <= 500	<3>
	500 <= f <= 2000	<3>
II	1 <= f <= 2000	<3>
<1> На частотах, где расчетные значения рабочего затухания оказываются менее 4,0 дБ, величину IL принимают равной 4,0 дБ. <2> На частотах, где расчетные значения рабочего затухания оказываются менее 2,0 дБ, величину IL принимают равной 2,0 дБ. <3> На частотах, где расчетные значения рабочего затухания оказываются менее 3,0 дБ, величину IL принимают равной 3,0 дБ.   Примечания 1 L = LFC + LCP·Y, где LFC - длина стационарного кабеля, м; LCP - длина кабеля точки консолидации, если имеется, м; Y - коэффициент электрического удлинения, учитывающий повышенное затухание гибкого шнурового кабеля (см. 9.1.2.6). 2 n = 2 для стационарной линии с двумя соединениями (см. рисунок 6). n = 3 для стационарной линии с тремя соединениями (см. рисунок 6).

Таблица 40

Наибольшее затухание стационарной линии на фиксированных частотах

7.2.4 Переходное затухание

7.2.4.1 Межпарное переходное затухание

Минимально допустимые значения NEXT между любыми парами стационарной линии с двумя или тремя соединениями должны соответствовать таблице 41.

Минимально допустимые значения NEXT между любыми парами стационарной линии на фиксированных частотах приведены в таблице 42 для справки.

Таблица 41

NEXT стационарной линий с двумя или тремя соединениями

Класс	Частота, МГц	NEXT <1>, <2>, <3> дБ, не менее
A	f = 0,1	27,0
B	0,1 <= f <= 1	25 - 5lg(f)
C	1 <= f <= 16	40,1 - 15,8lg(f)
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 < f <= 300
	300 < f <= 500	87,46 - 21,57lg(f) <4>, <5>
F	1 <= f <= 600
FA <6>	1 <= f <= 600	106,1 - 18,5lg(f)
	600 < f <= 1000	124,85 - 25,25lg(f) <7>, <8>
BCT-B	1 <= f <= 600	106,1 - 18,5lg(f)
	600 < f <= 1000	124,85 - 25,25lg(f)
I	1 <= f <= 500
	500 < f <= 2000
II	1 <= f <= 1000
	1000 < f <= 1600
	1600 < f <= 2000
<1> На частотах, где расчетные значения NEXT оказываются выше 65,0 дБ, величину NEXT принимают равной 65,0 дБ <2> На частотах, где рабочее затухание менее 4,0 дБ, значения NEXT указаны для справки. <3> Значения в формулах не эквивалентны характеристикам компонентов, используемых для построения модельной конфигурации. <4> Для стационарной линии с тремя соединениями (рисунок 6) формула принимает вид 102,22 - 27,54lg(f). <5> Для стационарной линии класса EA с двумя соединениями, затухание которой на частоте 450 МГц составляет 12 дБ, из формулы вычитают 1,4((f - 450)/50). <6> В случае применения для конфигурации B) по рисунку 6 коммутационного оборудования с улучшенными параметрами и расширенной полосой пропускания (см. также 10.2.5.1) приведенные ограничения не могут быть использованы. В этом случае в качестве минимально допустимых применяют значения для стационарной линии с тремя соединениями. <7> Для стационарной линии класса FA с тремя соединениями (см. рисунок 6) эта формула равна 139,7 - 30,6lg(f). <8> Для стационарной линии класса FA с двумя соединениями, затухание которой на частоте 900 МГц не превышает 17 дБ частотного диапазона от 900 до 1000 МГц, из формулы вычитают 2,8((f - 900)/100).

Таблица 42

Значения NEXT стационарной линии на фиксированных частотах

7.2.4.2 Суммарное переходное затухание на ближнем конце PS NEXT

Параметр PS NEXT нормируется для стационарных линий классов от D до F_A, BCT-B, I и II.

PS NEXT каждой пары стационарной линии с двумя или тремя соединениями должен соответствовать требованиям таблицы 43.

Минимально допустимые значения PS NEXT любой пары стационарной линии на фиксированных частотах приведены в таблице 44 для справки.

Требования PS NEXT должны выполняться на обоих концах стационарной линии.

PS NEXT пары k вычисляется следующим образом:

, (12)

где i - номер влияющей пары;

k - номер пары, подверженной влиянию;

n - общее количество пар;

NEXT_ik - переходное затухание на ближнем конце, между парами i и k.

Таблица 43

PS NEXT стационарной линии с двумя или тремя соединениями

Класс	Частота, МГц	PS NEXT <1>, <2>, <3>, дБ, не менее
D	1 <= f <= 100
E	1 <= f <= 250
EA <3>	1 <= f <= 300
	300 <= f <= 500	87,56 - 22,67lg(f) <4>, <5>
F	1 <= f <= 600
FA <6>	1 <= f <= 600	103,1 - 18,5lg(f)
	600 < f <= 1000	121,85 - 25,25lg(f) <7>, <8>
BCT-B	1 <= f <= 600	103,1 - 18,5lg(f)
	600 < f <= 1000	121,85 - 25,25lg(f)
I	1 <= f <= 500
	500 < f <= 2000
II	1 <= f <= 1000
	1000 < f <= 1600
	1600 < f <= 2000
<1> На частотах, где расчетные значения PS NEXT оказываются выше 62,0 дБ, величину PS NEXT принимают равной 62,0 дБ. <2> На частотах, где рабочее затухание менее 4,0 дБ, значения PS NEXT указаны для справки. <3> Значения в формулах не эквивалентны характеристикам компонентов, используемых для построения модельной конфигурации. <4> Для стационарной линии с тремя соединениями (рисунок 6) формула принимает вид 102,22 - 27,54lg(f). <5> Для стационарной линии класса EA с двумя соединениями, затухание которой на частоте 450 МГц не превышает 12 дБ, из формулы вычитают 1,4((f - 450)/50) в частотном диапазоне 450 - 500 МГц. <6> В случае применения для конфигурации B) по рисунку 6 коммутационного оборудования с улучшенными параметрами и расширенной полосой пропускания (см. также 10.2.5.1) приведенные ограничения не могут быть использованы применительно к стационарной линии точки консолидации. В этом случае в качестве минимально допустимых применяют значения для стационарной линии с тремя соединениями. <7> Для стационарной линии класса FA с тремя соединениями (см. рисунок 6) эта формула принимает вид 136,7 - 30,6lg(f). <8> Для стационарной линии класса FA с двумя соединениями, затухание которой на частоте 900 МГц не превышает 17 дБ, из формулы вычитают 2,8((f - 900)/100) в частотном диапазоне 900 - 1000 МГц.

Таблица 44

Значения PS NEXT стационарной линии на фиксированных частотах

7.2.5 Защищенность на ближнем конце (ACR-N)

7.2.5.1 Общие положения

Требования к ACR-N применимы только к стационарным линиям классов от D до F_A, BTC-B, I и II.

7.2.5.2 Защищенность на ближнем конце ACR-N

Защищенность ACR-N - разность между уровнем по мощности (напряжению) сигнала и уровнем переходной помехи по мощности (напряжению) на ближнем конце витой пары.

ACR-N для каждой комбинации пар стационарной линии с двумя или тремя соединениями определяют как разность NEXT из таблицы 41 и рабочего затухания IL для стационарных линий всех классов.

Минимально допустимые значения ACR-N каждой пары стационарной линии на фиксированных частотах приведены в таблице 45 для справки.

Требования к ACR-N должны соблюдаться в тех случаях, в которых выдвигаются требования к NEXT, и выполняться на обоих концах стационарной линии.

ACR-N_ik пар i и k вычисляется следующим образом:

ACR-N_ik = NEXT_ik - IL_k, (13)

где i - номер влияющей пары;

k - номер пары, подверженной влиянию;

NEXT_ik - переходное затухание на ближнем конце, между парами i и k;

IL_k - рабочее затухание пары k.

Таблица 45

Минимально допустимые значения ACR-N стационарной линии на фиксированных частотах

7.2.5.3 Суммарная защищенность на ближнем конце ACR-N

Величина PS ACR-N каждой пары стационарной линии с двумя и тремя соединениями численно равна разнице между значениями PS NEXT, приведенными в таблице 43, и затуханием, приведенным в таблице 39, для соответствующего класса.

Величины PS ACR-N каждой пары стационарной линии на фиксированных частотах приведены в таблице 46 для справки.

Требования к PS ACR-N должны соблюдаться в тех случаях, в которых выдвигаются требования к PS NEXT, и выполняться на обоих концах стационарной линии.

PS ACR-N_k пары k вычисляют следующим образом:

PS ACR-N_k = PS NEXT_k - IL_k, (14)

где k - номер пары, подверженной влиянию;

PS NEXT_k - суммарная защищенность на ближнем конце пары k;

IL_k - рабочее затухание пары k.

Таблица 46

PS ACR-N стационарной линии в наиболее сложной конфигурации на фиксированных частотах

7.2.6 Защищенность на дальнем конце

7.2.6.1 Общие положения

Параметр ACR-F нормируют только для линий классов от D до F_A, BTC-B, I и II.

7.2.6.2 Защищенность ACR-F на дальнем конце

ACR-F каждой комбинации пар в линии связи с двумя или тремя соединениями должна соответствовать требованиям, приведенным в таблице 47.

ACR-F каждой комбинации пар в линии связи для наихудшего случая на фиксированных частотах приведена в таблице 48 для справки.

ACR-F_ik для каждой комбинации пар i и k вычисляется следующим образом:

ACR-F_ik = FEXT_ik - IL_k, (15)

где i - номер влияющей пары;

k - номер пары, подверженной влиянию;

FEXT_ik - переходное затухание на дальнем конце между парами i и k;

IL_k - рабочее затухание пары k.

Таблица 47

ACR-F стационарной линии с двумя и тремя соединениями

Класс	Частота, МГц	ACR-F <1>, <2> дБ, не менее
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 <= f <= 500
F	1 <= f <= 600
FA	1 <= f <= 1000
BCT-B-L	1 <= f <= 1000
BCT-B-M	1 <= f <= 1000
I	1 <= f <= 2000
II	1 <= f <= 1000
	1000 < f < 1600
	1600 < f <= 2000
<1> ACR-F на частотах, на которых значение FEXT превышает 70,0 дБ, приведены для справки. <2> На частотах, на которых расчетные значения ACR-F превышают 65,0 дБ, ее принимают равной 65,0 дБ.   Примечание - n = 2 для конфигураций с 2 соединениями в линии (см. рисунок 6). n = 3 для конфигураций с 3 соединениями в линии (см. рисунок 6).

Таблица 48

Защищенность на дальнем конце ACR-F стационарной линии на фиксированных частотах

7.2.6.3 Суммарная защищенность на дальнем конце ACR-F

PS ACR-F каждой пары в стационарных линиях с двумя и тремя соединениями должна соответствовать таблице 49.

PS ACR-F каждой пары в стационарной линии на фиксированных частотах приведены в таблице 50 для справки.

Значения PS ACR-F_k пары k вычисляются следующим образом:

, (16)

где i - номер влияющей пары;

k - номер пары, подверженной влиянию;

n - общее количество пар;

FEXT_ik - переходное затухание на дальнем конце между парами i и k;

IL_k - рабочее затухание пары k.

Таблица 49

PS ACR-F стационарной линии с двумя и тремя соединениями

Класс	Частота, МГц	PS ACR-F <1>, <2>, <3>, дБ, не менее
D	1 <= f <= 100
E	1 <= f <= 250
EA	1 <= f <= 500
F	1 <= f <= 600
FA	1 <= f <= 1000
BCT-B-L	1 <= f <= 1000
BCT-B-M	1 <= f <= 1000
I	1 <= f <= 2000
II	1 <= f <= 1000
	1000 < f < 1600
	1600 <= f <= 2000
<1> Значения PS ACR-F на частотах, на которых значение PS FEXT превышает 70,0 дБ, приведены для справки. <2> PS ACR-F на частотах, соответствующих расчетным значениям более 62,0 дБ, должны приниматься равными минимальному значению в 62,0 дБ. <3> Значения в формулах не эквиваленты характеристикам компонентов.   Примечание - n = 2 для стационарных линий с двумя соединениями (см. рисунок 6). n = 3 для стационарных линий с тремя соединениями (см. рисунок 6).

Таблица 50

Значения PS ACR-F для стационарной линии на фиксированных частотах

7.2.7 Шлейфовое сопротивление по постоянному току стационарной линии

Шлейфовое сопротивление по постоянному току любой пары стационарной линии с двумя или тремя соединениями должно быть приведено к температуре 20 °C и соответствовать значениям таблицы 51.

Шлейфовое сопротивление по постоянному току любой пары стационарной линии с наиболее сложной конфигурацией приведено в таблице 52 для справки.

Таблица 51

Шлейфовое сопротивление по постоянному току стационарной линии с двумя или тремя соединениями

Таблица 52

Шлейфовое сопротивление по постоянному току стационарной линии

7.2.8 Омическая асимметрия жил по постоянному току
