Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3 D (R ~=1,5 DN). Конструкция. ГОСТ 17375-2001

(утв. Постановлением Госстандарта РФ от 27.05.2002 N 205-СТ)
Редакция от 27.05.2002 — Не действует Перейти в действующую
Показать изменения

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ

ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 3 D (R ~=1,5 DN)
КОНСТРУКЦИЯ

ГОСТ 17375-2001

Carbon and low-alloy steel butt-welding fittings.
Sharply curved bends type 3 D(R ~=1,5 DN). Design

ИСО 3419-81

ОКП 14 6800

МКС 23.040.40

Дата введения 2003-01-01

Предисловие

1 РАЗРАБОТАН ОАО "Корпорация МОНТАЖСПЕЦСТРОЙ"

ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 20 от 1 ноября 2001 г.)

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3 Стандарт соответствует ИСО 3419-81 "Фитинги из легированной и нелегированной стали приварные встык" в части конструкции отводов

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 17375-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВЗАМЕН ГОСТ 17375-83

1. Область применения

Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 3D с R ~=1,5 DNи тета = 45°, тета =60°, тета =90° и тета =180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.

Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.

Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.

2. Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

3. Определения, обозначения и сокращения

Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

4. Конструкция и размеры

4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

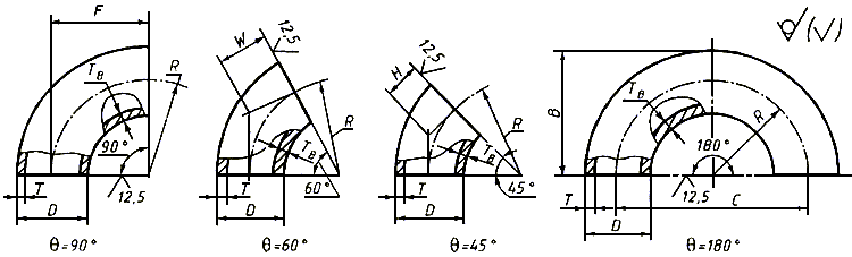

Рисунок 1

Таблица 1

Отводы исполнения 1

Размеры в миллиметрах

DN D T F=R H C B Масса, кг, отвода с тета
45° 90° 180°
2,0 0,02 0,04 0,08
15 21,3 3,2 28 14 56 38 0,03 0,06 0,12
4,0 0,04 0,07 0,14
2,0 0,03 0,06 0,11
20 26,9 3,2 29 14 58 43 0,04 0,08 0,17
4,0 0,06 0,10 0,20
2,3 0,05 0,11 0,21
25 33,7 3,2 38 18 76 56 0,08 0,16 0,32
4,5 0,09 0,19 0,38
2,6 0,10 0,19 0,39
32 42,4 3,6 48 23 96 69 0,13 0,26 0,52
5,0 0,17 0,35 0,60
2,6 0,13 0,26 0,53
40 48,3 3,6 57 29 114 82 0,18 0,36 0,72
5,0 0,24 0,47 0,95
2,9 0,25 0,50 0,99
50 60,3 4,0 76 35 152 106 0,33 0,67 1,30
5,6 0,50 0,89 1,80
2,9 0,40 0,79 1,60
65 76,1 5,0 95 44 190 133 0,72 1,50 2,90
7,1 0,90 1,80 3,60
3,2 0,60 1,20 2,40
80 88,9 5,6 114 51 228 159 1,00 2,10 4,10
8,0 1,40 2,80 5,70
3,6 1,20 2,40 4,70
100 114,3 6,3 152 64 304 210 2,00 4,00 8,00
8,8 2,80 5,40 11,00
4,0 2,00 4,00 8,00
125 139,7 6,3 190 79 380 260 3,10 6,20 12,00
10,0 4,80 9,60 19,00
4,5 3,20 6,50 13,00
150 168,3 7,1 229 95 457 313 5,10 10,00 20,00
11,0 7,70 15,00 31,00
6,3 8,00 16,00 32,00
200 219,1 8,0 305 127 610 414 9,90 20,00 40,00
12,5 14,00 31,00 61,00
6,3 12,00 25,00 50,00
250 273,0 381 159 762 518
10,0 19,00 39,00 78,00
7,1 20,00 40,00 80,00
300 323,9 457 190 914 619
10,0 28,00 56,00 111,00
8,0 24,00 57,00 114,00
350 355,6 533 222 1066 711
11,0 39,00 78,00 156,00
8,8 41,00 82,00 165,00
400 406,4 610 254 1220 813
12,5 58,00 117,00 234,00
450 457,0 10,0 686 286 1372 914 59,00 119,00 237,00
500 508,0 11,0 762 318 1524 1016 81,00 162,00 323,00
600 610,0 12,5 914 381 1828 1219 133,00 266,00 531,00
700 711,0 - 1067 444 2134 1422 - - -
800 813,0 - 1219 507 2238 - - - -
900 914,0 - 1372 570 2744 - - - -
1000 1016,0 - 1524 634 3048 - - - -

Примечания

1 Масса приведена для справок.

2 Отводы с тета = 60° исполнения 1 не предусматриваются.

Таблица 2

Отводы исполнения 2

Размеры в миллиметрах

DN D T F=R W H C B Масса отвода с тета = 90°, кг
2,0 0,1
2,5 0,2
25 32 38 22 18 76 56
3,0 0,2
3,5 0,2
2,0 0,2
2,5 0,2
32 38 3,0 48 28 23 96 69 0,2
3,5 0,3
4,0 0,3
2,5 0,3
3,0 0,3
40 45 3,5 60 35 25 120 83 0,4
4,0 0,4
5,0 0,5
2,5 0,4
3,0 0,5
3,5 0,6
50 57 4,0 75 43 80 150 104 0,7
4,5 0,7
5,0 0,8
5,5 0,9
6,0 1,0
3,0 0,8
3,5 1,0
4,0 1,1
4,5 1,3
65 76 5,0 100 57 41 200 138 1,4
5,5 1,6
6,0 1,7
7,0 2,0
8,0 2,2
3,0 1,2
3,5 1,4
4,0 1,5
4,5 1,7
80 89 5,0 120 69 50 240 165 1,9
5,5 2,1
6,0 2,3
7,0 2,7
8,0 3,0
3,5 2,1
4,0 2,4
4,5 2,6
5,0 2,9
102 6,0 201 3,4
7,0 3,9
8,0 4,5
9,0 5,0
10,0 5,5
3,5 2,2
4,0 2,5
4,5 2,8
108 5,0 204 3,1
6,0 3,6
100 7,0 150 87 62 300 4,1
8,0 4,7
9,0 5,3
10,0 5,8
3,5 2,2
4,0 2,6
4,5 2,9
5,0 3,3
114 6,0 207 3,8
7,0 4,4
8,0 5,0
9,0 5,7
10,0 6,1
3,5 3,3
4,0 3,8
4,5 4,3
5,0 4,8
6,0 5,7
125 133 7,0 190 110 79 380 257 6,5
8,0 7,4
9,0 8,2
10,0 9,1
11,0 10,0
12,0 11,0
4,0 5,4
4,5 6,1
5,0 6,7
6,0 8,1
7,0 9,4
159 8,0 11,0
9,0 12,0
10,0 13,0
11,0 14,0
12,0 16,0
13,0 17,0
14,0 18,0
150 225 130 93 450 305
4,0 5,6
4,5 6,4
5,0 7,1
6,0 8,5
7,0 9,8
168 8,0 11,2
9,0 12,5
10,0 14,0
11,0 15,0
12,0 16,0
13,0 17,5
14,0 19,0
5,0 13,0
6,0 15,0
7,0 17,0
8,0 20,0
9,0 22,0
10,0 25,0
200 219 11,0 300 173 124 600 410 27,0
12,0 29,0
13,0 32,0
14,0 34,0
15,0 37,0
16,0 39,0
17,0 42,0
18,0 44,0
6,0 23,0
7,0 27,0
8,0 31,0
9,0 35,0
10,0 39,0
11,0 43,0
12,0 46,0
250 273 13,0 375 217 155 750 512 50,0
14,0 54,0
15,0 58,0
16,0 61,0
17,0 66,0
18,0 70,0
20,0 78,0
22,0 85,0
7,0 39,0
8,0 45,0
9,0 50,0
10,0 56,0
11,0 61,0
12,0 66,0
13,0 72,0
14,0 77,0
300 325 15,0 450 260 186 900 613 82,0
16,0 87,0
17,0 92,0
18,0 96,0
20,0 107,0
22,0 118,0
24,0 130,0
26,0 141,0
28,0 150,0
9,0 68,0
10,0 75,0
11,0 83,0
12,0 90,0
13,0 97,0
14,0 104,0
15,0 112,0
350 377 16,0 525 303 217 1050 714 119,0
18,0 133,0
20,0 147,0
22,0 161,0
24,0 175,0
26,0 188,0
28,0 201,0
30,0 214,0
32,0 228,0
8,0 78,0
9,0 87,0
10,0 97,0
11,0 107,0
12,0 117,0
13,0 126,0
14,0 135,0
15,0 145,0
16,0 154,0
400 426 17,0 600 346 248 1200 813 164,0
18,0 173,0
20,0 192,0
22,0 210,0
24,0 230,0
26,0 249,0
28,0 268,0
30,0 286,0
32,0 306,0
34,0 324,0
9,0 138,0
10,0 153,0
11,0 168,0
12,0 183,0
13,0 198,0
14,0 212,0
15,0 227,0
16,0 242,0
17,0 256,0
500 530 18,0 750 433 310 1500 1015 270,0
20,0 298,0
22,0 327,0
24,0 356,0
26,0 385,0
28,0 413,0
30,0 440,0
32,0 467,0
34,0 494,0
36,0 520,0
9,0 198,0
10,0 219,0
11,0 245,0
12,0 261,0
13,0 282,0
14,0 302,0
15,0 324,0
16,0 345,0
600 630 17,0 900 519 373 1800 1215 366,0
18,0 387,0
20,0 429,0
22,0 471,0
24,0 513,0
26,0 554,0
28,0 595,0
30,0 636,0
32,0 678,0
9,0 248,0
10,0 275,0
11,0 302,0
12,0 329,0
13,0 356,0
14,0 383,0
15,0 410,0
16,0 436,0
700 720 17,0 1000 577 404 2000 1360 462,0
18,0 489,0
20,0 542,0
22,0 595,0
24,0 647,0
26,0 698,0
28,0 750,0
30,0 801,0
32,0 852,0
9,0 339,0
10,0 376,0
11,0 413,0
12,0 450,0
13,0 487,0
14,0 524,0
15,0 561,0
16,0 598,0
800 820 17,0 1200 693 485 2400 1610 636,0
18,0 670,0
20,0 743,0
22,0 815,0
24,0 887,0
26,0 959,0
28,0 1030,0
30,0 1101,0
32,0 1171,0

Примечания

1 Масса приведена для справок.

2 Масса отводов с тета = 60° и тета = 45° соответственно в 1,5 и 2 раза меньше, а отводов с тета = 180° в 2 раза больше указанной.

Примеры условных обозначений:

- отвода с_тета = 90°, исполнения 1, D = 139,7 мм, T = 4,0 мм из стали марки TS4:

Отвод 90-1-139,7х4-TS4 ГОСТ 17375-2001

- отвода с_тета= 45°, исполнения 2, D = 159 мм, T = 4,0 мм, T_B = 6,0 мм из стали марки 20:

Отвод 45-159х4/6 ГОСТ 17375-2001

- отвода с_тета= 90°, исполнения 2, D = 57 мм, T = 5,0 мм из стали марки 09Г2С:

Отвод 90-57х5-09Г2С ГОСТ 17375-2001

- то же, для трубопроводов, подконтрольных органам надзора:

Отвод П90-57х5-09Г2С ГОСТ 17375-2001

4.2 По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление отводов исполнения 2 с другими размерами и углами тета.

4.3 Допускается изготовление отводов исполнения 2 с увеличенной толщиной стенки в неторцевых сечениях T_B.

5. Технические условия

Технические условия - по ГОСТ 17380.
