ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ КОНТАКТНЫЕ ЭЛЕКТРИЧЕСКИЕ
КЛАССИФИКАЦИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ГОСТ 10434-82
Еlectric contact connections.
Classification. General technical requirements
(в ред. Изменений NN 1, 2, 3)
Дата введения 1983-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
РАЗРАБОТЧИКИ Н.Н.Дзекцер, канд. техн. наук (руководитель темы);
В.Л.Фукс; О.В.Фесенко, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 03.02.82 N 450
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, перечисления, приложения |
| ГОСТ 9.005-72 | 2.1.6; 2.1.7, перечисления 3, 8 |
| ГОСТ 9.303-84 | 2.1.6; 2.1.7, перечисления 3, 8 |
| ГОСТ 12.1.004-91 | 2.5.2 |
| ГОСТ 12.2.007.0-75 | 2.5.1 |
| ГОСТ 1759.4-87 | 2.1.13 |
| ГОСТ 1759.5-87 | 2.1.13 |
| ГОСТ 3057-90 | 2.1.7, перечисление 2 |
| ГОСТ 7386-80 | 2.1.10; 2.1.11 |
| ГОСТ 7387-82 | 2.1.10; 2.1.11 |
| ГОСТ 8024-90 | 2.2.4 |
| ГОСТ 8865-87 | 2.2.4 |
| ГОСТ 9433-80 | Приложение 3 |
| ГОСТ 9581-80 | 2.1.7, перечисление 4; 2.1.10; 2.1.11 |
| ГОСТ 9688-82 | 2.1.11 |
| ГОСТ 13276-79 | 2.1.4; 2.1.7 |
| ГОСТ 14312-79 | Вводная часть |
| ГОСТ 15150-69 | 1.2; 2.1.8 |
| ГОСТ 15543-70 | 2.1.8 |
| ГОСТ 15963-79 | 2.1.8 |
| ГОСТ 15975-70 | Приложение 3 |
| ГОСТ 16350-80 | 2.1.8 |
| ГОСТ 17412-72 | 2.1.8 |
| ГОСТ 17441-84 | 2.1.7, перечисление 8; 2.2.3; 2.2.4 |
| ГОСТ 17516-72 | 2.3.1 |
| ГОСТ 18311-80 | Вводная часть |
| ГОСТ 19132-86 | 2.1.3 |
| ГОСТ 19357-81 | 2.1.7, перечисление 4 |
| ГОСТ 21242-75 | Приложение 3 |
| ГОСТ 21931-76 | 2.1.8 |
| ГОСТ 22002.1-82 | 2.1.11 |
| ГОСТ 22002.2-76-ГОСТ 122002.4-76 | 2.1.11 |
| ГОСТ 22002.5-76 | 2.1.8 |
| ГОСТ 22002.6-82 | 2.1.11 |
| ГОСТ 22002.7-76-ГОСТ 22002.11-76 | 2.1.11 |
| ГОСТ 22002.12-76 | 2.1.8 |
| ГОСТ 22002.13-76 | 2.1.8 |
| ГОСТ 22002.14-76 | 2.1.11 |
| ГОСТ 23598-79 | 2.1.7, перечисления 6, 7; 2.1.8 |
| ГОСТ 24753-81 | 2.1.2 |
| ГОСТ 25034-85 | 2.1.3 |
| ГОСТ 34-13-11438-89 | 2.1.7, перечисление 4 |
5. Срок действия продлен до 01.01.96* Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.05.90 N 1309
* Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС N 11-12, 1994 год).
6. ПЕРЕИЗДАНИЕ (октябрь 1993 г.) с Изменениями N 1, 2, 3, утвержденными в апреле 1985 г., июне 1987 г., мае 1990 г. (ИУС 7-85, 10-87, 8-90)
Настоящий стандарт распространяется на разборные и неразборные электрические контактные соединения шин, проводов или кабелей (далее - проводников) из меди, алюминия и его сплавов, стали, алюмомедных проводов с выводами электротехнических устройств, а также на контактные соединения проводников между собой на токи от 2,5 А. Для контактных соединений электротехнических устройств на токи менее 2,5 А требования стандарта являются рекомендуемыми. Требования стандарта в части допустимого значения электрического сопротивления и стойкости контактных соединений при сквозных токах распространяются также на контактные соединения в цепях заземляющих и защитных проводников из стали.
Стандарт не распространяется на электрические контактные соединения электротехнических устройств специального назначения.
Термины, применяемые в стандарте, соответствуют ГОСТ 14312-79, ГОСТ 18311-80. (в ред. Изменений NN 1, 2, 3)
1. КЛАССИФИКАЦИЯ
1.1. В зависимости от области применения электрические контактные соединения (далее - контактные соединения) подразделяются на классы в соответствии с табл.1.
Таблица 1
Примечание. В стандартах и технических условиях на конкретные виды электротехнических устройств должны указываться классы 2 и 3, класс 1 не указывается.
1.2. В зависимости от климатического исполнения и категории размещения электротехнических устройств по ГОСТ 15150-69 контактные соединения подразделяются на группы в соответствии с табл.2.
Таблица 2
1.3. По конструктивному исполнению контактные соединения подразделяются на неразборные и разборные.
1.4. В зависимости от материала соединяемых проводников и группы контактных соединений по п.1.2 разборные контактные соединения подразделяются на:
не требующие применения средств стабилизации электрического сопротивления - см. пп.2.1.6 и 2.1.8;
требующие применения средств стабилизации электрического сопротивления - см. пп.2.1.7 и 2.1.8.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Требования к конструкции
2.1.1. Контактные соединения должны выполняться в соответствии с требованиями настоящего стандарта, стандартов и технических условий на конкретные виды электротехнических устройств по рабочим чертежам, утвержденным в установленном порядке.
2.1.2. Выводы электротехнических устройств должны соответствовать требованиям ГОСТ 24753-81.
2.1.3. Контактные винтовые зажимы должны соответствовать требованиям ГОСТ 25034-85, наборные зажимы должны соответствовать требованиям ГОСТ 19132-86.
2.1.4. Линейная арматура должна соответствовать требованиям ГОСТ 13276-79.
2.1.5. Неразборные контактные соединения должны выполняться сваркой, пайкой или опрессовкой. Допускается применение других методов, указанных в стандартах или технических условиях на конкретные виды электротехнических устройств.
Примеры выполнения неразборных контактных соединений приведены в приложении 1.
2.1.6. Разборные контактные соединения, не требующие применения средств стабилизации электрического сопротивления, должны выполняться при помощи стальных крепежных изделий, защищенных от коррозии в соответствии с требованиями ГОСТ 9.303-84, ГОСТ 9.005-72. (в ред. Изменения N 2)
2.1.7. Разборные контактные соединения, требующие применения средств стабилизации электрического сопротивления, должны выполняться с использованием как по отдельности, так и в сочетании следующих средств:
1) крепежных изделий из цветных металлов с коэффициентом линейного расширения от 18·10 (-6) до 21·10 (-6) 1/°С;
2) тарельчатых пружин по ГОСТ 3057-90 или техническим условиям на конкретные виды пружин;
3) защитных металлических покрытий рабочих поверхностей, выбранных по ГОСТ 9.303-84 с учетом требований ГОСТ 9.005-72.
Допускается применение других видов защитных покрытий, указанных в стандартах или технических условиях на конкретные виды электротехнических устройств;
4) переходных деталей в виде медно-алюминиевых пластин по ГОСТ 19357-81, медно-алюминиевых наконечников по ГОСТ 9581-80 и аппаратных зажимов из плакированного алюминия по ТУ 34-13-11438-89;
5) переходных деталей в виде пластин и наконечников из алюминиевого сплава с временным сопротивлением разрыву не менее 130 МПа (далее - твердый алюминиевый сплав);
6) штифтовых наконечников по ГОСТ 23598-79 из твердого алюминиевого сплава;
7) штифтовых наконечников по ГОСТ 23598-79, медно-алюминиевых;
8) электропроводящих смазок или других электропроводящих материалов, если возможность их применения подтверждена результатами испытаний по ГОСТ 17441-84 и указана в стандартах или технических условиях на конкретные виды электротехнических устройств.
При применении средств 2)-8) контактные соединения, как правило, должны выполняться при помощи стальных крепежных деталей, защищенных от коррозии в соответствии с требованиями ГОСТ 9.303-84, ГОСТ 9.005-72.
Примечание. Необходимость нанесения защитного металлического покрытия на рабочие поверхности медных проводников должна быть указана в стандартах или технических условиях на конкретные виды электротехнических устройств. (в ред. Изменений NN 1, 2, 3)
2.1.8. Разборные контактные соединения в зависимости от группы по п.1.2 и материала соединяемых проводников и выводов электротехнических устройств должны выполняться в соответствии с требованиями стандарта, указанными:
для контактных соединений проводников с плоскими выводами, а также контактных соединений проводников между собой - в табл.3;
Таблица 3
* Контактные соединения электротехнических устройств климатических исполнений У, УХЛ категорий размещения 1 и 2 допускается изготовлять по п.2.1.6.
для контактных соединений проводников со штыревыми выводами - в табл.4;
для контактных соединений проводников с гнездовыми выводами - в табл.5.
Таблица 4
* Контактные соединения электротехнических устройств климатических исполнений У, УХЛ категорий размещения 1 и 2 допускается изготовлять по п.2.1.6.
Примечание. Во всех случаях для штыревых выводов на номинальный ток выше 40 А должны применяться упорные гайки из меди или латуни.
* Возможность непосредственного соединения должна быть указана в стандартах или технических условиях на конкретный вид электротехнического устройства.
** Допускается соединение алюминиевых жил, сплавленных в монолит с добавкой легирующих присадок из твердого алюминиевого сплава.
*** Контактное соединение выполняется путем оконцевания медными штифтовыми наконечниками по ГОСТ 22002.5-76, ГОСТ 22002.12-76, ГОСТ 22002.13-76, ГОСТ 23598-79 или путем обслуживания жил оловянно-свинцовыми припоями по ГОСТ 21931-76.
Контактные соединения в соответствии с климатическим исполнением и категорией размещения электротехнических устройств, определяемыми по ГОСТ 15150-69 и ГОСТ 15543-70, должны выдерживать воздействие климатических факторов внешней среды, указанных в ГОСТ 15150-69, ГОСТ 15543-70, ГОСТ 15963-79, ГОСТ 16350-80, ГОСТ 17412-72 или в стандартах и технических условиях на конкретные виды электротехнических устройств.
Допускается по согласованию с потребителем применять контактные соединения, отличающиеся от указанных в табл.3-5.
Примеры выполнения разборных контактных соединений приведены в приложении 2. (в ред. Изменений NN 1, 3)
2.1.9. Контактные соединения пластин из твердого алюминиевого сплава и алюминиевой части медно-алюминиевых пластин с алюминиевыми проводниками (выводами) должны выполняться сваркой или пайкой, а соединения наконечников из твердого алюминиевого сплава и алюминиевой части медно-алюминиевых наконечников с алюминиевыми жилами проводов и кабелей должны выполняться сваркой или опрессовкой.
2.1.10. Разборные контактные соединения однопроволочных жил проводов и кабелей с плоскими или штыревыми выводами должны выполняться:
жил сечением до 16 мм2 - после оконцевания наконечниками по ГОСТ 7386-80 или непосредственно: путем формирования в кольцо или без него с предохранением в обоих случаях от выдавливания фасонными шайбами или другими способами;
жил сечением 25 мм2 и более - после оконцевания наконечниками по ГОСТ 7386-80, ГОСТ 7387-82, ГОСТ 9581-80 или путем формирования конца жилы в плоскую зажимную часть с отверстием под болт.
2.1.11 Разборные контактные соединения многопроволочных жил проводов и кабелей с плоскими или штыревыми выводами должны выполняться:
жил сечением до 10 мм2 - после оконцевания наконечниками по ГОСТ 7386-80, ГОСТ 9688-82, ГОСТ 22002.1-82, ГОСТ 22002.2-76-ГОСТ 22002.4-76, ГОСТ 22002.6-82, ГОСТ 22002.7-76-ГОСТ 22002.11-76, ГОСТ 22002.14-76 или непосредственно: путем формирования в кольцо или без него с предохранением в обоих случаях от выдавливания фасонными шайбами или другими способами:
жил сечением 16 мм2 и более - после оконцевания наконечниками по ГОСТ 7386-80, ГОСТ 7387-82, ГОСТ 9581-80, ГОСТ 22002.1-82, ГОСТ 22002.2-76, ГОСТ 22002.6-82, ГОСТ 22002.7-76. (в ред. Изменений NN 1, 2)
2.1.12. К каждому болту (винту) плоского вывода или к штыревому выводу рекомендуется присоединять не более двух проводников, если иное не указано в стандартах или технических условиях на конкретные виды электротехнических устройств.
2.1.13. В разборных контактных соединениях должны использоваться крепежные детали классов прочности по ГОСТ 1759.4-87 и ГОСТ 1759.5-87, указанных в табл.6. Винты в контактных соединениях рекомендуется применять с цилиндрической или шестигранной головкой.
Таблица 6
2.1.14. Требования к подготовке рабочих поверхностей контактных деталей приведены в приложении 3.
2.2. Требования к электрическим параметрам
2.2.1. Отношение начального электрического сопротивления контактных соединений (кроме контактных соединений со штыревыми выводами) к электрическому сопротивлению участка соединяемых проводников, длина которого равна длине контактного соединения, не должно превышать:
для класса 1-1, если иное не указано в стандартах или технических условиях на конкретные виды электротехнических устройств;
для класса 2-2;
для класса 3-6.
В контактных соединениях проводников с различным электрическим сопротивлением сравнение производится с контакт-деталью с большим электрическим сопротивлением.
2.2.2. Начальное электрическое сопротивление контактных соединений класса 1 проводников со штыревыми выводами не должно превышать значений, указанных в табл.7.
Таблица 7
| Диаметр штыря, мм | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 33 | 36 | 42 | 48 | 56 |
| Начальное электрическое сопротивление контактных соединений с медными и латунными выводами по ГОСТ 21242-75, мкОм | 80 | 50 | 30 | 26 | 16 | 14 | 12 | 10 | 8 | 8 | 6 | 6 | 5 | 5 | 5 | 4 |
Требования к контактным соединениям классов 2 и 3, при необходимости, указываются в стандартах или технических условиях на конкретные виды электротехнических устройств.
2.2.3. Электрическое сопротивление контактных соединений (кроме сварных и паяных), прошедших испытание на соответствие требованиям стандартов и другой технической документации по методике, указанной в ГОСТ 17441-84, не должно превышать начальное значение более чем в 1,5 раза. Электрическое сопротивление сварных и паяных контактных соединений должно оставаться неизменным. Необходимость обязательного применения моментных индикаторных ключей должна быть указана в стандартах или технических условиях на конкретные виды электротехнических устройств. (в ред. Изменения N 3)
2.2.4. При протекании номинального (длительно допустимого) тока наибольшая допустимая температура контактных соединений классов 1 и 2 не должна превышать значений, указанных в табл. 8. Токовые нагрузки проводников при этом принимают по "Правилам устройства электроустановок", утвержденным Госэнергонадзором 12.04.69, по стандартам или техническим условиям на конкретные виды электротехнических устройств.
Таблица 8
* Допускается для проводников из меди без изоляции или с изоляцией классов B, F и H по ГОСТ 8865-87 повышать температуру до 135°С, если возможность этого подтверждена результатами испытаний по ГОСТ 17441-84 и указана в стандартах или технических условиях на конкретные виды электротехнических устройств.
Температура контактных соединений класса 3 устанавливается в стандартах или технических условиях на конкретные виды электротехнических устройств в зависимости от применяемых материалов, покрытий, класса изоляции присоединяемых проводников и условий эксплуатации. (в ред. Изменений NN 1, 2, 3)
2.2.5. Пункт исключен. (в ред. Изменения N 1)
2.2.6. После режима сквозного тока контактные соединения не должны иметь механических повреждений, препятствующих их дальнейшей эксплуатации. Температура контактных соединений в режиме сквозного тока не должна быть более 200°С у соединений проводников из алюмомеди, алюминия и его сплавов, а также у соединений этих проводников с медными, 300°С - у соединений медных проводников и 400°С - у соединений стальных проводников.
2.2.7. Значение допустимого сквозного тока контактных соединений должно быть не менее допустимых сквозных токов конкретных видов электротехнических устройств, указанных в стандартах или технических условиях на эти устройства.
При отсутствии этих данных значение плотности односекундного тока должно соответствовать 165 А/мм2 - для медных проводников, 105 А/мм2 - для алюминиевых и алюмомедных, 90 А/мм2 - для проводников из алюминиевого сплава и 20 А/мм2 - для стальных проводников. (в ред. Изменения N 1)
2.3. Требования по устойчивости к механическим факторам
2.3.1. Контактные соединения должны выдерживать воздействие механических факторов внешней среды по группе условий эксплуатации согласно ГОСТ 17516-72, которая должна указываться в стандартах или технических условиях на конкретные виды электротехнических устройств.
При отсутствии таких указаний контактные соединения, подверженные вибрации, должны выдерживать вибрацию в течение 1 ч с постоянной частотой от 40 до 50 Гц и амплитудой 1 мм.
2.3.2. Контактные соединения должны выдерживать воздействия статических осевых нагрузок на растяжение, вызывающие напряжения, не менее:
90% временного сопротивления разрыву целого проводника - для контактных соединений проводов линии электропередачи, работающих на растяжение;
30% временного сопротивления разрыву целого проводника - для неразборных контактных соединений, не работающих на растяжение, а также для соединений проводников с гнездовыми выводами, соединений неоконцованных проводов и кабелей с плоскими выводами, укомплектованными фасонными шайбами.
2.3.3. Затяжку болтов рекомендуется производить моментными индикаторными ключами, например ДК-25, винтов - тарированными отвертками. Крутящие моменты указаны в приложении 4.
Для проводников сечением до 1,5 мм не допускается применять винтовой зажим, конец винта которого проворачивается по жиле.
2.3.1-2.3.3. Пункты исключены. (в ред. Изменения N 1)
2.3.4. Разборные контактные соединения проводников с выводами, одноболтовые контактные соединения, которые могут подвергаться воздействию сквозных токов короткого замыкания, а также разборные контактные соединения, подверженные вибрации или находящиеся во взрывоопасных помещениях, должны быть предохранены от самоотвинчивания контргайками, пружинными шайбами, тарельчатыми пружинами или другими способами. (в ред. Изменения N 2)
2.4. Требования к надежности
2.4.1. Для оценки надежности контактных соединений устанавливается гамма-процентный ресурс, если иное не установлено в стандартах или технических условиях на электротехнические устройства конкретных видов.
Нижнее значение гамма-процентного ресурса должно обеспечивать работу электротехнических устройств в соответствии с требованиями к надежности, установленными в стандартах или технических условиях на эти электротехнические устройства. (в ред. Изменения N 1)
2.5. Требования безопасности
2.5.1. Контактные соединения в части требований безопасности должны соответствовать ГОСТ 12.2.007.0-75 и обеспечивать условия эксплуатации, установленные "Правилами технической эксплуатации установок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей", утвержденными Госэнергонадзором 12 апреля 1969 г.
2.5.2. Контактные соединения в части требований пожарной безопасности должны соответствовать ГОСТ 12.1.004-91, что обеспечивается выполнением требований ГОСТ 10434-82. (в ред. Изменения N 3)
Справочное

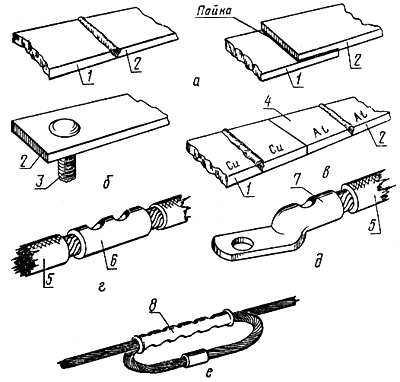

НЕРАЗБОРНЫЕ КОНТАКТНЫЕ СОЕДИНЕНИЯ
а - сваркой или пайкой; б - со штыревым выводом сваркой; в - сваркой через переходную медно-алюминиевую пластину;
г - соединение жил проводов (кабелей) через соединительную гильзу опрессовкой;
д - соединение жилы провода (кабеля) с кабельным наконечником опрессовкой (сваркой, пайкой);
е - соединение жил проводов в овальных соединителях.
1 - плоский вывод (шина); 2 - шина; 3 - штыревой вывод; 4 - медно-алюминиевая пластина; 5 - провод (кабель);
6 - соединительная гильза; 7 - кабельный наконечник; 8 - овальный соединитель
ПРИЛОЖЕНИЕ 2
Справочное

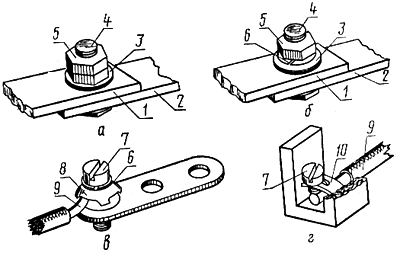

РАЗБОРНЫЕ КОНТАКТНЫЕ СОЕДИНЕНИЯ РАЗБОРНЫЕ КОНТАКТНЫЕ СОЕДИНЕНИЯ ПРОВОДНИКОВ С ПЛОСКИМИ ВЫВОДАМИ БЕЗ СРЕДСТВ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
а - с контргайкой; б - с пружинной шайбой;
в - однопроволочная (многопроволочная) жила провода (кабеля) сеч. до 10 мм2 с изгибанием в кольцо;
г - однопроволочная (многопроволочная) жила провода (кабеля) сеч. до 10 мм2 без изгибания в кольцо.
1 - плоский вывод (шина); 2 - шина (кабельный наконечник); 3, 4, 5 - шайба, болт и гайка стальные;
6 - пружинная шайба; 7 - винт; 8 - фасонная шайба (шайба-звездочка); 9 - провод (кабель);
10 - фасонная шайба (арочная шайба)
Черт.1

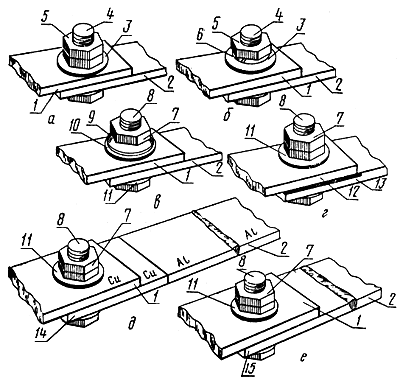

Разборные контактные соединения проводников с плоскими выводами со средствами стабилизации электрического сопротивления
а - крепежом из цветного металла с контргайкой; б - крепежом из цветного металла с пружинной шайбой;
в - стальным крепежом с тарельчатой пружиной; г - стальным крепежом
с защитными металлическими покрытиями рабочих поверхностей с контргайкой (пружинной шайбой);
д - стальным крепежом через переходную медно- алюминиевую пластину с контргайкой (пружинной шайбой);
е - стальным крепежом через переходную пластину из твердого алюминиевого сплава
с контргайкой (пружинной шайбой)
1 - плоский вывод (шина); 2 - шина (кабельный наконечник); 3-5 - шайба, болт, гайка из цветного металла;
6 - пружинная шайба; 7 - стальная гайка; 8 - стальной болт; 9 - тарельчатая пружина;
10 - стальная шайба (шайба увеличенная); 11 - стальная шайба; 12 - плоский вывод (шина)
с защитным металлическим покрытием рабочей поверхности; 13 - шина (кабельный наконечник)
с защитным металлическим покрытием рабочей поверхности; 14 - медно-алюминиевая пластина;
15 - пластина из твердого алюминиевого сплава
Черт.2

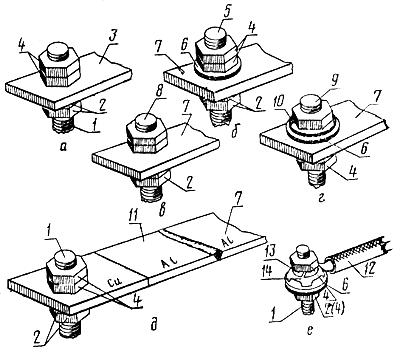

Разборные контактные соединения проводников со штыревыми выводами без средств и со средствами стабилизации электрического сопротивления
а - проводник из меди, твердого алюминиевого сплава или алюминия с защитным металлическим покрытием рабочей поверхности; б, в, г - алюминиевый проводник; д - алюминиевый проводник через переходную медно-алюминиевую пластину; е - однопроволочная (многопроволочная) жила провода кабеля сеч. 10 мм2 с изгибанием в кольцо
1 - штыревой вывод из меди или латуни; 2 - гайка из меди или латуни; 3 - шина (кабельный наконечник) из меди,
твердого алюминиевого сплава или алюминия с защитным металлическим покрытием рабочих поверхностей;
4 - стальная гайка; 5 - штыревой медный вывод; 6 - стальная шайба; 7 - алюминиевая шина (кабельный наконечник);
8 - штыревой латунный вывод; 9 - штыревой стальной вывод; 10 - тарельчатая пружина; 11 - медно-алюминиевая пластина;
12 - провод (кабель); 13 - пружинная шайба; 14 - фасонная шайба (шайба-звездочка)
Черт.3

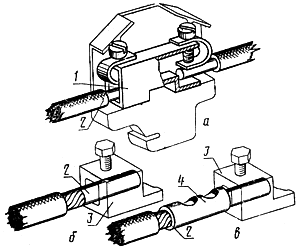

Разборные контактные соединения проводников с гнездовыми выводами
а, б - однопроволочная (многопроволочная, сплавленная в монолит) жила;
в - многопроволочная жила, оконцованная кабельным наконечником
1 - наборный зажим; 2 - провод (кабель); 3 - гнездовой вывод; 4 - кабельный наконечник штифтовой
Черт.4
ПРИЛОЖЕНИЕ 3
Рекомендуемое
ТРЕБОВАНИЯ К ПОДГОТОВКЕ РАБОЧИХ ПОВЕРХНОСТЕЙ КОНТАКТ-ДЕТАЛЕЙ
(в ред. Изменений NN 2, 3)

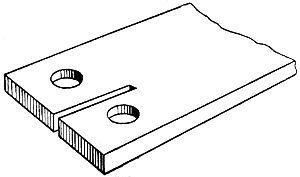

1. Контакт-детали, имеющие два и более отверстий под болты в поперечном ряду, рекомендуется выполнять с продольными разрезами, как показано на чертеже.
2. Рабочие поверхности контакт-деталей разборных контактных соединений и неразборных контактных соединений с линейной арматурой непосредственно перед сборкой должны быть подготовлены:
медные без покрытия и алюмомедные - зачищены.
При зачистке алюмомедных проводов не должна быть повреждена медная оболочка;
алюминиевые и из алюминиевых сплавов - зачищены и смазаны нейтральной смазкой (вазелин КВЗ по ГОСТ 15975-70, ЦИАТИМ-221 по ГОСТ 9433-80 или другими смазками с аналогичными свойствами).
Рекомендуемое время между зачисткой и смазкой не более 1 ч;
рабочие поверхности, имеющие защитные металлические покрытия, - промыты органическим растворителем. (в ред. Изменения N 3)
3. Рабочие поверхности медных контакт-деталей, соединяемых способом опрессовки, должны быть зачищены, если иное не указано в стандартах или технических условиях на конкретные виды электротехнических устройств.
Рабочие поверхности алюминиевых контакт-деталей должны быть зачищены и смазаны кварцевазелиновой пастой или другими смазками, пастами и компаундами с аналогичными свойствами.
4. Поверхности контакт-деталей, соединяемых сваркой или пайкой, должны быть предварительно зачищены, обезжирены или протравлены.
5. Расположение и размер отверстий под болты в контакт-деталях разборных контактных соединений рекомендуется принимать в соответствии с ГОСТ 21242-75.
По согласованию с потребителем допускается выполнение овальных отверстий. (в ред. Изменения N 2)
ПРИЛОЖЕНИЕ 4
Рекомендуемое
Таблица 9
(в ред. Изменения N 3)
Примечание. Для болтовых соединений проводников из меди и твердого алюминиевого сплава рекомендуется применять крутящие моменты, значения которых в 1,5-1,7 раза превышают установленные в таблице. (в ред. Изменения N 3)
