Ведомственные строительные нормы. Указания по обеспечению безопасности движения на автомобильных дорогах. ВСН 25-86

Данный документ утратил силу на территории Российской Федерации в связи с изданием Приказа Минтранса РФ от 21.11.2022 N 461.

СОГЛАСОВАНО
с Главным управлением
Госавтоинспекции МВД СССР

УТВЕРЖДЕНЫ
Министерством
автомобильных дорог РСФСР
29 января 1986 г.

МИНИСТЕРСТВО АВТОМОБИЛЬНЫХ ДОРОГ РСФСР

ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

УКАЗАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДВИЖЕНИЯ НА АВТОМОБИЛЬНЫХ ДОРОГАХ

ВСН 25-86

Срок введения 1 мая 1987 г.

В Указаниях приведены принципы обеспечения безопасности движения на вновь проектируемых и существующих автомобильных дорогах. Описаны мероприятия по повышению безопасности движения в различных дорожных условиях с учетом состава транспортного потока и методы определения их экономической эффективности. Большое внимание уделено охране окружающей среды.

Указания предназначены для инженерно-технических работников.

Указания подготовлены под руководством и при участии проф. В. Ф. Бабкова. В их разработке приняли участие: д-ра техн. наук А. П. Васильев, Е. М. Лобанов, В. В. Сильянов, кандидаты техн. наук О. А. Дивочкин, В. П. Залуга, Ю. В. Кузнецов, Н. М. Кульмурадов, М. В. Немчинов, В. С. Порожняков, П. И. Поспелов, В. И. Пуркин, Ю. М. Ситников, А. П. Шевяков. Б. А. Щит, инженеры С. Н. Артемов, С. М. Булак, В. Ю. Голубин, М. М. Девятов, А. Н. Должиков, Р. X. Измайлов, В. Н. Кузнецов, Н. А. Лушников, В. Н. Покидько, Ю. К. Смирнов, М. С. Талаев, А. Р. Цыганов (МАДИ); кандидаты техн. наук Б. Б. Анохин, В. Д. Белов, Е. М. Окороков, В. П. Расников, В. В. Чванов, инженеры А. В. Бабков, Л. Г. Марьяхин, О. В. Машкин (Гипродорнии); кандидаты техн. наук М. Б. Афанасьев, Б. Н. Баваров, С. Г. Бородина, инж. В. Я. Буйленко (б. ВНИИБД МВД СССР), инж. В. Г. Сорокин (ГУ ГАИ МВД СССР). В Указаниях учтены также разработки, выполненные и Союздорнии.

Внесены Дорожно-исследовательской лабораторией при МАДИ

Утверждены Министерством автомобильных дорог РСФСР 29 января 1986 г.

Срок введения 1 мая 1987 г.

Взамен Указаний по организации и обеспечению безопасности движения на автомобильных дорогах (ВСН 25-76)

ЧАСТЬ 1. ПРИНЦИПЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ДВИЖЕНИЯ НА СТАДИИ ПРОЕКТИРОВАНИЯ НОВЫХ И РЕКОНСТРУКЦИИ СУЩЕСТВУЮЩИХ ДОРОГ

Глава 1. МЕТОДЫ ОЦЕНКИ БЕЗОПАСНОСТИ, СКОРОСТИ ДВИЖЕНИЯ, ПРОПУСКНОЙ СПОСОБНОСТИ ДОРОГ

1.1. Общие положения

1.1.1. Обеспечение безопасности движения и высоких транспортных качеств автомобильных дорог является первоочередной обязанностью всех дорожных организаций, как проектных, так и эксплуатационных.

Проектные решения новых дорог и планируемые текущие мероприятия по ремонту и содержанию дорог и повышению безопасности движения эффективны только в тех случаях, когда они базируются на анализе закономерностей движения транспортных потоков и одиночных автомобилей, на результатах исследований причин аварийности и ухудшения условий работы водителей.

1.1.2. Транспортно-эксплуатационные качества автомобильных дорог определяются скоростью и себестоимостью перевозок, безопасностью и удобством проезда по дороге, ее пропускной способностью. Они не могут быть выражены обобщенным показателем. Поэтому при оценке участка дороги необходимо выяснить: среднюю скорость движения по дороге и на отдельных участках; степень опасности дорожно-транспортных происшествий (ДТП); удобство дороги для водителей и пассажиров; пропускную способность дороги. Эти же показатели следует использовать при оценке вариантов проектных решений и мероприятий, направленных на повышение транспортно-эксплуатационных качеств дороги.

1.2. Скорость движения по дороге

Расчет скорости движения одиночных автомобилей

1.2.1. Для оценки соответствия размеров отдельных элементов дороги и их сочетаний требованиям безопасности и удобства движения на основе расчетов на ЭВМ или по вспомогательным таблицам строят эпюру изменения скорости одиночного автомобиля в зависимости от параметров продольного профиля и плана без учета ограничений, предусматриваемых Правилами дорожного движения и устанавливаемыми знаками.

1.2.2. При расчете скорости движения одиночного автомобиля за расчетный автомобиль принимают: легковой ГАЗ-24, грузовой ЗИЛ-130. На промышленных дорогах выбор расчетного автомобиля должен быть обоснован анализом состава движения или парка применяемых автомобилей.

1.2.3. Расчет скорости движения одиночного автомобиля выполняют на основе его динамических характеристик с учетом следующих рекомендаций:

а) использование передач учитывают в соответствии с данными, приведенными в табл. 1.1.

б) степень открытия дроссельной заслонки в зависимости от характеристик подъема дороги и двигателя автомобиля принимают по табл. 1.2 или определяют по формуле

где i - продольный уклон, тысячные; L - длина участка подъема, м; N_уд - удельная

мощность двигателя автомобиля, кВт/т.

Таблица 1.1

Таблица 1.2

Таблица 1.3

Учитываемый фактор	Коэффициент _3
Дорожные условия в конце спуска (уклон более 30 %о):
последующий подъем	1,2
кривая в плане R = 1000 м	0,8
малый мост	0,85
большой (средний) мост	0,7
Дорожные условия перед подъемом (уклон не более 30 %о):
горизонтальный участок	1,1
спуск	1,2
малый мост	0,9
сужение проезжей части на 2 м	0,8
Участки с ограниченной видимостью, м:
в плане 600-700	1,0
300-400	0,95
200-250	0,9
100-150	0,8
менее 100	0,75
в профиле
более 150	1,0
100	0,95
50	0,75
менее 50	0,6
Кривые в плане радиусом, м:
более 600	1,0
400	0,92
200	0,8
100	0,75
50	0,7
менее 50	0,6
Малые и средние мосты (длина до 100 м) с шириной проезжей части:
менее ширины проезжей части дороги на 1 м	0,5
равной ширине проезжей части дороги	0,7
больше ширины проезжей части дороги на 1 м	0,85
то же, на 2 м	1,0
Большие мосты (длина более 100 м)	0,7
Пересечение в одном уровне:
простые	0,75
канализированные	0,9
Ширина обочины, м:
3,75 и более	1,0
2,5	0,9
1,5	0,85
1,0	0,75
0,0	0,60
Препятствия на обочине при расстоянии от кромки проезжей части, м:
0,0	0,7
0,5	0,8
1,5	0,9
2,0 и более	1,0
Населенные пункты при расстоянии до застройки:
15-20 м	0,9
6-10 м	0,8
5 м (имеются тротуары)	0,7
5 м (тротуары отсутствуют)	0,6

Таблица 1.4

Тип разметки	Коэффициент _3 при ширине проезжей части, м
	6	7	7,5	9	10,5
Без разметки	0,70	0,90	1,0	1,05	1,10
Краевая	0,64	0,87	0,98	1,08	1,15
Осевая прерывистая	0,68	0,89	1,00	1,05	1,10
То же, в сочетании с краевой	0,55	0,74	0,92	1,08	1,15
Сплошная разделительная линия	0,59	0,75	0,78	1,04	1,10

Примечание. Значение _3 дано для горизонтальных участков н подъемов с уклоном менее 20 %о.

в) скорость движения на спусках рассчитывают по динамической характеристике с учетом движения автомобиля с работающим двигателем и развивающим тяговое усилие. Предельно допустимая скорость на спуске принимается из условия управляемости автомобиля на данном типе дорожного покрытия:

на асфальто- и цементобетонном покрытии 90 км/час;

на щебеночном покрытии, обработанном битумом, 70 км/ч, не обработанном битумом, 60 км/ч.

г) влияние элементов плана дороги на скорость движения одиночного автомобиля учитывают путем умножения рассчитанной скорости на коэффициент _3, приведенный в табл.1.3, 1.4;

д) эпюры скоростей по каждому участку дороги строят для обоих направлений движения.

1.2.4. Для более детальной оценки скоростей в свободных условиях движения на отдельных элементах и участках дорог можно пользоваться следующими формулами:

на больших мостах при габаритах от 6 до 13 м и длиной от 100 до 300 м:

где v_85% - скорость движения легкового автомобиля (типа ГАЗ-24) 85%-ной обеспеченности, км/ч; v_50% - средняя скорость движения легкового автомобиля, км/ч; Г - габарит моста, м; L - длина моста, м;

на двухполосных дорогах с продольными уклонами, совмещенными с кривыми в плане:

где v_0 - средняя скорость автомобилей в свободных условиях, км/ч; R - радиус кривой в плане, м; i - продольный уклон, %о; В - ширина проезжей части, м; n_л - количество легковых автомобилей в составе транспортного потока, доли единицы (при n_л = 1 формула дает значение скорости движения легкового автомобиля); n_авт - количество автопоездов в составе транспортного потока, доли единицы.

Оценка скоростей движения потоков автомобилей

1.2.5. Средняя скорость смешанного потока автомобилей для сухого покрытия в летнее время года при коэффициенте загрузки от 0,1 до 0.85 с учетом влияния дорожных условий и интенсивности движения на двухполосных дорогах:

v		= v		- K		N,
	n		0

где v_0 - средняя скорость свободного движения легковых автомобилей при малом значении коэффициента загрузки на прямолинейном горизонтальном участке с шириной проезжей части 7,5 м, краевыми полосами 0,75 м и укрепленными обочинами шириной 3,5 м (принимается равной 90 км/ч); - итоговый коэффициент, учитывающий влияние геометрических элементов дороги, состава потока и средств организации движения на скорость свободного движения. Он является произведением отдельных коэффициентов:

	=							;
			1		2		3

_1- коэффициент, учитывающий влияние продольного уклона:

Уклон, %о	0	20	30	40	50	60	70	80
_1	1,0	0,92	0,84	0,76	0,68	0,56	0,45	0,34

_2 - коэффициент, учитывающий влияние состава потока:

Количество легковых автомобилей в потоке, %	100	70	50	40	20	10	0
_2	1,0	0,9	0,8	0,78	0,75	0,67	0,62

_3 - коэффициент, учитывающий влияние дорожных условий и средств организации движения, принимается по табл. 1.3, 1.4; - коэффициент, зависящий от состава движения:

Количество легковых автомобилей в составе движения, %	0	10	20	40	50	70	100
	0,020	0,018	0,016	0,013	0,012	0,010	0,07

К_ - поправочный коэффициент, учитывающий влияние разметки проезжей части на скорости при высоких интенсивностях движения (табл. 1.5), кривых в плане (табл. 1.6), характеристик продольных уклонов (табл. 1.7); N - интенсивность движения <1>, авт/ч.

<1> Здесь и далее значения интенсивности движения даны в физических единицах транспортных средств, за исключением особо указанных случаев.

Таблица 1.5

Тип разметки	Коэффициент К_	Тип разметки	Коэффициент К_
Без разметки	1	То же в сочетании с краевой	0,70
Краевая	0,82
Осевая прерывистая	0,76	Сплошная разделительная линия	0,62

Таблица 1.6

Радиус кривой в плане, м	Коэффициент К_	Радиус кривой в плане, м	Коэффициент К_
Менее 150	1,92	400	1,10
200	1,15	500	1,02
300	1,11	Более 600	1,00

Таблица 1.7

Длина подъема, м	Коэффициент К_ при уклонах, %о
	30	40	50	60
Менее 200	1,10	1,15	1,21	1,30
350	1,11	1,20	1,25	1,32
500	1,19	1,25	1,30	1,36
Более 800	1,22	1,32	1,38	1,45

1.2.6. Для оценки вариантов трассы дороги, схем организации движения и транспортных потерь среднегодовую скорость движения определяют в соответствии с указаниями п. 1.9.14. По рассчитанным средним скоростям движения потока автомобилей строят эпюры скорости для обоих направлений движения.

1.3. Пропускная способность дороги

1.3.1. Определение пропускной способности необходимо для выявления участков возможных заторов, оценки экономичности и удобства движения и выбора методов и средств по улучшению условий движения.

1.3.2. Пропускная способность не остается постоянной по длине дороги в течение года. Максимальные ее значения наблюдаются при благоприятных условиях движения потока легковых автомобилей, минимальные - на сложных участках дорог с несовершенными параметрами плана и профиля при paзнотипном составе потока движения - большом количестве тяжелых грузовых автомобилей, автопоездов, автобусов пригородных сообщений, а также при сложных погодных условиях (гололед, снегопад, туман и т. п.).

1.3.3. Согласно "Руководству по оценке пропускной способности автомобильных дорог" Минавтодора РСФСР различные дороги имеют следующую максимальную пропускную способность (легковых авт/ч):

1.3.4. Пропускную способность дороги с учетом влияния различных дорожных условий оценивают введением в расчет коэффициентов снижения ее максимального значения согласно рекомендациям, изложенным в Руководстве (см. п. 1.3.3).

1.3.5. Пропускная способность дорог может быть повышена:

а) перестройкой неудачных сочетаний элементов плана и продольного профиля, не вызывающих резкого изменения скоростей;

б) устранением при реконструкции дорог минимальных значений технических параметров плана и профиля, проложением дорог вне населенных пунктов на достаточном от них удалении для исключения влияния пешеходного движения,

в) уширением проезжей части для разделения потока автомобилей по составу (дополнительные полосы на подъемах, на пересечениях, полосы для местного движения, для автобусов) и обеспечения оптимальной загрузки, при которой движение происходит с достаточно высокими скоростями;

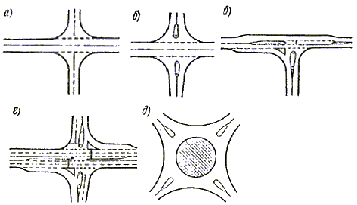

г) устройством пересечений с другими дорогами (автомобильными и железными), отвечающих требованиям пропуска интенсивных потоков автомобилей (канализированные пересечения, транспортные развязки в разных уровнях);

д) повышением сцепных качеств и ровности покрытия;

е) обустройством дороги автобусными остановками, подъездами к АЗС, мотелям, площадкам отдыха, освещением, связью и другими элементами инженерного оборудования, обеспечивающими эффективное использование ширины проезжей части и придорожных сооружений без помех для основного движения.

1.4. Оценка безопасности движения по дороге

1.4.1. Повышенным количеством дорожно-транспортных происшествий и высокой вероятностью появления заторов (см. п. 1.3) чаще всего характеризуются участки:

а) на которых резко уменьшается скорость движения, преимущественно в связи с недостаточной видимостью и устойчивостью движения. В этом случае при высокой интенсивности и большой скорости движения возможны наезды на впереди идущие транспортные средства и съезды с дороги. Такие участки, как правило, имеют пониженную пропускную способность;

б) у которых какой-либо элемент дороги не соответствует скоростям движения, обеспечиваемым другими элементами (скользкое покрытие на кривой большого радиуса, узкий мост на длинном прямом горизонтальном участке, кривая малого радиуса в конце затяжного спуска, сужение дороги, скользкие обочины и т. д.). В таких местах чаще всего происходит опрокидывание транспортных средств или их съезд с дороги;

в) где из-за погодных условий создается несоответствие между скоростями движения на этих участках и на остальной дороге (заниженное земляное полотно там, где часты туманы, гололед; участки дороги, проходящие по северным склонам гор и холмов или около промышленных предприятий, и т.д.);

г) где возможны скорости, которые могут превысить безопасные пределы (длинные затяжные спуски на прямых, одиночные кривые малого радиуса на дороге, протрассированной кривыми больших радиусов);

д) где у водителя исчезает ориентировка в дальнейшем направлении дороги или возникает неправильное представление о нем (поворот в плане непосредственно за выпуклой кривой, неожиданный поворот в сторону с примыканием второстепенной дороги по прямому направлению);

е) слияния или перекрещивания транспортных потоков на пересечениях дорог, съездах, примыканиях, переходно-скоростных полосах;

ж) проходящие через малые населенные пункты или расположенные против пунктов обслуживания, автобусных остановок, площадок отдыха и т.д., где имеется возможность неожиданного появления пешеходов и транспортных средств с придорожной полосы;

з) где однообразный придорожный ландшафт, план и профиль способствуют потере водителем контроля за скоростью движения или вызывают быстрое утомление и сонливость (длинные прямые участки в степи).

1.4.2. Мероприятия по обеспечению безопасности движения, как правило, улучшают условия движения, снижают задержки и повышают средние скорости потока автомобилей.

Методы оценки аварийности

1.4.3. Для получения сопоставимых данных при анализе дорожных условий пользуются системой показателей - коэффициентами относительной аварийности или коэффициентами происшествий.

Для длинных и однородных по геометрическим элементам участков коэффициент происшествий, измеряемый количеством ДТП на 1 млн. автомобиле-километров (ДТП/1 млн. авт-км):

где z - количество происшествий в год; N - среднегодовая суточная интенсивность движения в обоих направлениях, принимаемая по данным учета движения, авт/сут; L - длина участка дороги, км.

Для коротких участков, резко отличающихся от смежных (мосты, перекрестки), коэффициент происшествий измеряют количеством ДТП на 1 млн. автомобилей (ДТП/1 млн. авт.):

Коэффициенты, определяемые по этим формулам, могут быть использованы для первичной обработки статистических данных об аварийности отдельных участков. При анализе относительной опасности движения для получения надежной оценки необходимо располагать данными по аварийности не менее чем за 3-5 лет.

1.4.4. Для оценки относительной опасности движения по дорогам следует применять методы коэффициентов безопасности, конфликтных ситуаций, основанные на анализе графика изменения скоростей движения по дороге, и метод коэффициентов аварийности, основанный на анализе данных статистики ДТП.

Метод коэффициентов безопасности

1.4.5. Коэффициентами безопасности называют отношение максимальной скорости движения на участке к максимальной скорости въезда автомобилей на этот участок (начальная скорость движения).

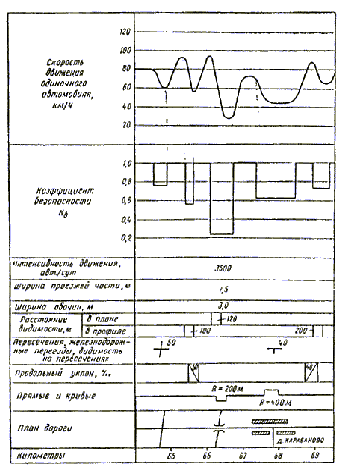

Рис. 1.1. Линейный график скоростей движения одиночных автомобилей и график коэффициентов безопасности

1.4.6. Для определения коэффициентов безопасности при построении теоретического графика скоростей движения по дороге в обычную методику расчета скоростей (см. п. 1.2.1) вносят изменения, направленные на учет опасных ситуаций:

а) для реконструируемых дорог не принимают во внимание общие ограничения скорости движения Правилами дорожного движения и местные ограничения скорости (в населенных пунктах, на переездах железных дорог, на пересечениях с другими дорогами, на кривых малых радиусов, в зонах действия дорожных знаков и др.);

б) в случае резкого различия условий движения по дороге в разных направлениях (например, на затяжных подъемах горных дорог) график коэффициентов безопасности можно строить только для того направления, в котором может быть развита наибольшая скорость;

в) не учитывают участки постепенного снижения скорости, необходимые для безопасного въезда на кривые малых радиусов, на пересечения, узкие мосты, т.е. берут соотношение скорости, обеспечиваемой данным участком, и максимально возможной скорости в конце предшествующего участка.

1.4.7. Для построения графика коэффициентов безопасности (рис. 1.1) в конце каждого участка определяют максимальную скорость, которую можно развить без учета условий движения на последующих участках.

1.4.8. Участки по опасности для движения оценивают исходя из значений коэффициента безопасности. В проектах новых дорог недопустимы участки с коэффициентами безопасности, меньшими 0,8. В проектах реконструкции и капитального ремонта коэффициенты безопасности принимаются по табл. 1.8. Начальные скорости и ускорения определяются наблюдениями или с помощью ходовых лабораторий.

Таблица 1.8

1.4.9. Метод коэффициентов безопасности учитывает движения одиночного автомобиля, что характерно для условий движения на дорогах с малой интенсивностью или часов спада движения на более загруженных дорогах. Это не препятствует его использованию для дорог всех типов, поскольку при высокой интенсивности движения обгоны практически исключаются, а расчет на одиночный автомобиль направлен в сторону запаса безопасности.

Метод конфликтных ситуаций

1.4.10. Метод конфликтных ситуаций используется при разработке проектов реконструкции сложных участков дорог. Под конфликтной понимается дорожно-транспортная ситуация, возникающая между участниками дорожного движения или движущимся автомобилем и обстановкой дороги, при которой возникает опасность дорожно-транспортного происшествия, если в действиях участников движения не произойдет изменения и они будут продолжать движение. Для использования метода конфликтных ситуаций необходимы данные о режимах движения, получаемые при помощи автомобилей-лабораторий.

Показателем наличия конфликтной ситуации является изменение скорости или траектории движения автомобиля. Степень опасности этой ситуации характеризуется отрицательными продольными и поперечными ускорениями, возникающими при маневрах автомобилей.

1.4.11. Конфликтные ситуации по степени опасности делятся на три типа: легкие, средние, критические (табл. 1.9).

Таблица 1.9

Число конфликтных ситуаций каждого типа определяется при реконструкции дорог методом наблюдений, а при новом строительстве методами математического моделирования. Количество конфликтных ситуаций, приведенных к критической К':

1.4.12. Коэффициент относительной аварийности

где К - количество конфликтных ситуаций на 1 млн. авт-км; К = K'10(6)/(NL), N - интенсивность движения, авт/ч; L - длина участка дороги, км.

1.4.13. Участки по опасности движения оценивают исходя из следующих значений числа конфликтных ситуаций

В проектах новых дорог недопустимы участки с количеством конфликтных ситуаций более 210. При разработке проектов реконструкции и капитального ремонта следует проектировать участки с числом конфликтных ситуаций более 310.

Метод коэффициентов аварийности

1.4.14. Коэффициент аварийности представляет собой произведение частных коэффициентов, учитывающих влияние отдельных элементов плана и профиля,

где K_i - отношение количества ДТП на участке дорог с различными элементами плана и профиля к количеству ДТП на эталонном горизонтальном прямом участке дороги с проезжей частью шириной 7,5 м, шероховатым покрытием и укрепленными обочинами шириной 3,5 м.

1.4.15. Дорожные организации, осуществляя учет и анализ ДТП, могут устанавливать дополнительные коэффициенты, учитывающие местные условия, например частоту расположения кривых, наличие вблизи дороги аллейных насаждений, ирригационных каналов, неогражденных крутых склонов и т. д.

1.4.16. Приведенные ниже значения частных коэффициентов аварийности основаны на анализе статистики ДТП и применимы для дорог в равнинной и холмистой местностях.

<1> При разметке проезжей части на три полосы движения.

<2> При разметке осевой полосы

<3> Без разделительной полосы.

<4> С разделительной полосой.

Тип пересечения	В разных уровнях	Кольцевые пересечения	В одном уровне при интенсивности движения на пересекаемой дороге, % от суммарной на двух дорогах:
			1,0	10-20	20
К_9	0,35	0,70	1,5	3,0	4,0

<1> Населенный пункт с одной стороны дороги.

<2> То же, имеются тротуары или пешеходные дорожки.

<3> Населенный пункт с двух сторон дороги, имеются тротуары и полосы местного движения.

<4> Для местного движения полосы отсутствуют, имеются тротуары.

<5> Полосы для местного движения и тротуары отсутствуют.

<6> Цели при характеристиках застройки, указанных в сносках 3, 4 и 5, населенный пункт находится с одной стороны дороги, значения К_13 берутся вдвое меньшими.

<*> При глубине оврага 5 м и менее коэффициент К_18 принимают равным 1,0.

При построении графиков коэффициентов аварийности вручную значения частных коэффициентов аварийности для разных участков не интерполируют, а принимают ближайшее из приведенных.

При разработке программ для расчетов на ЭВМ можно пользоваться зависимостями частных коэффициентов аварийности от определяющих их факторов.

1.4.17. Для автомобильных дорог в горной местности значения частных коэффициентов аварийности К_1, К_5, К_6, К_10 следует принимать следующими:

Для дорог и горной местности вводятся дополнительные частные коэффициенты аварийности К_19 и К_20, характеризующие особенности движения по горным дорогам:

1.4.18. При определении коэффициента, учитывающего влияние радиуса кривых в плане, необходимо вводить поправку на наличие виражей. Оценивая безопасность движения, следует исходить из значений эквивалентных радиусов кривых, допускающих проезд с той же скоростью, что и рассматриваемые кривые, но имеющих уклон виража, равный уклону проезжей части на прямых участках. Значение эквивалентного радиуса

					±	i
R		=		кр			кр	R		,
	экв				+	i			кр
				пр			пр

где R - радиус, м; - коэффициент поперечной силы, при расчетах на устойчивость принимаемым равным коэффициенту поперечного сцепления; i - поперечный уклон в десятичных дробях. Индекс "кр" относится к рассматриваемой кривой, а индекс "пр" - к характеристике проезжей части на прилегающем участке.

1.4.19. Итоговые коэффициенты аварийности устанавливают на основе анализа плана и профиля или линейного графика исследуемого участка дороги путем перемножения частных коэффициентов <1>.

<1> Для построения графиков коэффициентов аварийности и сезонных графиков коэффициентов аварийности имеются программы для ЭВМ, разработанные в МАДИ и Гипродорнии.

Таблица 1.10

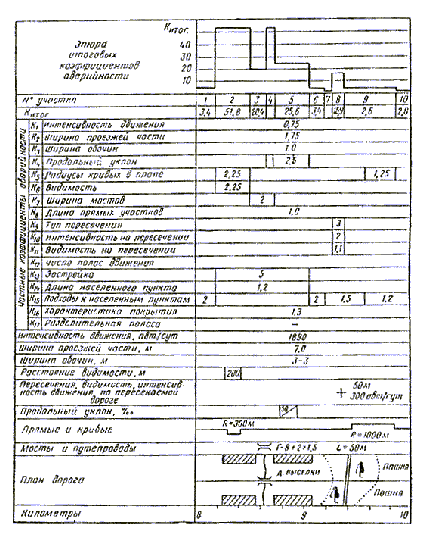

Рис. 1.2. Пример графика итоговых коэффициентов аварийности

По значениям итоговых коэффициентов аварийности строят линейный график (рис. 1.2). На него наносят план и профиль дороги, выделив все элементы, от которых зависит безопасность движения (продольные yклоны, вертикальные кривые, кривые в плане, мосты, населенные пункты, пересекающие дороги и др.). На графике фиксируют по отдельным участкам среднюю интенсивность движения по данным учета дорожных организаций или специальных изыскательских партий, а для проектируемых дорог - перспективную интенсивность движения. Условными знаками обозначают места зарегистрированных в последние годы ДТП. Дорожно-эксплуатационные организации должны пополнять графики данными о ДТП. Под планом и профилем выделяют графы для каждого из учитываемых показателей, для которых выше приведены коэффициенты аварийности.

1.4.20. При построении графика коэффициентов аварийности дорогу анализируют по каждому показателю, выделяя однородные по условиям участки. При этом необходимо учитывать, что влияние опасного места распространяется на прилегающие участки, где возникают ощутимые помехи для движения (табл. 1.10).

1.4.21. В проектах реконструкции дорог и нового строительства рекомендуется перепроектировать участки, для которых итоговый коэффициент аварийности превышает 15-20.

В проектах улучшения дорог при капитальном ремонте в условиях холмистого рельефа следует предусматривать перестройку участков с коэффициентами аварийности более 25-40.

На горных дорогах с позиций безопасности движения допустимыми можно считать участки со значениями итогового коэффициента аварийности менее 35 и более 350. Однако следует иметь в виду, что при его значениях более 350 скорости движения и пропускная способность дороги значительно снижаются.

При значениях итоговых коэффициентов аварийности, близких к предельно допустимым, рекомендуется: производить разметку проезжей части, запрещающую обгон с выездом на полосу встречного движения при коэффициентах аварийности более 10-20; устанавливать знаки запрещения обгона и ограничения скорости при коэффициентах аварийности более 20-40. На горных дорогах предусматривается также устройство трясущих полос на подходах к опасным участкам, устройство на кривых малых радиусов по оси дороги разделительных полос.

1.4.22. При обосновании обходов городов оценивают безопасность движения на улицах, являющихся продолжением автомобильной дороги (обычно это магистральные улицы). Степень безопасности движения при анализе дорожных условий в городе характеризуется коэффициентом аварийности, выражающим отношение количества дорожно-транспортных происшествий на 1 млн. авт-км пробега на участке при существующих параметрах плана и профиля улицы к количеству дорожно-транспортных происшествий на эталонном горизонтальном прямом участке магистральной улицы с двумя полосами движения в каждом направлении, шириной проезжей части 15,5 м, резервной зоной 3,5 м, шероховатым покрытием протяженностью 150 м и освещением 8 люкс.

1.4.23. Итоговый коэффициент аварийности определяется как произведение частых коэффициентов

.

Значения частных коэффициентов аварийности для городских условий основаны на статистике дорожно-транспортных происшествий на магистральных улицах городов:

1.4.24. Улицу анализируют по каждому показателю, выделяя однородные по условиям участки. При этом следует учитывать, что влияние опасного места распространяется на прилегающие участки, где возникают ощутимые помехи для движения. Зоны влияния опасных участков приведены в табл. 1.11.

Таблица 1.11

<1> Для улиц с односторонним движением соответственно 25 м.

1.4.25. В проектах реконструкции улиц и нового строительства рекомендуется перепроектировать участки, для которых итоговый коэффициент аварийности превышает 25. При значениях итогового коэффициента аварийности более 65 рекомендуется обход города или перестройка участков уличной сети.

Рекомендуется предусматривать разметку проезжей части, светофорное регулирование, устройство подземных пешеходных переходов при коэффициентах аварийности 25-65.

Влияние наиболее опасных участков и установление очередности их перестройки

1.4.26. Если возможность быстрого улучшения всей дороги ограничена, особенно при стадийной реконструкции, для установления очередности перестройки опасных участков необходимо дополнительно учитывать тяжесть ДТП. При построении графиков итоговые коэффициенты аварийности следует умножить на дополнительные коэффициенты тяжести (стоимостные коэффициенты, учитывающие возможные потери народного хозяйства от ДТП):

где m_i - дополнительные стоимостные коэффициенты (табл. 1.12).

Поправку к итоговым коэффициентам аварийности вводят только при значениях K_итог > 15.

1.4.27. За единицу дополнительных стоимостных коэффициентов приняты средние потери народного хозяйства от одного ДТП на эталонном участке дороги или улицы. Остальные коэффициенты вычислены на основании данных о средних потерях от одного ДТП при различных дорожных условиях. Значения коэффициентов тяжести приведены в табл. 1.12.

Для городских улиц и дорог значения коэффициентов тяжести m_i принимают:

Значения дополнительных коэффициентов тяжести в ряде случаев увеличиваются при улучшении дорожных условий, так как возрастание скоростей движения приводит к авариям с более тяжелыми последствиями (рис. 1.3)

Таблица 1.12

Рис. 1.3. Уточнение графика итоговых коэффициентов аварийности введением поправочных коэффициентов тяжести ДТП

1.5. Оценка безопасности движения на пересечениях в одном уровне

1.5.1. На пересечениях в одном уровне безопасность движения зависит от направления и интенсивности пересекающихся потоков, числа точек пересечения, разветвлений и слияния потоков движения - конфликтных точек, а также от расстояния между этими точками (рис. 1.4). Чем больше автомобилей проходит через конфликтную точку, тем больше вероятность возникновения в ней дорожно-транспортного происшествия.

Рис. 1.4. Схема конфликтных точек на примыканиях автомобильных дорог в одном уровне: 1, 4, 9 - точки разделения потоков; 2, 7, 8 - точки слияния потоков; 3, 5, 6 - точки пересечения потоков

Таблица 1.13

Условия движения	Направление движения автомобилей	Характеристика пересечения	Значения коэффициентов относительной аварийности
			необорудованное пересечение	канализированное пересечение
Слияние потоков	Правый поворот	Радиус поворота:
		R < 15 м	0,0250	0,0200
		R = 15 м	0,0040	0,0020
		R = 15 м, переходные кривые	0,0008	0,0008
		R = 15 м, переходно-скоростные полосы, переходные кривые	0,0003	0,0003
	Левый поворот	R = 10 м	0,0320<*>	0,0022
		10,0 < R < 25 м	0,0025<*>	0,0017<*>
		10,0 < R < 25 м, переходно-скоростные полосы	0,0005	0,0005
Пересечение потоков		Угол пересечения:
		0 < 30	0,0080	0,0040
		30 < 50	0,0050	0,0025
		50 < 75	0,0036	0,0018
		75 < 90	0,0056	0,0018
		90 < 120	0,0120	0,0060
		120 < 150	0,0210	0,0105
		150 < 180	0,0350	0,0175
Разделение потоков	На правом повороте	Радиус поворота:
		R < 15 м	0,0200	0,0200
		R = 15 м	0,0060	0,0060
		R 15 м, переходные кривые	0,0005	0,0005
		R > 15 м, переходные кривые с переходной полосой	0,0001	0,0001
	На левом повороте	R < 10 м	0,0300	0,0300
		10 R < 25 м	0,0040	0,0025
		10 < R 25 м, переходно-скоростные полосы	0,0010	0,0010
Два поворачивающих потока		Разделение двух потоков	0,0015	0,0010
		Пересечение двух левоповоротных потоков	0,0020	0,0005
		Слияние двух поворачивающих потоков	0,0025	0,0012

<*> Для определения К_i в этом случае данные таблицы нужно умножить на коэффициент К_:

Угол пересечения дорог, град	до 30	40	50-75	90	120	150	180
К_	1,8	1,2	1,0	1,2	1,9	2,1	3,4

Таблица 1.14

Схема маневра	Характеристика маневра	Радиус внутренней кромки кольца, м
		15	20	25	30	40	50	60	80	100
		Коэффициент относительной аварийности
	Слияние потоков:
	на многополосном кольце при радиусе съезда более 15 м	0,0040	0,0030	0,0022	0,0018	0,0013	0,0010	0,0008	0,0005	0,0003
	на однополосном кольце при радиусе съезда менее 15 м	0,0040	0,0030	0,0022	0,0015	0,0010	0,0007	0,0005	0,0004	0,0004
	то же, более 15 м	0,0040	0,0025	0,0013	0,0010	0,0007	0,0005	0,0004	0,0003	0,0003
	Разделение потоков:
	на многополосном кольце при радиусе съезда более 15 м	0,0028	0,0020	0,0014	0,0012	0,0009	0,0007	0,0005	0,0035	0,0002
	на однополосном кольце при радиусе съезда менее 15 м	0,0028	0,0020	0,0014	0,0010	0,0007	0,0006	0,0005	0,0004	0,0003
	то же, более 15 м	0,0016	0,0012	0,0010	0,0007	0,0005	0,0004	0,0003	0,0002	0,0002
	Переплетение потоков на многополосном кольце	-	-	-	0,0016	0,0013	0,0010	0,0008	0,0007	0,0006

1.5.2. Опасность конфликтной точки можно оценить по возможной аварийности в ней (количество ДТП за 1 год):

где K_i - относительная аварийность конфликтной точки (принимается согласно табл. 1.13, 1.14); M_i, N_i - интенсивности движения пересекающихся в данной конфликтной точке потоков, авт./сут; K_r - коэффициент годовой неравномерности движения (для европейской части РСФСР может быть принят согласно табл. 1.15, для других областей - по данным изысканий и обследований дорог).

Коэффициент 25 введен в формулу для учета среднего количества рабочих дней в месяц, в течение которых загрузка дорог резко превышает загрузку в нерабочие дни.

При расчетах, проводимых для существующих дорог, коэффициент К_r принимают для месяца, в который проводился учет интенсивности движения. Для вновь проектируемых дорог отношение 25/K_r принимают равным 365.

1.5.3. Степень опасности пересечения оценивается показателем безопасности движения, характеризующим количество ДТП на 10 млн. автомобилей, прошедших через пересечение,

где - теоретически вероятное количество ДТП на пересечении за 1 год; n - число конфликтных точек на пересечении; М - интенсивность на главной дороге, авт./сут; N - то же, для второстепенной дороги; К_r - коэффициент годовой неравномерности движения (см. табл. 1.15).

Таблица 1.15

Показатель К_а характеризует степень обеспечения безопасности движения на пересечении:

При проектировании новых дорог или реконструкции существующих для каждого варианта пересечения определяют показатель К_а. Чем он меньше, тем удачнее схема пересечения. На вновь проектируемых дорогах показатель безопасности на пересечениях в одном уровне не должен превышать 8, в противном случае должны быть разработаны более безопасные схемы пересечения.

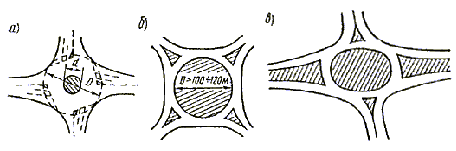

1.5.4. При высокой интенсивности поворачивающих налево потоков автомобилей наиболее целесообразно устраивать кольцевые пересечения, опасность движения по которым в 2-2,5 раза меньше, чем по крестообразным, благодаря тому, что маневры пересечения транспортных потоков заменяются менее опасными маневрами слияния и разделения потоков.

Значения коэффициентов относительной аварийности для кольцевых пересечений приведены в табл. 1.14.

1.6. Оценка безопасности движения на железнодорожных переездах

1.6.1. Безопасность движения на железнодорожных переездах оценивается по значению итогового коэффициента аварийности.

1.6.2. При построении графика коэффициента аварийности для железнодорожных переездов необходимо учитывать частные коэффициенты _i:

Фактическая интенсивность движения поездов, % от общей cyммарной приведенной интенсивности	< 2	2-5	5-10	10-15	15-20	> 20
_1	0,35	0,40	0,62	1,15	1,75	2,15

Интенсивность движения по автомобильной дороге, авт./сут	< 500	500-1000	1000-3000	3000-5000	5000-7000	> 7000
_2	0,42	0,55	0,80	1,14	1,50	2,05

Расстояние видимости переезда и поезда, м	400	300-400	200-300	100-200	50-100	< 50
_3	1,00	1,42	2,50	4,00	5,15	6,5

Оборудование переезда	Коэффициент _4
Автоматический шлагбаум с автоматической световой сигнализацией	1,00
Автоматическая светофорная сигнализация	1,10
Механизированные шлагбаумы с оповестительной сигнализацией	1,95
Механизированные шлагбаумы без сигнализации	3,24
Искусственное освещение	4,82
Дорожные знаки	7,45

Радиус кривой в плане на подходе к переезду, м	< 50	50-75	75-100	100-150	150-200	> 200
_5	8,91	5,80	4,40	3,21	1,45	1,00

Уклон автомобильной дороги на спуске, %о	20	30	40	50	60	> 60
_6	1,00	1,38	2,45	2,72	2,81	3,64

1.6.3. При построении графика коэффициентов аварийности зону влияния железнодорожного переезда и элементов дорог на подходе к нему рекомендуется принимать по табл. 1.16.

Таблица 1.16

1.6.4. Для повышения безопасности движения проектные решения для новых переездов и подходов к ним должны обеспечивать К_итог не более 15-20. На существующих переездах и подходах к ним рекомендуется выполнять следующие мероприятия в зависимости от значения итогового коэффициента аварийности:

а) при К_итог = 10 - 20 обеспечивать видимость переезда и поезда, устанавливать знаки и наносить разметку проезжей части;

б) при К_итог более 20 - 40 оборудовать переезды средствами защиты, ограничить скорость движения на подходах к переезду, увеличить радиус кривой в плане, на участках спусков с уклоном более 30 %о устраивать шероховатую поверхностную обработку;

в) ограничивать скорость движения автомобилей на подходах к переездам, если невозможно обеспечить требования видимости:

Примечание. L_п - расстояние от поезда до переезда, когда поезд виден водителю, находящемуся от переезда на расстоянии видимости дороги; v_доп - допускаемая скорость движения на подходах к переезду.

При расстоянии видимости менее 75 м требуется установка знака "Движение без остановки запрещено".

1.7. Оценка безопасности движения на пересечениях в разных уровнях

1.7.1. Безопасность движения на пересечениях в разных уровнях зависит от интенсивности потоков автомобилей, проходящих через конфликтные точки, количество и степень опасности которых определяются схемой развязки (рис. 1.5). На полных развязках в разных уровнях пересечения потоков движения исключаются, и в конфликтных точках происходят только маневры слияния и разделения. Схемы развязок неполного типа допускают пересечения потоков автомобилей и развороты на второстепенной дороге.

Рис. 1.5. Схема конфликтных точек на транспортных развязках: а - полная транспортная развязка (2, 3, 5, 7, 10, 14, 12, 15 - точки разделения потоков; 1, 8, 9, 16, 4, 6,11, 13 - точки слияния потоков); б - неполная транспортная развязка (А и Б - узлы, оцениваемые как пересечения в одном уровне по табл. 1.13; 1, 2, 3, 8, 23, 24, 25, 26 - точки, оцениваемые по табл. 1.18)

Таблица 1.17

Таблица 1.18

<1> При отсутствии переходной кривой относительная аварийность принимается в 1,5 раза большей.

1.7.2. Опасность развязки в разных уровнях оценивают по методике, принятой для оценки безопасности движения на пересечениях в одном уровне. При этом M_i и N_i - интенсивности движения в конфликтных точках. Величина М представляет собой интенсивность движения по основным полосам. Основной считается полоса, где происходит слияние или разделение потоков автомобилей. На многополосных дорогах ею является правая полоса проезжей части (при правостороннем расположении съездов) или левая полоса (при левостороннем расположении съездов). Величина N - интенсивность движения по съездам. Для определения интенсивности движения по основной полосе на четырехполосных автомобильных магистралях следует пользоваться графиком (рис. 1.6), на шестиполосных - табл. 1.17.

Рис. 1.6. Распределение интенсивности движения на автомагистрали с 4 полосами движения

Значения коэффициентов относительной аварийности конфликтных точек на развязках и разных уровнях полного типа приведены в табл. 1.18. Используя данные таблицы, необходимо учитывать, что при устройстве распределительной полосы (см. гл. 7) значение коэффициента относительной аварийности составляет при въезде на нее с главной дороги 0,000065, при выезде на главную дорогу 0,00003.

1.7.3. При оценке безопасности движения развязок неполного типа (см. рис. 1.5, б, неполный "клеверный лист", ромб и др.), а также полных развязок кольцевого типа коэффициенты относительной аварийности принимаются для конфликтных точек в местах пересечения или переплетения потоков автомобилей по табл. 1.13, 1.14, для конфликтных точек слияние и разделение потоков на съездах развязок - по табл. 1.18.

1.8. Учет движении потоков автомобилей в разных дорожных условиях при назначении мероприятий, повышающих безопасность движения

1.8.1. Перечень мероприятий, необходимых для повышения безопасности движения и пропускной способности дороги и четкой организации движения, разрабатывают на основе сопоставления линейных графиков коэффициентов аварийности, коэффициентов загрузки, коэффициентов безопасности и эпюры скоростей. Каждая дорожно-эксплуатационная организация должна иметь указанные графики, систематически уточняемые по мере проведения строительных и ремонтных работ, и фиксировать на них места ДТП и заторов.

1.8.2. Следует стремиться к проведению капитальных мероприятий, направленных на устранение мест сосредоточения ДТП и участков, вызывающих снижение пропускной способности.

1.8.3. В первую очередь необходимо установить возможность стадийного увеличения числа полос движения и устройства дополнительных полос проезжей части различного назначения. Для повышения пропускной способности отдельных участков рекомендуются мероприятия, указанные в табл. 1.19. В этой таблице, а также в пп. 1.8.6-1.8.11 последующие мероприятия включают и предыдущие.

Таблица 1.19

1.8.4. Для увеличения пропускной способности дороги в целом, имеющей примерно одинаковую пропускную способность на отдельных участках, можно рекомендовать мероприятия, указанные в табл. 1.20, с учетом ожидаемого коэффициента загрузки движением.

Таблица 1.20

1.8.5. Наиболее подробный анализ условий движения, разработку вариантов улучшения дорожных условий и выбор средств организации движения следует выполнять для участков (или элементов дорог), реконструкция которых стадийными методами затруднена: большие мосты и подходы к ним, участки в пределах населенных пунктов с плотной застройкой, затяжные подъемы с высокими насыпями и т. п.

1.8.6. На подъемах, существенно влияющих на пропускную способность дороги, могут быть рекомендованы следующие стадийные мероприятия в зависимости от среднего ожидаемого коэффициента загрузки:

1.8.7. На кривых в плане могут осуществляться следующие стадийные мероприятия

При назначении указанных мероприятий предусмотрено, что все кривые имеют виражи.

1.8.8. На пересечениях в одном уровне основным мероприятием являются канализированные движения с помощью островков или устройство кольцевых пересечений. Последовательность улучшения условий движения выбирается с учетом коэффициента загрузки основной дороги:

1.8.9. Для увеличения пропускной способности пересечений в разных уровнях основным мероприятием является устройство пepexoдно-скopocтных полос и увеличение числа полос движения на основной дороге в зависимости от коэффициента ее загрузки:

1.8.10. Участки с ограниченной видимостью в продольном профиле характерны не только низкими скоростями движения, но и высокой аварийностью. Для улучшения условий движения на них рекомендуются следующие стадийные мероприятия:

1.8.11. Увеличение загрузки дороги в пригородной зоне существенно влияет на режим движения автомобилей в зоне автобусных остановок. Для обеспечения безопасности движения и повышения пропускной способности дороги предусматривают следующие мероприятия:

1.9. Оценка условий движения с учетом неблагоприятных погодно-климатических факторов

Общие положения

1.9.1. Соответствие проектных решений и состояния дорог требованиям обеспечения безопасного и удобного движения в неблагоприятных климатических условиях оценивают путем определения коэффициентов обеспеченности расчетной скорости, пропускной способности, коэффициента загрузки движением, коэффициентов безопасности и аварийности для летнего, осенне-веceннего (переходных) и зимнего периодов года в соответствии с табл. 1.21 для трех зон (рис. 1.7)

Таблица 1.21

Рис. 1.7. Районирование территории СССР по условиям движения автомобилей: I, II, III - расчетные зоны

1.9.2. Расчетным является период года, в который под влиянием погодно-климатических факторов формируются наиболее трудные условия движения.

Оценка обеспеченности расчетной скорости

1.9.3. Степень соответствия запроектированной или существующей дороги требованиям движения автомобилей в неблагоприятные периоды года оценивается коэффициентом обеспеченности расчетной скорости, за который принимают отношение максимальной скорости одиночного легкового автомобиля на каждом участке дороги при характерных для данного периода года метеорологических условиях и состоянии дороги к расчетной скорости в эталонных условиях:

В целях упрощения расчетов для дорог всех категорий условно принята базовая расчетная скорость, равная 120 км/ч.

1.9.4. Значения максимально возможных или допустимых скоростей движения v_фmax на каждом участке дороги для каждого периода года вычисляется теми же методами, что при определении коэффициента безопасности (см. п. 1.4) исходя из параметров и состояния дорог и метеорологических условий, без учета общих и местных ограничений, вводимых правилами дорожного движения.

Для существующих дорог максимальная скорость может быть определена на основе наблюдений за режимами движения как скорость свободного движения легковых автомобилей 85 %-ной обеспеченности или как скорость транспортного потока 95 %-ной обеспеченности в характерных условиях движения.

1.9.5. Каждому периоду года соответствует характерное состояние поверхности дороги, принимаемое за расчетное.

А. В зимний период:

1) слой рыхлого снега на поверхности покрытия и обочин имеется только во время снегопада и метелей в перерывах между проходами снегоочистительных машин;

2) проезжая часть чистая от снега, уплотненный снег и лед на прикромочных полосах, рыхлый снег на обочинах;

3) слой плотного снежного наката на проезжей части, слой рыхлого снега на обочинах;

4) гололед на покрытии;

5) покрытие влажное, тонкий слой рыхлого мокрого снега или слой снега и льда, растворенного хлоридами.

Состояния 1, 2, 4 и 5 принимают расчетными для дорог I, II и III категорий, состояния 2 и 3 - для дорог III и IV категории.

Расчетная толщина слоя рыхлого снега на покрытии принимается по многолетним данным дорожно-эксплуатационной службы в зависимости от защищенности дороги от снежных заносов и оснащенности дорожной службы машинами для зимнего содержания, но не менее 10 мм.

Б. В осенне-весенние переходные периоды:

1) вся поверхность дороги мокрая, чистая;

2) проезжая часть мокрая, чистая; прикромочные полосы загрязнены;

3) проезжая часть мокрая, загрязненная.

Состояние 1 принимают расчетным для дорог I и II категории с обочинами, укрепленными на всю ширину каменными материалами с применением минеральных или органических вяжущих, состояние 2 - для дорог, имеющих укрепленные краевые полосы или обочины, укрепленные щебеночными и гравийными материалами без вяжущих, состояние 3 - для дорог без укрепленных краевых полос и обочин.

В. В летний период:

сухое чистое покрытие, сухие твердые обочины.

1.9.6. Каждому расчетному состоянию покрытия соответствуют определенный коэффициент сопротивления качению и коэффициент сцепления (табл. 1.22 и 1.23), изменяющиеся в зависимости от скорости:

f		=	f		+	K		(v - 20);
	v			20			f
		=			-			(v - 20);
	v			20

где f_20 и _20 - коэффициент сопротивления качению и коэффициент сцепления при скорости 20 км/ч; K_f и _- коэффициенты изменения сопротивления качению и сцепления в зависимости от скорости. При скорости до 60 км/ч значение K_f = 0; при больших скоростях K_f = 0,00025 для легкового автомобиля; v - скорость, для которой определяются значения f_v или _v, км/ч.

Таблица 1.22

Примечание. Меньшие значения принимают для равных гладких покрытий, большие для покрытий, имеющих неровности.

Таблица 1.23

Тип покрытия	Значения коэффициента сцепления j_20 и коэффициента снижения b_j в зависимости от типа покрытия и его состояния
	Эталонное (сухое)		Мокрое (чистое)		Мокрое (грязное)		Рыхлый снег		Уплотненный снег		Гололед
	_20	_	_20	_	_20	_	_20	_	_20	_	_20	_
Цементобетонное	0,80-0,85	0,002	0,65-0,70	0,0035	0,40-0,45	0,0025	0,15-0,35	0,001-0,004	0,20-0,50	0,0025	0,08-0,15	0,002
Асфальтобетонное с шероховатой обработкой	0,80-0,85	0,0035	0,60-0,65	0,0035	0,45-0,55	0,0035	0,15-0,35	0,001-0,004	0,20-0,50	0,0025	0,10-0,20	0,002
To же, без шероховатой обработки	0,80-0,85	0,002	0,50-0,60	0,0035	0,35-0,40	0,0025	0,15-0,35	0,001-0,004	0,20-0,50	0,0025	0,08-0,15	0,002
Из холодного асфальтобетона	0,60-0,70	0,005	0,40-0,50	0,004	0,30-0,35	0,0025	0,12-0,30	0,001-0,004	0,20-0,50	0,0025	0,08-0,15	0,002
Черное щебеночное (гравийное) с шероховатой обработкой	0,60-0,70	0,004	0,50-0,60	0,004	0,30-0,35	0,0025	0,15-0,35	0,0015-0,004	0,20-0,50	0,0025	0,10-0,20	0,002
То же, без обработки	0,50-0,60	0,004	0,40-0,50	0,005	0,25-0,30	0,003	0,12-0,30	0,001-0,004	0,20-0,50	0,0025	0,08-0,15	0,002
Щебеночное и гравийное	0,60-0,70	0,004	0,55-0,60	0,0045	0,25-0,30	0,003	0,15-0,35	0,001-0,004	0,20-0,50	0,0025	0,10-0,15	0,002
Грунтовое улучшенное	0,40-0,50	0,005	0,25-0,40	0,005	0,20	0,003	0,12-0,30	0,001-0,004	0,20-0,50	0,0025	0,08-0,18	0,002

Примечания.

1. Для сухого и мокрого состояний покрытия большие значения коэффициента сцепления принимают для ровных покрытий, меньшие - для покрытий, имеющих неровности.

2. Для гололеда, снежного наката и рыхлого снега большие значения коэффициента сцепления принимают при температуре воздуха -20 °С и ниже, меньшие - при температуре выше -10 °С.

3. Значения коэффициента сцепления приведены для шин с протектором.

1.9.7. Максимальную скорость на прямых участках дороги определяют по динамическим характеристикам автомобиля и проверяют возможность ее достижения по соотношению сил сцепления и сопротивления качению.

Максимально возможная скорость движения на подъеме по сцеплению колеса с дорогой с учетом сопротивления качению при расчетном состоянии покрытия составляет:

			m			-	f		-	i
v		=			20			20			,
	ф max		m			+	K
								f

где m - коэффициент сцепного веса для легкового автомобиля, принимаемый равным 0,5-0,55; i - продольный уклон в долях единицы.

1.9.8. Максимально допустимую скорость на спуске и на участках с ограниченной видимостью в плане и профиле определяют из условия торможения перед внезапно возникшим препятствием на поверхности дороги исходя из расстояния видимости и коэффициента сцепления, соответствующего расчетному состоянию покрытия.

1.9.9. Максимальную скорость при различной ширине проезжей части, краевых укрепительных полос и укрепленных обочин в зависимости от их состояния можно определить из схемы расчета требуемой ширины укрепленной поверхности дороги. При этом на дорогах, не имеющих укрепленных обочин, фактически ширина укрепленной поверхности в неблагоприятные периоды года определяется с учетом ее уменьшения за счет загрязнения прикромочных полос, образования на них снежного наката, льда и т. д.:

где В и у_о - проектная ширина проезжей части и краевых укрепительных полос, м; К - ширина полосы загрязнения в зимний и осенне-весенний периоды принимается в зависимости от типа укрепления обочин по табл. 1.24.

Таблица 1.24

Примечания.

1. В числителе приведены значения для дорог I-II категорий, в знаменателе для дорог III-IV категорий.

2. Ширину полосы загрязнения принимают в зависимости от оснащения дорожных организаций машинами и оборудованием для содержания дорог. При оснащении, равном 100 % нормативной потребности, ширина полосы загрязнения принимается минимальной, при 60-70 % оснащенности принимают средние значения, а при оснащении менее 50) - максимальные.

3. При устройстве покрытия на всю ширину обочин из асфальтобетона, цементобетона или из материалов, обработанных вяжущими, ширина полосы загрязнения принимается равной 0.

1.9.10. В отдельных случаях при систематически действующих сезонных сильных ветрах проверяют обеспеченность расчетной скорости на ветроопасных участках дорог (не защищенные лесом насыпи, в нулевых отметках, полунасыпи-полувыемки и выемки глубиной до 1,5 м, участки, проходящие по водоразделам и открытым возвышенностям, высокие насыпи и подходы к мостам). Воздействие ветра не учитывается на участках дороги, расположенных в лесу и выемках глубиной более 1,5 м.

Расчетную скорость ветра определяют по данным ближайшей метеостанции с учетом положения дороги на местности и ее защищенности, а также порывистости ветра. Значения коэффициента обеспеченности расчетной скорости в зависимости от расчетной скорости ветра приведены на рис. 1.8.

Рис. 1.8. Зависимости коэффициента обеспеченности расчетных скоростей от скорости ветра: 1, 3 -для легковых автомобилей с передним расположением двигателя и времени реакции водителя 1,0 и 1,5 с соответственно; 2, 4 - то же, для автомобилей с задним расположением двигателя

1.9.11. Максимально допустимую скорость на кривых в плане (в км/ч) определяют по условиям устойчивости автомобиля при движении по покрытию, находящемуся в состоянии, характерном для расчетного периода и в случае необходимости с учетом воздействия бокового ветра:

где _2 = (0,6 + 0,8) - поперечное сцепление; I_в - поперечный уклон виража; q - коэффициент бокового давления, назначаемый в зависимости от скорости ветра:

1.9.12. Вычисленные в соответствии с указаниями пп. 1.9.1-1.9.11 значения коэффициента обеспеченности расчетной скорости в прямом и обратном направлениях движения наносят на линейный график. При этом на участках, где на ограничение скорости влияет несколько параметров дорог, коэффициент расчетной скорости принимают по меньшему значению.

1.9.13. Анализ линейного графика заключается в выявлении участков дороги, на которых в расчетный период года значения К_рс меньше допустимых значений, и установлении причин, обусловливающих это снижение.

Допускается снижение максимальной скорости при неблагоприятных условиях погоды, не превышающее 25 % значений расчетной скорости. Участки дорог, на которых это требование не удовлетворяется, должны быть перепроектированы. Как исключение, при технико-экономическом обосновании может быть допущено снижение максимальной скорости больше указанного во время метелей, гололеда и сильных снегопадов, но не более чем на 50 % от расчетной скорости.

На существующих дорогах на всех участках, где наблюдается снижение максимальных скоростей против расчетных, должны быть приняты меры по повышению транспортно-эксплуатационных характеристик.

1.9.14. Среднегодовую скорость движения транспортного потока с учетом различных состояний поверхности дороги по периодам года определяют в следующем порядке:

а) вычисляют среднюю скорость транспортного потока для каждого характерного участка дороги, состояния покрытия и периода года в каждом направлении:

где t - функция доверительной вероятности.

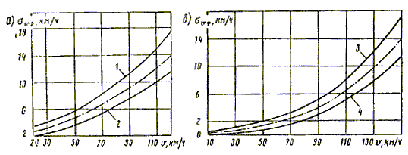

Рис. 1.9. Зависимость среднего квадратического отклонения _vф от максимальной скорости: а - для двухполосных дорог; б - для автомобильных магистралей; 1 - при наличии в составе транспортного потока более 70 % грузовых автомобилей, автобусов и автомобилей с прицепами; 2 - то же, менее 40 %; 3 - для правой крайней полосы; 4 - для левой крайней полосы

Значения t принимают в зависимости от доверительной вероятности при одностороннем ограничении:

_vф - среднее квадратическое отклонение скорости (рис. 1.9); v - снижение средней скорости движения в зависимости от интенсивности и состава потока (рис. 1.10).

Рис. 1.10. Влияние интенсивности и состава движения на снижение средней скорости: а - на двухполосных дорогах; б - на четырехполосных автомобильных магистралях с разделительной полосой; в - доля грузовых автомобилей, автобусов и автопоездов, движущихся по полосе в транспортном потоке

Затем определяют среднюю в обоих направлениях скорость движения на данном участке;

б) определяют среднегодовую скорость транспортного потока (км/ч) на каждом характерном участке

где _сух, _мокр и т.д. - средняя скорость транспортного потока в обоих направлениях на данном участке при различных состояниях поверхности дороги, км/ч (сухое, мокрое, рыхлый снег, снежный накат, гололед); t_сух, t_мокр и т.д. - продолжительность каждого характерного состояния поверхности дороги, дни:

_л, _о.в, _л - коэффициенты длительности различных состояний покрытий принимаются по табл. 1.25; D_л, D_о.в, D_з - продолжительность летнего, осенне-весеннего и зимнего периодов года, дней. Принимают по климатическим справочникам. При этом за продолжительность летнего периода принимают число дней со среднесуточной температурой воздуха ниже +15 °С, на продолжительность зимнего периода - число дней со среднесуточной температурой воздуха ниже 0 °С. Остальные дни года относят к переходным осенне-весенним периодам;

в) определяют среднегодовую средневзвешенную скорость транспортного потока на дороге (км/ч):

где l_i - длина каждого характерного участка, км; L - общая длина дороги, км.

Таблица 1.25

Категория дороги	Значения коэффициента для различных состояний поверхности дороги и сезонов года
	Летний период _л		Осенне-весенние (переходные периоды) _о.в		Зимний период _з
	сухое	мокрое	сухое	мокрое	сухое чистое	мокрое	рыхлый снег на покрытии	снежный накат	искусственный гололед	естественный гололед
I	0,8-0,85	0,15-0,20	0,6-0,7	0,3-0,4	0,55-0,65	0,08-0,15	0,04-0,05	0,1	0,1	0,02
II	0,8-0,85	0,15-0,20	0,6-0,7	0,3-0,4	0,50-0,60	0,09-0,13	0,04-0,06	0,12-0,16	0,12	0,03
III	0,8-0,85	0,15-0,20	0,5-0,6	0,4-0,5	0,25-0,48	0,10-0,15	0,06-0,12	0,20-0,25	0,12-0,14	0,04
IV	0,8-0,85	0,15-0,20	0,5-0,6	0,4-0,5	0,20-0,40	0,06-0,10	0,15-0,20	0,25-0,35	0,09-0,10	0,05

Примечания.

1. Большие значения коэффициента для сухого покрытия (соответственно меньшие значения для мокрого) в летний и переходные периоды года принимают при наличии краевых укрепительных полос или укрепленных обочин.

2. Для зимнего периода года значения коэффициента назначают с учетом уровня оснащения службы эксплуатации машинами и оборудованием для зимнего содержания, принятого в проекте. Минимальное значение для мокрого покрытия, рыхлого снега, снежного наката и гололеда на покрытии принимают при 100 % оснащенности по сравнению с нормативной, соответственно максимальные значения принимают при оснащенности 50 % и менее.

Пропускную способность проверяют для состояния дороги и условий погоды в зимний и осенне-весенний периоды в соответствии с "Руководством по оценке пропускной способности автомобильных дорог" Минавтодора РСФСР.

Оценка безопасности движения по сезонным графикам коэффициентов аварийности

1.9.15. Для учета влияния погодно-климатических факторов на безопасность движения и оценки изменения условий движения в различные сезоны года для дорог в I и II зонах строят сезонные графики коэффициентов аварийности применительно к летнему, зимнему и переходным периодам года. В III зоне (за исключением дорог с регулярным автобусным движением) графики строят только для летнего и переходных периодов.

1.9.16. Для проектируемых дорог частные коэффициенты аварийности принимают исходя из ожидаемого изменения параметров геометрических элементов дорог в разные сезоны года. Для этого проектные значения параметров умножают на поправочные коэффициенты (табл. 1.26). По полученным значениям геометрических параметров дорог в разные периоды года определяют частные коэффициентов аварийности (см. п. 1.4).

Таблица 1.26

<1> Верхний предел принимается для дорог I и II категории, нижний - для III и IV категорий.

<2> Верхний предел - для дорог III и IV категорий, нижний - для I и II категорий.

<3> Большие значения принимают при очистке обочин на всю ширину.

<4> Расстояние видимости летом по метеорологическим условиям принимают равным 500 м.

<5> Меньшее значение относится к пересечениям, на которых снежные валы из пределов треугольника видимости не убираются.

Для существующих дорог следует исходить из установленных наблюдениями параметров дорог в различных погодно-климатических условиях.

1.9.17. Графики коэффициентов аварийности для разных сезонов следует совмещать на одном бланке, что дает возможность выявить опасные участки и оценить изменение степени их опасности по сезонам года. На графиках должны отмечаться места ДТП в разные сезоны года с указанием их вида.

1.9.18. При построении сезонных графиков коэффициентов аварийности необходимо учитывать зоны влияния дорожных элементов (табл. 1.27).

Таблица 1.27

1.9.19. График сезонных коэффициентов аварийности является основным рабочим документом для оценки условий безопасности движения по дороге в различные периоды года, на основании которого разрабатываются конкретные мероприятия по повышению безопасности движения и сроки их проведения на разных участках.

Глава 2. ОЦЕНКА РЕЖИМОВ ДВИЖЕНИЯ И ПАРАМЕТРОВ ЭЛЕМЕНТОВ ДОРОГ

2.1. Общие положения

2.1.1. Для обеспечения транспортно-эксплуатационных показателей дорог устанавливают характеристики движения и размеры элементов дорог, на основании чего составляют:

графики пропускной способности, фактической и перспективной интенсивности и состава движения

эпюры скоростей движения легковых и грузовых автомобилей по длине дороги в двух направлениях;

график расстояний видимости;

линейные графики ровности и скользкости дорожного покрытия;

графики коэффициентов аварийности и безопасности движения;

ведомости пересечений, обустройства дороги, инженерного оборудования.

2.1.2. Сведения о дороге, об ее конструктивных и геометрических элементах, изменении интенсивности движения за предыдущие годы, искусственных сооружениях, о местах и времени проведения ремонтных работ и другие данные получают из паспорта дороги, архивных проектных материалов, а также из отчетной документации дорожно-эксплуатационных подразделений о текущих, средних и капитальных ремонтах.

Из паспорта выписывают сведения об элементах плана и продольного профиля дороги, ширине проезжей части и обочин, которые обобщают в виде линейного графика (рис. 2.1) и затем уточняют на дороге. Рекомендуемый масштаб расстояний на графике 1 : 25000.

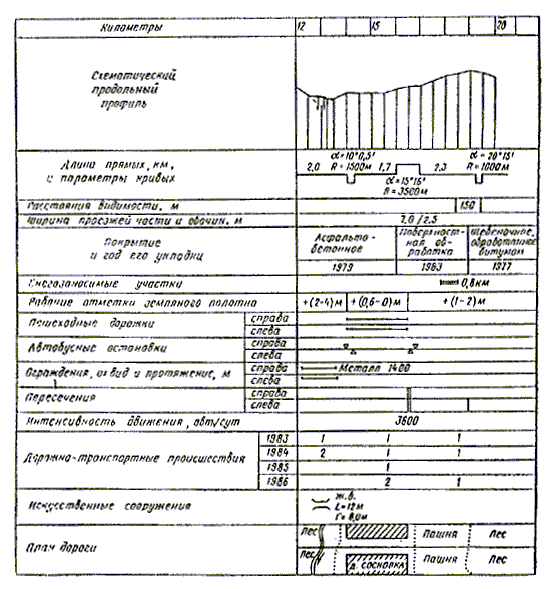

Рис. 2.1. Линейный график дороги

Сведения о средних многолетних климатических характеристиках района проложения дороги получают на метеостанциях, находящихся в районе расположения дороги. При этом регистрируют: продолжительность холодного и теплого сезонов года, высоту снежного покрова 5 %-ной вероятности, периоды частых гололедов и туманов, распределение по времени количества, интенсивности и продолжительности осадков, господствующие ветры в течение года и в зимний период, изменение в течение года продолжительности темного времени суток. Все эти сведения представляют в виде дорожно-климатического графика, розы ветров, графика продолжительности темного времени суток.

2.1.3. Сведения о ДТП выписывают в ГАИ и наносят в виде условных знаков, отражающих их вид, на линейный график, а также на графики коэффициентов аварийности и безопасности, дублируя их в ведомостях. Кроме учетных, выписывают сведения и о неучитываемых ДТП за период 3-5 лет.

2.2. Оценка режимов движения

2.2.1. Для изучения режима движения на всем протяжении дороги используют ходовые лаборатории, позволяющие регистрировать время, путь, скорость, ускорения и траектории движения, или при отсутствии лаборатории применяют обычный автомобиль, во время движения которого регистрируют скорость по спидометру через каждые 200 м, а на сложных для движения участках через 100 м. Спидометр такого автомобиля должен быть предварительно выверен.

По результатам измерений строят линейный график изменения режима движения (рис. 2.2), данные которого используют при построении графика коэффициентов безопасности и для выявления сложных участков дорог.

Результаты измерения скоростей движения используют для определения: средней скорости транспортного потока (50 %-ной обеспеченности); скорости, необходимой для разработки мероприятий по повышению безопасности и организации движения (85 %-ной обеспеченности), предельно допустимой скорости движения на изучаемом участке (95 %-ной обеспеченности) и минимальной скорости движения (15 %-ной обеспеченности).

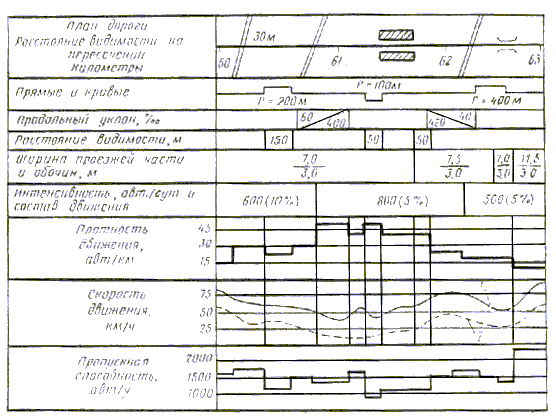

Рис. 2.2. График изменения режима движения по длине дороги
1 - легковые автомобили; 2 - грузовые автомобили; в скобках указана доля тяжелых грузовых автомобилей в потоке

Рис. 2.3. Изменение интенсивности движения по годам

Рис. 2.4. Зависимость темпов прироста интенсивности движения Р_н от коэффициента загрузки z.

2.2.2. Измерение фактической интенсивности и состава движения осуществляется в соответствии с "Инструкцией по учету движения транспортных средств на автомобильных дорогах" ВСН 45-68 Минавтошосодра РСФСР.

2.2.3. Интенсивность движения на перспективу 5-10 лет на дорогах, находящихся в эксплуатации длительное время и имеющих сформировавшийся транспортный поток определяют на основании данных об изменениях интенсивности и состава движения и из сложившихся тенденций его роста.

График роста интенсивности движения (рис. 2.3) за 5-10 лет составляют по каждому учетному пункту и вычисляют средний прирост и темп его изменения с учетом загрузки дороги движением. При коэффициенте загрузки мене 0,6 темп прироста можно принимать постоянным, а при больших значениях - переменным и тем меньшим, чем выше коэффициент загрузки. Прирост интенсивности практически прекращается при коэффициенте загрузки 0,8. При высоких коэффициентах загрузки темпы прироста интенсивности движения рекомендуется экстраполировать уменьшающимися значениями по мере увеличения коэффициента загрузки (рис. 2.4).

Можно использовать несколько закономерностей изменения интенсивности движения:

по закону прямой с постоянным коэффициентом прироста

N		=	N		+		N		,	(2.1)
	t			1				t

по геометрической прогрессии с постоянными темпами роста в течение расчетного периода

(2.2)

по геометрической прогрессии с убывающими темпами роста интенсивности

(2.3)

Здесь N_t - интенсивность движения t-го года; N_1 - интенсивность движения в начальном году; p_N - средний ежегодный прирост интенсивности движения, %; t - число лет до конца перспективы; q - коэффициент ежегодного роста интенсивности; N - ежегодный прирост интенсивности движения, авт./сут; Т_с - расчетный срок перспективы, лет; а' и b' - эмпирические коэффициенты, зависящие от начального темпа относительного прироста интенсивности движения:

2.3. Определение характеристик элементов дороги и состояния покрытия

2.3.1. Для определения основных размеров элементов трассы в плане восстанавливают положение оси дороги, выставляя вехи по бровкам земляного полотна и выравнивая их затем по теодолиту в прямые линии. На пересечении продолжений линий бровок смежных прямых участков находят положение вершин углов поворота. Теодолитом измеряют угол поворота. Радиусы кривых в плане вычисляют по замеренным углам поворота, биссектрисам или хордам и стрелкам (рис. 2.5):

Рис. 2.5. Схема закругления в плане и элементы для определения радиуса

2.3.2. Начало и конец переходных кривых определяют по размеру стрелок при равных хордах, которые в пределах круговой кривой сохраняются одинаковыми, а на участках переходных кривых уменьшаются по мере приближения к прямому участку дороги.

2.3.3. Промер линии и разбивку пикетажа ведут по правой бровке земляного полотна по ходу километража, указывая на сторожках расстояния до оси дороги. Нивелирование ведут в два нивелира или в один, но с двусторонней рейки. Первый нивелировщик нивелирует связующие точки и пикеты, a второй снимает поперечинки и привязывает их к пикетам и к высотным отметкам.

Радиусы вертикальных кривых определяют по результатам нивелирования с одинаковым шагом, используя уравнение вертикальных кривых или зависимости, связывающие элементы вертикальных кривых с их радиусом и уклонами:

где х - шаг нивелирования; у - превышение при заложении х; i - приращение уклона; К - длина кривой; Т - тангенс.

2.3.4. Контрольные промеры ширины проезжей части и земляного полотна делают выборочно в местах видимых сужений или yширений, регистрируя при этом тип и ширину укрепления обочин, состояние кромок проезжей части и обочин. Результаты промеров заносят в линейный график дороги. Расстояние видимости измеряют дальномером.

2.3.5. Ровность поверхности дорожных покрытий измеряют толчкомером, прибором ПКРС или трехметровой рейкой (на отдельных коротких участках дороги). Обработку результатов измерений ведут в табличной форме (табл. 2.1).

Таблица 2.1

Итоговым документом должен быть линейный график ровности дорожного покрытия, в который систематически вносятся коррективы по мере проведения мероприятий, улучшающих ровность покрытия, и изменения ровности под воздействием движения и природных факторов (рис. 2.6).

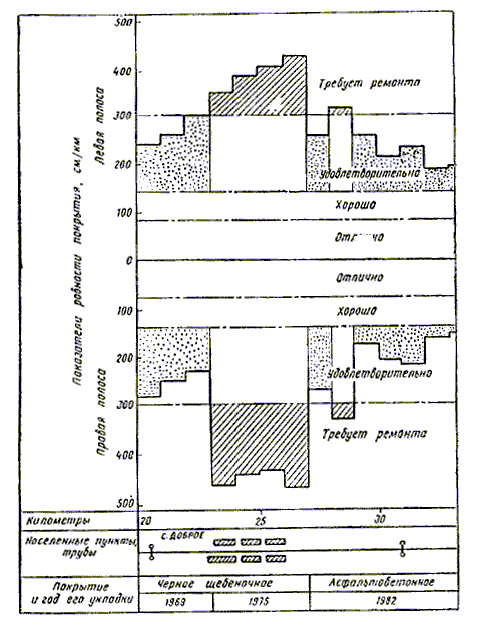

Рис. 2.6. Линейный график ровности

2.3.6. Скользкость дорожных покрытий допускается измерять динамометрическим прицепом ПКРС-2, а также нормативным прибором ППК-МАДИ, имеющим надежную корреляцию с показаниями динамометрического прицепа. Применяемые приборы должны предварительно пройти тарировку с базовыми приборами, имеющимися в МАДИ и Союздорнии.

Результаты измерений используют для составления линейного графика коэффициентов сцепления (рис. 2.7).

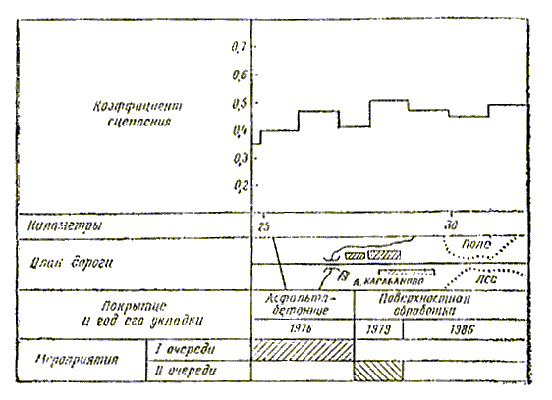

Рис. 2.7. Линейный график коэффициентов сцепления

2.4. Оценка параметров пересечений

2.4.1. Степень опасности пересечений определяют, используя статистические данные о дорожно-транспортных происшествиях (ДТП). Если на пересечении за 10 лет зарегистрировано более трех ДТП, то это, как правило, означает, что планировка и расположение пересечения на дороге неудачны. Точную причину устанавливают на основе анализа ДТП, расстояний видимости, траекторий и интенсивностей движения автомобилей.

Относительную опасность пересечений оценивают коэффициентом по формуле:

где G - среднее количество ДТП в год за период не менее 5 лет, N_1 и N_2 - суточные среднегодовые интенсивности движения на пересекающихся дорогах.

При К_а < 8 пересечение считается малоопасным, при К_а > 8 необходимы мероприятия по повышению безопасности движения. Такие пересечения подлежат детальной оценке со сбором и анализом данных о ДТП, интенсивностях и составе движения, характеристиках планировки, состоянии проезжей части обеих сторон, всех съездов и расстояний видимости.

2.4.2. Расстояния боковой видимости на пересечении сравнивают с расчетными, которые определяют с учетом скоростей движения на пересекающихся дорогах, продолжительности ориентирования водителя и времени его реакции

где v - скорость движения, рассчитанная по данным наблюдений для обеспеченности 95 %; t_ор - продолжительность ориентирования водителя; t_р - время реакции водителя, равное 1,5 с; К_э - характеристика эксплуатационного состояния тормозной системы автомобиля (принимается не менее 1,4); - коэффициент продольного сцепления; i - продольный уклон (при спуске - с минусом); - расстояние от остановившегося автомобиля до кромки проезжей части пересекаемой дороги: = 5 м.

Продолжительность ориентирования рассчитывают с учетом местных условий движения:

где t_о - наименьшая продолжительность ориентирования в оптимальных условиях (для автомобильных дорог t_о = 1,4 с, для населенных пунктов 1,8 с); К_1 - коэффициент, учитывающий наличие стоящих на обочинах пересекаемой дороги автомобилей (если остановка или стоянка автомобилей в пределах пересечений разрешена, К_1 = 0,32; при запрещении остановки К_1 = 0); К_2 - коэффициент, учитывающий плотность движения на пересекаемой дороге:

К_3 - коэффициент, учитывающий интенсивность движения на дороге, с которой определяется расстояние боковой видимости:

2.4.3. На пересечениях в одном уровне большое влияние на безопасность движения оказывает угол пересечения дорог, который измеряют в точке пересечения осей или кромок проезжей части дорог. При углах, больших 110° и меньших 45°, необходимо за счет канализирования движения обеспечить оптимальный угол пересечения транспортных потоков.

2.4.4. При оценке планировки пересечения измеряют радиусы съездов, определяют состояние покрытия, кромки проезжей части и обочин, наличие переходно-скоростных полос, а в случае их отсутствия возможность устройства.

Пересечение становится опасным при радиусе съезда менее 10 м. Радиус съезда следует измерять по траектории движения автомобилей на покрытии съезда, поскольку эффективный радиус съезда может уменьшиться из-за разрушения кромки проезжей части, выбоин и ям на покрытии.

Рис. 2.8. Картограмма движения: а - на примыкании; б - на кольцевой развязке

2.4.5. При измерении интенсивностей и скоростей движения на пересечении, необходимых для выбора методов и средств организации движения, следует, помимо общих данных о составе и интенсивностях движения на пересекающихся дорогах, собрать данные для построения картограммы движения (рис. 2.8). С этой целью на пересечении измеряют интенсивность движения всех транзитных и поворачивающих потоков. Для пересечений с K_ п 8 ДТП/10 млн. авт. продолжительность измерений должна быть не менее 1 ч, а при К_п < 8 - не менее 0,5 ч.

2.4.6. Скорость движения транзитных потоков измеряют на протяжении 400-500 м в обе стороны от пересечения в 8-10 створах. По этим данным определяют зону влияния пересечения. Считается, что влияние пересечения еще сказывается на режим движения транспортного потока, если отношение скорости, измеренной в данном створе, к скорости движения на подходах к пересечению, т. е. коэффициент безопасности, менее 0,75. Зона влияния пересечения ограничивается створом, в пределах которого коэффициент безопасности равен 0,85.

2.4.7. Необходимо определить места расположения съездов и согласовать их с заинтересованными организациями. Все съезды должны иметь твердое покрытие на длине, установленной СНиП 2.05.02-85. Количество съездов на 1 км дороги также не должно превышать норм СНиП 2.05.02-85.

2.4.8. В результате проведенной оценки должны быть собраны материалы, характеризующие состояние пересечений:

ведомость всех пересечений с указанием их схемы, видимости, состояния покрытия, особенностей планировки и показателя относительной опасности (табл. 2.2);

данные о ДТП за период не менее 5 лет;

планы пересечений, для которых К_п 8, а также подлежащих реконструкции и переоборудованию, в масштабе 1:500 или 1:1000 с охватом по главной дороге на 400 м и по второстепенной на 100-150 м в обе стороны;

причины недостаточного расстояния видимости и обзорности и данные для их расчета;

наличие дорожных знаков и разметки проезжей части на пересечении.

Таблица 2.2

2.4.9. Оборудование и содержание железнодорожных переездов выполняют работники железнодорожной и автодорожной служб. Поэтому результаты оценки переездов через железные дороги должны быть согласованы с этими организациями.

Собирают следующие сведения о переездах:

интенсивность и расписание движения поездов;

интенсивность и распределение интенсивности движения автомобилей по часам суток;

частота и продолжительность открытия переездов (для охраняемых переездов);

скорости проезда зоны переезда поездами и автомобилями;

геометрические элементы автомобильной дороги, количество железнодорожных путей, расстояния видимости;

оборудование переезда шлагбаумами, проблесковой или звуковой сигнализацией, дорожными знаками, ограждениями, линиями разметки, осветительными установками, специальными дорожками для пешеходов;

состояние проезжей части (ровность и скользкость покрытий, конструкции сопряжений проезжей части автомобильной дороги с рельсами); дорожно-транспортные происшествия.

2.4.10. В каждом случае необходимость принятия того или иного решения зависит от конкретных задач. Выбор рационального решения может осуществляться на основе детального анализа характеристик движения транспортных средств и статистики ДТП.

2.4.11. Интенсивность и распределение интервалов движения поездов можно установить, изучив расписание движения у дежурного по переезду или у диспетчера ближайшей станции. Распределение интенсивности движения автомобилей по часам суток, а также скорости движения автомобилей следует определять непосредственно у переезда.

На охраняемых переездах с автоматической переездной сигнализацией частоту и продолжительность открытия переездов можно установить по расписанию движения поездов, учитывая поправку на заблаговременное закрытие переезда до подхода поезда. На охраняемых переездах с ручной сигнализацией эти данные можно получить только путем измерений.

2.4.12. Промеры расстояния видимости выполняют с помощью теодолита или вешек, устанавливаемых через 50 м вдоль дороги, о видимости которых информирует наблюдатель, идущий вдоль другой дороги. Ширину проезжей части автомобильной дороги и переездов измеряют рулеткой.

2.4.13. Ровность покрытий измеряют 3-метровой рейкой или толчкомером, а скользкость покрытий портативным прибором ППК-2.

ЧАСТЬ II. МЕТОДЫ ПОВЫШЕНИЯ БЕЗОПАСНОСТИ ДВИЖЕНИЯ В РАЗЛИЧНЫХ ДОРОЖНЫХ УСЛОВИЯХ

Глава 3. ТРЕБОВАНИЯ К ТРАССЕ АВТОМОБИЛЬНЫХ ДОРОГ

3.1. Общие положения

3.1.1. Правильный выбор трассы и соответствие ее элементов; интенсивности движения являются основным способом обеспечения безопасности и высокой пропускной способности.

3.1.2. При разработке мероприятии по обеспечению безопасности движения необходимо за счет изменения плана и продольного профиля добиваться зрительной ясности и плавности дороги, используя рекомендации "Указаний по архитектурно-ландшафтному проектированию автомобильных дорог" Минавтодора РСФСР (ВСН 18-85). Если изменение плана и продольного профиля дороги не предусматривается, должна быть обеспечена зрительная ясность по длине всей дороги за счет использования методов оптического трассирования и инженерного оборудования.

3.1.3. При выполнении капитальных ремонтов или перестройке опасных участков размеры элементов трассы необходимо доводить до требований СНиП 2.05.02-85 для категории, соответствующей расчетной интенсивности движения. Если по технико-экономическим соображениям этого выполнить нельзя, работы по улучшению условий движения должны быть изменены по эпюре скоростей движения с тем, чтобы на всем протяжении дороги коэффициент безопасности не превышал допустимых значений (см. п. 1.4).

3.1.4. Безопасной и удобной для движения считается дорога, которая обеспечивает движение автомобилей с постоянными высокими скоростями, не утомительна для водителей и пассажиров, способствует сохранению целостности и живописности ландшафта, лучшему раскрытию особенностей местности для едущих по дороге и не вызывает резкого увеличения уровня транспортного шума и загазованности воздуха.

3.1.5. При трассировании автомобильных дорог следует руководствоваться следующими положениями:

прокладывать дорогу по кратчайшему расстоянию с наименьшими объемами работ, соблюдая требования СНиП 2.05.02-85 к элементам плана и профиля;

преимущественно использовать непригодные или малоценные для сельского хозяйства земли:

выбирать такие соотношения смежных элементов трассы, чтобы обеспечить движение с постоянной или мало (не более чем на 20 %) меняющейся скоростью, с ориентацией на движение транспортных потоков;

обеспечивать для водителей ясность направления дороги на участках с ограничениями видимости на расстоянии, проходимом с расчетной скоростью более чем за 10 с;

устранять причины искажений участков дороги в перспективе, неверно ориентирующих водителей о возможном режиме или дальнейшем направлении движения; учитывать требования охраны окружающей среды (см. гл. 16).

3.2. Правила плавного сочетания элементов плана и продольного профиля

3.2.1. Трассу следует прокладывать в виде пространственной плавной линии, руководствуясь указаниями СНиП 2.05.02-85 и ВСН 18-85. Недопустимо проектировать трассу в плане, продольном и поперечном профиле без учета их взаимного влияния на условия движения и зрительное восприятие дороги.

3.2.2. При трассировании следует избегать использования норм на элементы плана и продольного профиля, допускаемых для исключительных случаев (минимальные радиусы кривых в плане и продольном профиле, исключительные продольные уклоны). Дорога, которая протрассирована с использованием только этих норм, обязательно будет зрительно жесткой, с нарушениями зрительной плавности и ясности, утомительной для водителя и пассажиров и опасной для движения.

3.2.3. Зрительную плавность дороги обеспечивают благодаря рациональному соотношению элементов трассы, ограничению длин прямых, применению переходных кривых и сплайнов в плане и продольном профиле.

Рекомендуется углы поворота в плане назначать не менее 8°. При углах поворота 8-20° переходные кривые могут использоваться в качестве вспомогательных (при круговых кривых) и самостоятельных элементов. При углах поворота более 20° рекомендуется только клотоидное трассирование или использование непрерывных сплайнов.

Минимальный параметр клотоид, используемых как переходные кривые или как самостоятельный элемент трассирования, выбирают в соответствии с расчетной скоростью движения:

Максимальный параметр клотоид ограничивают из условия обеспечения возможности более точной оценки водителем расстояний и скоростей движения автомобилей, а также из условия ограничения длины прямых, принимая A_max = 1200.

3.2.4. В продольном профиле радиусы выпуклых вертикальных кривых назначают из условия обеспечения необходимого расстояния видимости дороги, вогнутых кривых - из условия ограничения вертикальных перегрузок и обеспечения зрительной плавности дороги.

Рекомендуется ограничивать длину прямой вставки в продольном профиле. Допустимая длина такой вставки определяется радиусом вогнутой вертикальной кривой и алгебраической разницей уклонов вогнутого перелома.

Для двухполосных дорог II-IV категории максимальная длина прямой вставки в продольном профиле принимается согласно данным табл. 3.1, для дорог I категории - табл. 3.2.

Таблица 3.1

Таблица 3.2

Радиус вогнутой вертикальной кривой рекомендуется выбирать из соотношения

3.2.5. Нерационально наносить проектную линию по обертывающей, точно следуя очертаниям поверхности земли, так как при этом создается волнистый продольный профиль с частыми ограничениями видимости (рис. 3.1).

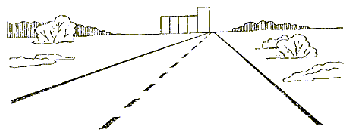

Рис. 3.1. Типичный вид дороги при проектировании трассы по обертывающей
а - прямая в плане; б - кривая в плане

3.2.6. Длинные прямые в плане трассы являются основной причиной монотонности движения, вызывающей высокую аварийность. Длину прямой в плане рекомендуется ограничивать из условия движения по ней в потоке малой интенсивности в течение не более 1,5-3,0 мин (табл. 3.3).

Таблица 3.3

Примечание. Большие значения длины прямых допустимы при преимущественно легковом движении, меньшие - при грузовом.

3.2.7. Следует ограничивать не только длины прямых, но и их количество. две прямые, разделенные одной кривой в плане, воспринимаются как один монотонный участок дороги. Исключить ощущение монотонности можно лишь разделением длинных прямых участков с криволинейной трассой. Длина его должна быть достаточной для отвыкания водителя (в течение 2,5-3 мин) от предыдущего монотонного участка: на дорогах I категории не менее 5 км, на двухполосных дорогах - не менее 3 км.

3.2.8. Сочетания элементов плана и профиля должны обеспечивать видимость дороги на протяжении, достаточном для осуществления обгонов.

3.2.9. Следует избегать резкого перехода от кривых в плане большого радиуса к кривым малого радиуса. Радиусы сопрягающихся или расположенных невдалеке друг от друга кривых не должны различаться более чем в 1,3 раза. Это необходимо для плавного изменения расчетных скоростей на смежных участках не более чем на 10-15 %. Недопустимы сочетания элементов, требующих резкого снижения скорости, к которому водитель не подготовлен предшествующими участками дороги (устройство кривых малого радиуса на затяжных спусках или расположение кривой очень малого радиуса среди кривых, допускающих движение с высокими скоростями).

3.2.10. Наилучшая плавность трассы достигается, если все кривые в плане совмещены с вертикальными кривыми, причем длина кривой в плане на выпуклых переломах больше длины вертикальной кривой. На вогнутых переломах длины вертикальных и горизонтальных кривых должны быть одинаковыми. Смещение вершин кривых в плане и профиле допустимо не более чем на 1/4 длины меньшей из кривых.

На вогнутых переломах профиля радиус вертикальной кривой принимают не менее чем. 4,5 значения радиуса кривой в плане, радиус выпуклой кривой - не менее чем 8 значений радиуса кривой в плане. При нарушении этих соотношений необходимо во внешней бровке закругления в плане устанавливать средства зрительного ориентирования, оборудованные светоотражающими материалами.

3.2.11. Вогнутые кривые на прямых участках нежелательны. Как правило, они вызывают появление зрительных провалов (рис. 3.2, а).

Вогнутая кривая на таких участках допустима, если отношения длины образуемого ею прогиба L и стрелки прогиба f обеспечивают соотношение (рис. 3.2, б)

f/L 0,003.

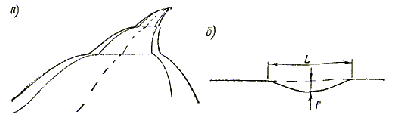

Рис. 3.2. Образование зрительных провалов на участках прямых с вертикальными кривыми

Если прогиб трассы в продольном профиле необходим, лучше совмещать его с кривой в плане.

3.2.12. Зрительную плавность закругления оценивают расчетом:

для закруглений без переходных кривых:

для клотоидной трассы и закруглений с переходными кривыми:

где R_ - видимый радиус кривизны ведущей линии, угл. мин; R_пл - радиус кривой в плане, м; Н - высота глаз водителя над экстремальной точкой, м; назначается в зависимости от параметров продольного профиля: для прямых участков 1,2 м, для криволинейных участков рассчитывается согласно рекомендациям ВСН 18-85; А - параметр клотоиды, м; В_ - видимая ширина проезжей части, град; В - расстояние до экстремальной точки на кривой, м; S_э - эффективная ширина проезжей части дороги, м:

для круговой кривой

для клотоиды

S_э = 0,12А + 75 (поворот направо);

S_э = 0,19А + 90 (поворот налево);

S_о - расстояние до начала кривой, принимается равным 50 м, с - удаление от кромки проезжей части: 1,5 м - поворот направо; 5,5 м - поворот налево.

Зрительную плавность кривой в плане оценивают по графику (рис. 3.3) или из условия: плавность обеспечена, если В_ менее .

Рис. 3.3. График для определения зрительной плавности дороги: 1 - зрительная плавность не обеспечена; 2 - зрительная плавность обеспечена

3.2.13. Следует избегать сопряжений концов кривых в плане с началом выпуклых или вогнутых вертикальных кривых, расположенных на последующих прямых участках. В первом случае для водителей, едущих со стороны вертикальной кривой, неясно дальнейшее направление дороги, во втором - создаются участки недостаточной видимости ночью при свете фар.

3.2.14. Не допускаются такие сочетания элементов трассы, при которых становится неясным дальнейшее направление дороги:

а) короткие вогнутые участки, расположенные в пределах прямых или кривых в плане большого радиуса, создающих впечатление провалов или просадок (рис. 3.4, I);

б) крутые выпуклости продольного профиля на кривых больших радиусов и на прямых участках, а также на пересечениях дорог в разных уровнях (рис. 3.4, II).

3.2.15. Количество поворотов в плане и переломов в продольном профиле должно быть по возможности одинаковым. Нарушение этого правила приводит в ряде случаев к повышенной опасности ДТП:

а) частые переломы продольного профиля на длинных прямых в плане создают волнистую поверхность дороги. Такая волнистость часто возникает из-за стремления проектировщиков к точному уравновешиванию объемов смежных насыпей и выемок или проектирования обертывающей проектной линии (рис. 3.4, III);

б) при количестве поворотов в плане большем, чем переломов в продольном профиле, получаются S-образные вертикальные кривые или извилистые участки с постоянным уклоном (рис. 3.1, IV). при неизбежности такого трассирования вид дороги может быть улучшен применением кривых большого радиуса в плане. Исключением из данного правила являются кривые в плане большого радиуса, на которых могут быть допущены переломы продольного профиля с большим шагом проектирования при малой разнице высот. Это допустимо, поскольку на таких участках водитель не видит дорогу на большом протяжении, поэтому на условиях движения не сказываются искажения ее вида в перспективе.

3.2.16. В условиях пересеченного рельефа и извилистой трассы следует руководствоваться следующими рекомендациями:

a) короткие кривые в плане, расположенные между длинными прямыми, воспринимаемые водителем издалека как резкий перелом, и повороты дороги на малые углы должны смягчаться вписыванием кривых больших радиусов (рис. 3.4, V);

б) короткие прямые вставки между направленными в одну сторону кривыми воспринимаются как неприятный для взгляда излом, нарушающий плавность дороги (рис. 3.4, VI). Такое сочетание особенно опасно при его совпадении с вертикальными кривыми. Поэтому между односторонними кривыми не следует допускать прямые вставки короче 300-450 м, устраивая кривые больших радиусов, проектируя подобные участки как трехзвенные коробовые кривые или сопряженные клотоиды;

Рис. 3.4. Типичные примеры нарушения плавности трассы и порядок их устранения: I - короткие вогнутые участки; II - крутые выпуклости продольного профиля; III - частые переломы в продольном профиле; IV - излишняя извилистость трассы; V - короткие горизонтальные кривые; VI - короткие прямые вставки между горизонтальными кривыми: а - продольный профиль; б - план трассы; в - перспективный вид до улучшения плавности трассы; г - то же, но после улучшения (пунктиром показано рекомендуемое положение трассы)

в) короткие прямые вставки между обратными кривыми также создают впечатление излома трассы. Вместо устройства вставок целесообразно увеличивать радиусы кривых, добиваясь их непосредственного сопряжения друг с другом. Прямые вставки между обратными кривыми могут быть оставлены, если их длина между концами переходных кривых более 300 м для дорог II, III, IV категории; более 700 м для дорог I категории.

3.2.17. Для создания зрительной плавности в плане дорог I-III категорий на участках с радиусами менее 3000 м рекомендуется вводить длинные переходные кривые, описанные по клотоиде с параметром А = (0,4-1,4)R, но не более 1200 м. При этом угол поворота трассы должен быть не менее 8°.

3.2.18. Для обеспечения зрительной плавности дороги в малые углы поворота в открытой степной местности должны вписываться кривые больших радиусов или клотоиды больших параметров:

3.2.19. При сопряжении обратных кривых переходными кривыми желательно, чтобы обе кривые имели одинаковый параметр А. В этом случае между радиусами сопрягаемых кривых должно выдерживаться соотношение R_1/R_2 3. При сопряжении переходными кривыми круговых кривых, направленных в одну сторону, необходимо соблюдать соотношение 0,5R_1 < A < R_2.

3.3. Зрительное ориентирование водителей

3.3.1. Дорога должна быть зрительно ясной на достаточно большом расстоянии, позволяющем водителю оценивать и прогнозировать дорожные условия. Видимые участки дороги и придорожной полосы должны своевременно сигнализировать об изменении направления дороги. Расстояние, на котором необходимо обеспечивать зрительную ясность дороги, должно быть больше расстояния видимости при обгоне.

3.3.2. Взгляд водителя последовательно задерживается на привлекающих его внимание опорных точках. Благодаря их расположению у водителя складывается впечатление о дальнейшем направлении дороги, в том числе и за пределами непосредственной видимости. Резкое изменение направления является причиной неправильных действий водителей, граничащих с возможностью ДТП (рис. 3.5).

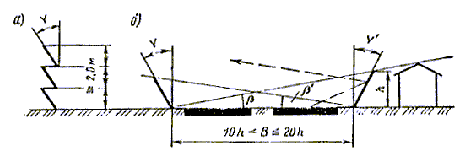

Рис. 3.5. Пример появления ложного хода (а) и его исправление (б)

Продуманное расположение опорных точек для заблаговременного оповещения водителей о дальнейшем направлении дороги в местах поворотов и ограничение видимости существенно способствуют повышению безопасности и организованности движения.

3.3.3. Наиболее опасными являются участки, неверно ориентирующие водителя о дальнейшем направлении дороги, и участки, на которых в течение даже короткого времени (5 с и менее) дальнейшее направление дороги определить невозможно.

Частая ошибка, вызывающая создание так называемого ложного хода и неверно ориентирующая водителя, связана с расположением примыканий дорог и проектированием обходов населенных пунктов. Для устранения ложного хода следует примыкание переносить на кривую (см. рис. 3.5).

3.3.4. Средствами зрительного ориентирования водителей являются:

а) полотно дороги в целом, границы проезжей части, линии разметки на покрытии, осевой шов на дорогах с бетонным покрытием, укрепленные обочины, краевые полосы, установленные на обочинах, направляющие столбики и боковые ограждения барьерного типа;

б) растительность, особенно высокие деревья, вершины которых возвышаются за переломом продольного профиля, хорошо видны издалека и делают попятным дальнейшее направление дороги. Ряды деревьев с внешней стороны кривой подчеркивают поворот дороги (рис. 3.6, а). На примыканиях второстепенных дорог к дорогам более высокой категории посадка группы деревьев по направлению оси второстепенной дороги против примыкания (рис. 3.6, б) указывает на место примыкания и, зрительно создавая впечатление препятствия на дороге, способствует непроизвольному снижению скоростей движения водителями автомобилей, приближающихся к пересечению.

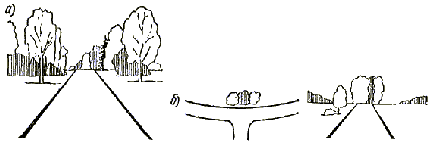

Рис. 3.6. Использование деревьев для подчеркивания направления дороги: а - вершины деревьев указывают направление дороги, за переломом продольного профиля; б - выделение главной дороги на примыкании

3.3.5. Отдаленные возвышающиеся элементы рельефа в однообразной местности, строения, растительные группы, специально создаваемые близ дороги, или обелиски (рис. 3.7) служат средством повышения внимания водителя.

Рис. 3.7. Ориентирование длинных прямых участков дороги на возвышающиеся предметы

Появляющийся на горизонте контур ориентира, вначале трудно различимый, заинтересовывает водителя и, сосредоточивая его внимание, устраняет усыпляющее влияние однообразия придорожной обстановки.

3.4. Видимость дороги

3.4.1. Обеспеченная на дороге видимость является важнейшим показателем ее транспортно-эксплуатационных качеств и безопасности движения. Фактическое расстояние видимости на кривых в плане и в продольном профиле определяет скорости движения, которые при недостаточной видимости существенно снижаются по сравнению со скоростями, обеспечиваемыми радиусами кривых и коэффициентами сцепления дорожных покрытий. При равных значениях видимости количество ДТП на участках вертикальных кривых примерно в 2 раза выше, чем на кривых в плане, что указывает на необходимость повышенного внимания к обеспечению видимости при проектировании продольного профиля.

3.4.2. СНиП 2.02.05-85 рекомендует, учитывая условия местности, принимать расстояния видимости поверхности дороги не менее 450 м. Отход от этого требования возможен лишь при наличии экономического обоснования.

3.4.3. Минимальное расстояние видимости поверхности дороги в исключительных случаях (сложный рельеф, препятствия для трассирования дороги в плане, близость жилой застройки) нормируется СНиП 2.05.02-85. Это расстояние видимости рассчитано на время реакции водителя 1,0 с. Повсеместно применение этого норматива приводит к образованию сложных дорожных условий: затрудняется или становится невозможным обгон, увеличивается напряженность работы водителя, возрастает вероятность ДТП.

При реконструкции, капитальном ремонте и особенно при проектировании новых дорог рекомендуется везде, где это возможно, не нарушая требований СНиП, обеспечивать расстояние видимости поверхности дороги из условия времени реакции водителя для дорог I категории 2,5 с, для дорог II и III категории 2,0 с и для дорог IV и V категории 1,5 с. Рекомендуемые расстояния видимости при расчете вертикальных кривых и срезок видимости на кривых в плане приведены в табл. 3.4.

Таблица 3.4

Расстояние видимости в продольном профиле обеспечивается благодаря вписыванию вертикальных выпуклых кривых. Рекомендуемые радиусы их приведены в табл. 3.5.

Таблица 3.5

<*> Из условия расчетного времени реакции водителя 2,5 с.

3.4.4. Построение линейного графика видимости на дороге является обязательным при разработке мероприятий по повышению безопасности движения и пропускной способности дороги. Участки с недостаточной видимостью дороги необходимо перестраивать в первую очередь. До перестройки на них предусматривают мероприятия по четкой организации движения и обеспечению его безопасности.

3.4.5. На участках дорог III-V категорий с недостаточной видимостью в продольном профиле для улучшения условий разъезда и предотвращения столкновений встречных автомобилей могут применяться следующие мероприятия:

а) при интенсивности движения менее 500 авт./сут в пределах всей вертикальной выпуклой кривой малого радиуса уширение полосы движения в каждом направлении на 1 м за счет обочин, укрепление остающейся части обочин, нанесение разметки проезжей части;

б) при интенсивности более 500 авт./сут в пределах вертикальной кривой устройство разделительного островка шириной не менее 1 м;

в) увеличение радиуса вертикальной кривой.

Указанные мероприятия можно выполнять поэтапно, по мере возрастания интенсивности движения.

3.4.6. В трудных условиях холмистого рельефа, когда невозможно осуществить рекомендации пп. 3.4.3 и 3.4.4 на всем протяжении дороги, для осуществления обгонов необходимо не реже чем через 3-4 км устраивать на прямых и кривых больших радиусов специальные обгонные участки с обеспеченной видимостью. Минимальную длину обгонного участка принимают в зависимости от расчетной скорости движения на подходах к этому участку, обеспечиваемой геометрическими элементами:

3.5. Исправление трассы в плане и продольном профиле

3.5.1. Исправление трассы в плане может вызываться необходимостью: устранения необоснованной извилистости дороги, приводящей к перепробегу автомобилей и создающей опасности ДТП; перестройки мест, где водителю неясно направление дальнейшего движения; обхода населенных пунктов; улучшения пересечений с автомобильными и железными дорогами, а также с малыми водотоками; увеличения радиусов кривых в плане.

3.5.2. При исправлении трассы дорог III-V категорий, выполненном для улучшения условий движения, можно допускать несколько большую извилистость, чем при новом строительстве. Извилистость трассы устраняют по возможности без выхода за пределы существующей полосы отвода. Дорогу спрямляют сравнительно короткими участками, чтобы в наибольшей степени использовать существующее земляное полотно и дорожную одежду, если они удовлетворяют техническим требованиям и не подвержены пучинообразованию.

Для устранения извилистости трассы можно не только спрямлять отдельные участки, но и устраивать кривые больших радиусов, объединяющие несколько коротких прямых и кривых. При этом необходимо избегать введения кривых малых радиусов на участках перехода от старой трассы к спрямлению.

3.5.3. Исправление продольного профиля дорог может потребоваться:

а) на заниженных участках, с которых не обеспечен отвод воды;

б) на участках обертывающего профиля с необеспеченной видимостью в пересеченной местности;

в) для смягчения крутых подъемов и спусков или улучшения условий движения на таких участках;

г) для обеспечения плавности дороги при частых пилообразных переломах продольного профиля из-за малого шага проектирования. Такие переломы неудобны для современного автомобильного движения с высокими скоростями даже при обеспеченной видимости и допустимых продольных уклонах.

3.5.4. При небольших продольных уклонах местности наиболее оптимальным способом исправления продольного профиля является изменение радиусов вертикальных кривых со срезкой выпуклых кривых и подъемом вогнутых или общее выравнивание продольного профиля с устройством постоянного уклона.

3.5.5. Увеличение радиусов вогнутых кривых на старых дорогах обычно ограничено из-за невозможности подъема мостов, расположенных на пониженных участках продольного профиля. Малые мосты целесообразно заменять многоочковыми трубами. К исправлению вогнутых вертикальных кривых следует прибегать в случаях, когда их радиусы очень малы. В таких местах проезжую часть уширяют из расчета 1 м на каждую полосу движения.

3.5.6. При пересечении относительно узких долин с крутыми склонами наиболее радикальный способ исправления опасных и неудобных спусков в долину состоит в постройке виадука на высоких опорах, пересекающего долину на одном уровне с ее краями. Этому способу необходимо отдавать предпочтение в населенных пунктах. Технико-экономический анализ показывает, что сокращение пути пробега и увеличение скорости автомобилей в подобных случаях окупают постройку виадука в очень короткие сроки.

3.5.7. Короткие участки крутых подъемов, на которых возникают заторы движения из-за невозможности для тяжелых грузовых автомобилей и автомобильных поездов преодолевать их с высокой скоростью, желательно перестраивать с уменьшением уклона до 30-40 %о. Имеющиеся на некоторых дорогах длинные затяжные подъемы и спуски протяжением до нескольких километров не поддаются столь легкому исправлению. Условия движения могут быть улучшены только путем перестройки с развитием линии по склонам долины, что требует отказа от большого участка дороги. Единственным реальным способом улучшения условий движения в этом случае является устройство дополнительных полос проезжей части.

Глава 4. КРИВЫЕ В ПЛАНЕ

4.1. Выбор типа кривых в плане

4.1.1. В соответствии с рекомендациями СНиП 2.05.02-85 следует принимать при проектировании дорог радиусы кривых в плане не менее 3000 м. Увеличение радиусов кривых в плане, если позволяют условия трассирования, всегда экономически целесообразно, так как сокращается длина трассы. Объем земляных работ, за исключением дорог в горной местности, при увеличении радиусов кривых в плане практически не изменяется.

Кривые в плане с минимальными радиусами согласно СНиП 2.05.02-85 разрешается применять лишь в исключительных случаях, когда увеличение радиусов кривых в плане невозможно из-за сложности рельефа или может вызвать снос большого количества строений, или занятие дорогой ценных сельскохозяйственных земель.

4.1.2. При выборе радиусов кривых в плане следует стремиться обеспечивать не только устойчивость автомобиля против заноса, но и зрительную плавность дороги (табл. 4.1).

Таблица 4.1

4.1.3. Если необходимо оставить кривые малых радиусов в проектах реконструкции и капитального ремонта, предусматривают дополнительные меры, повышающие удобство и безопасность движения:

а) кривые радиусами менее 50 м проектируют без круговой вставки в виде двух сопряжений тормозных кривых или коробовых клотоид;

б) закругления радиусами от 50 до 250 м проектируют по типу сплошных переходных кривых, разбиваемых по клотоиде;

в) на закруглениях с необеспеченной видимостью (горные условия, застроенная территория, участки под путепроводами и т. п.) устраивают разделительные островки шириной не менее 0,5 м с бордюром высотой 40-50 см (или с установкой двусторонних ограждений из металлических планок).

4.1.4. И целях наилучшего приспособления трассы дороги к рельефу местности можно применять следующие кривые:

а) с круговой вставкой и симметричными переходными кривыми одинаковой длины;

б) с круговой вставкой и несимметричными переходными кривыми разной длины;

в) из сплошных симметричных или несимметричных переходных кривых;

г) описанные сплайнами, проходящими через намеченные на плане точки, наилучшим образом сочетающиеся с рельефом и ситуацией.

4.1.5. При углах поворота трассы, превышающих 30°, в частности на долинных участках горных дорог, в целях снижения их неблагоприятного воздействия на восприятие водителем условий движения закругление назначают с учетом угла поворота. Рекомендуемые сочетания радиусов и углов поворота кривых в плане представлены в табл. 4.2.

Таблица 4.2

4.2. Устройство виражей

4.2.1. Вираж является эффективным средством повышения удобства и безопасности движения на кривых малых радиусов.

При назначении уклонов виражей следует исходить из условия, что при движении с расчетной скоростью 1/3 поперечной силы уравновешивается за счет виража, а 2/3 - за счет поперечного сцепления шин покрытием. Наличие виража облегчает управление автомобилем, способствует увеличению скорости движения по кривой. При устройстве виража необходимо одновременно обеспечивать видимость, соответствующую расчетной скорости для виража.

4.2.2. В соответствии с рекомендациями СНиП 2.05.02-85 в районах с незначительной продолжительностью снежного покрова и редкими случаями гололеда уклон виража может быть увеличен до 100 %о (для кривых с радиусом менее 250 м).

4.2.3. Для того чтобы уменьшить дополнительный продольный уклон на участке отгона виража и улучшить зрительную плавность внешней кромки кривой, переход от двускатного профиля к односкатному лучше осуществлять путем вращения проезжей части вокруг ее оси.

4.2.4. Для повышения безопасности обгонов и удобства движения на кривых радиусами до 5000 м на дорогах I категории и до 3000 м на дорогах остальных категорий необходимо устраивать односкатный поперечный профиль с уклоном, равным уклону проезжей части на прямолинейных участках при данном виде покрытия. На кривых радиусом более 5000 м проезжая часть должна иметь двускатный профиль, так как такие кривые по условиям движения не отличаются от прямых.

4.2.5. На участках горных дорог с серпантинами рекомендуется устраивать ступенчатый вираж (рис. 4.1), позволяющий повысить скорость и безопасность движения. При этом средняя часть проезжей части выполняется с поперечным уклоном, соответствующим радиусу кривой, а внутренним и внешним полосам на ширину не менее 2 м придают уклон больше на 10-20 %о для внутренней и 10-40 %о для внешней полос (в зависимости от радиуса кривой и состава движения). В этих случаях с учетом местных условий рекомендуется увеличивать общую ширину проезжей части в пределах кривой.

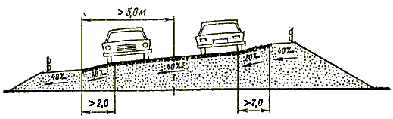

Рис. 4.1. Схема устройства ступенчатого виража на кривых малого радиуса

4.3. Переходные кривые и уширение проезжей части

4.3.1. Для комфортабельности езды переходные кривые применяют на закруглениях радиусом менее 2000 м. В качестве переходной кривой рекомендуется использовать клотоиду

где А - параметр клотоиды; R - радиус круговой кривой; L - длина переходной кривой.

4.3.2. Наименьшая длина переходной кривой

где v - расчетная скорость движения, км/ч; I - нарастание центробежного ускорения, м/с3; R - радиус, м.

Расчетную скорость нарастания центробежного ускорения определяют по графику (рис. 4.2) в зависимости от отношения (gR) (где v - расчетная скорость для кривой данного радиуса, м/с; g - ускорение свободного падения, равное 9,81 м/с2; R - радиус, м).

Рис. 4.2. График для определения расчетного нарастания центробежного ускорения

Значения 1, лежащие ниже кривой 2, удовлетворяют режимам движения основной массы водителей (85 %), поэтому рекомендуются в качестве расчетных (кривая 1 - средние наблюдаемые значения 1). При значениях 1 в зоне между кривыми 2 и 3 ощутимо снижаются удобства езды. Они могут быть допущены лишь в сложных топографических условиях, в некоторых случаях реконструкции дорог в застроенной или горной местности. Значения 1 выше кривой 3 удовлетворяют лишь 50 % водителей и на строящихся или реконструируемых дорогах допускаться не должны. Область рабочих значений 1 лежит между кривыми 2 и 1.

4.3.3. Если получаемое расчетом смещение круговой кривой от введения переходной кривой меньше 0,2 м, переходную кривую можно не устраивать, считая, что удобство проезда достигается за счет смещения траектории автомобиля в пределах полосы движения.

4.3.4. Из условия обеспечения зрительной плавности дороги параметр переходной кривой должен удовлетворять требованиям пп. 3.2.2, 3.2.16, 3.2.17. При этом угол поворота трассы в конце переходной кривой должен быть не менее 3°.

4.3.5. Изложенные рекомендации по назначению параметров переходных кривых не распространяются на длинные переходные кривые, используемые при ландшафтном проектировании и клотоидном трассировании как самостоятельный элемент трассы в плане.

4.3.0. Проезжую часть уширяют в соответствии с рекомендациями СНиП 2.05.02-85 на всех кривых радиусом меньше 1000 м. Уширение

где l - расстояние от центра заднего моста до переднего бампера автомобиля без прицепа, м; v - скорость движения, км/ч; R - радиус кривой, м.

Требуемое уширение должно определяться специальным расчетом в случаях, когда в составе движения более 5-10 % автомобильных поездов.

4.3.7. При реконструкции дорог для уменьшения уширения обычно проектируемое смещение всей круговой кривой внутрь угла (рис. 4.3, а) целесообразно заменить сдвижкой переходной кривой к вершине угла (рис. 4.3, б). При этом длина круговой кривой уменьшается, а при малой длине ее можно заменять сопряженными переходными кривыми.

Рис. 4.3. Особенности расположения переходной кривой: а - обычный способ; б - со смещением центра круговой кривой; 1 - первоначальная ось полосы движения; 2 - ось после введения переходной кривой; 3 - уширение

4.4. Дополнительные мероприятия по повышению безопасности движения на кривых в плане

4.4.1. На всех кривых радиусом менее 250 м устраивают шероховатые покрытия (или поверхностную обработку).

4.4.2. Если кривая радиусом 500-600 м и менее расположена в конце прямой длиной более 500 м, то на расстоянии 150-200 м от начала кривой целесообразно устраивать полосы поверхностной обработки из щебня крупностью 20-30 мм ("шумовые" и "трясущие" полосы). Тряска и шум, возникающие при проезде такого участка, вынуждают водителя снизить скорость. В табл. 4.3 приведены параметры шумовых полос, которые применяют, помимо указанного случая, и в других опасных местах (пересечения в одном уровне, участки с ограниченной видимостью, узкие мосты и т. д.). Ширину полос принимают равной 1 м, высоту шероховатостей на первых трех полосах 1,5-2 см, на следующих до 3 см. Помимо полос из щебня, возможно применение поперечных линий разметки.

Таблица 4.3

При выборе типа шумовой полосы для конкретных дорожных условий безопасную скорость автомобилей на этом участке определяют расчетом, фактическую скорость проезда участка автомобилями устанавливают на основании натурных наблюдений, принимая ее по кумулятивной кривой как скорость, соответствующую 85 %-ной обеспеченности. Разница между фактической и безопасной скоростями на участке дает представление о необходимой величине ее снижения.

4.4.2. На кривых радиусом меньше 250 м (независимо от категории дороги) рекомендуется с внешней стороны устанавливать ограждения из металлических полос, которые препятствуют выезду автомобилей за пределы земляного полотна и выполняют роль зрительно направляющих элементов. Для улучшения ориентации водителей в соответствии с ГОСТ 13508-74 "Разметка дорожная" на ограждениях рекомендуется устанавливать световозвращающие элементы: красного цвета справа по направлению движения, слева - белого или желтого, что предпочтительнее. Плоскость элементов должна быть перпендикулярной направлению взгляда водителя.

4.4.4. Установка дорожных знаков, ограждений, направляющих столбиков и устройств разметки производятся в соответствии с действующими государственными стандартами.

На кривых радиусом более 250 м, а также на внутренней стороне кривых радиусом меньше 250 м устанавливают направляющие столбики.

4.4.5. На кривых радиусом менее 250 м при необеспеченной видимости устанавливают с внешней стороны один или несколько (при (большом угле поворота) знаков 1.31 "Направление поворота" (ГОСТ 10807-78 "Знаки дорожные").

4.4.6. Знаки 1.11.1, 1.11.2 "Опасный поворот" или знак 1.12.1, 1.12.2 "Опасные повороты" (при нескольких следующих друг за другом опасными поворотами) следует устанавливать перед закруглениями небольших радиусов лишь в тех случаях, когда коэффициент безопасности для данного участка равен или меньше 0,8. Кроме того, знаки 1.11 или 1.12 могут быть установлены перед закруглениями с ограниченной видимостью. При коэффициенте безопасности, не превышающем 0,6, одновременно со знаком 1.11 или 1.12 рекомендуется устанавливать знак ограничения скорости. Величину ограничения следует определять на основе данных непосредственных наблюдений с обеспеченностью не менее 85 %.

4.4.7. Разметку проезжей части на кривых в плане наносят в соответствии с ГОСТ 13508-74 "Разметка дорожная" с учетом траекторий скоростей движения, когда обеспечивается устойчивое движение автомобиля при скоростях, соответствующих 85 %-ной обеспеченности.

4.4.8. На кривых радиусом меньше 50 м сплошную осевую разметку смещают к внешней кромке проезжей части, чтобы обеспечить полное вписывание крупногабаритных автомобилей во внутреннюю полосу движения, ширину внешней и внутренней полос принимают в соответствии со следующими рекомендациями:

4.4.9. На закруглениях радиусом больше 250 м сплошную осевую разметку 1.1 (ГОСТ 13508-74) наносят с учетом условий видимости в соответствии с требованиями ГОСТ 13508-74 "Разметка дорожная".

Глава 5. УЧАСТКИ ПОДЪЕМОВ И СПУСКОВ

5.1. Требования к трассе на участках подъемов и спусков

5.1.1. Предельные длины подъемов и спусков следует по возможности назначать с учетом продольного уклона:

5.1.2. В особо тяжелых условиях гористой и горной местностях для улучшения условий движения на подъем и спуск в продольном профиле рекомендуется предусматривать участки с уклоном не более 2000. Расстояние между ними должно приниматься в соответствии с рекомендациями п. 5.1.1, а длина - не менее 70 м.

5.1.3. С целью предупреждения дорожно-транспортных происшествий при движении на спуск нельзя располагать в конце затяжных спусков кривые в плане малых радиусов, пересечения в одном уровне, искусственные сооружения с узкой проезжей частью.

5.1.4. Кривые в плане, расположенные на участках с большим уклоном в продольном профиле, должны иметь достаточно большие радиусы, обеспечивающие безопасность движения на спуске. Значение радиусов следует назначать с учетом реально достижимых на этом участке скоростей движения.

5.2. Назначение ширины проезжей части

5.2.1. На вертикальных вогнутых кривых, расположенных в конце крутых спусков, необходимо предусматривать уширение проезжей части и укрепление обочин на 1,5 м. При движении по дороге автопоездов необходимая величина уширения определяется расчетом.

5.2.2. При недостаточном расстоянии видимости в пределах вертикальных выпуклых кривых следует предусматривать уширение проезжей части и укрепление обочин на 1,5 м для улучшения условий разъезда встречных потоков автомобилей.

5.2.3. В районах с жарким климатом на затяжных подъемах дорог необходимо предусматривать не реже чем через 0,5 км уширения до 2,5 м за счет обочин длиной 10 м для кратковременной остановки грузовых автомобилей, у которых перегрелся двигатель.

5.3. Устройство дополнительных полос движения и аварийных съездов

5.3.1. При высокой интенсивности движения и наличии в составе транспортного потока большой доли медленно движущихся автомобилей (автопоезда и грузовые автомобили большой грузоподъемности, скорость которых в верхней части подъема становится менее 50 км/ч) необходимо предусматривать устройство с правой стороны проезжей части дополнительных полос для движения в сторону подъема автомобилей с низкими динамическими качествами.

5.3.2. Дополнительные полосы проектируют с учетом длины подъема и интенсивности движения в соответствии со СНиП 2.05.02-85.

5.3.3. При наличии на подъемах с уклоном более 30 %о кривых в плане с радиусами менее 200 м дополнительную полосу не устраивают, так как она, как показывает опыт, не используется водителями.

5.3.4. При интенсивности движения в сторону подъема более 200 авт./ч и на подъемах длиной менее 600 м при уклонах более 30 %о дополнительные полосы строят сразу по всей длине подъема.

5.3.5. На подъемах протяженностью более 600 м с уклонами более 30 %о при составлении проекта реконструкции или капитального ремонта дорог, проходящих в сильно пересеченной местности, можно предусматривать поочередное строительство дополнительной полосы:

I очередь (интенсивность движения в сторону подъема N_п 0,5N, где N берется из табл. 5.1) - полосу строят только в верхней части подъема (в пределах вертикальной кривой на расстоянии 100 м до нее);

Таблица 5.1

II очередь (N_п = 0,8N) - полосу продолжают вниз до середины подъема;

III очередь (N_п = N) - полосу строят на всю длину подъема.

Поочередное строительство полосы целесообразно предусматривать на подъемах протяженностью более 1000 м.

5.3.6. При составлении проекта I очереди строительства новой дороги, кроме указанных в п. 5.3.5 мероприятий, необходимо предусматривать постройку уширенного земляного полотна для обеспечения последующего строительства дополнительной полосы.

5.3.7. В целях обеспечения высокой пропускной способности и удобного и безопасного слияния потоков автомобилей, движущихся по дополнительной и основной полосам проезжей части, длину участка дополнительной полосы за подъемом на двухполосных дорогах принимают с учетом интенсивности движения:

5.3.8. При интенсивности движения на двухполосной дороге более 700 авт/ч необходимо предусматривать устройство дополнительной полосы и на спуске.

5.3.9. Ширину основной и дополнительной полос движения принимают постоянной на всем протяжении подъема и равной 3,75 м. Длину зоны перехода от дополнительной полосы к основной проезжей части и обратно принимают в зависимости от скорости движения по правилам устройства переходно-скоростных полос.

5.3.10. На затяжных крутых спусках дорог в горной и пересеченной местностях устраивают аварийные тормозные съезды для остановки автомобилей, у которых испортилась тормозная система. Аварийные съезды представляют собой идущий на подъем не менее 100 %о тупик, продолжающий направление повернувшей дороги или примыкающий к ней под острым углом (рис. 5.1).

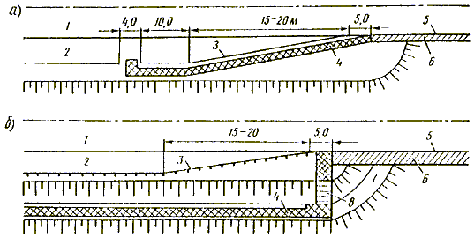

Рис. 5.1. Схема аварийного съезда: а - план; б - продольный профиль; 1 - основная дорога; 2 - аварийный съезд; 3 - песчаный вал

Глава 6. ПЕРЕСЕЧЕНИЯ В ОДНОМ УРОВНЕ

6.1. Общие принципы планировки пересечений в одном уровне

6.1.1. Планировка пересечений автомобильных дорог в одном уровне должна быть зрительно ясной и простой, направления движения в зоне пересечения должны быть видимы водителями заблаговременно.

Планировка пересечения и средства организации движения должны подчеркивать преимущественные условия проезда по главной дороге (дороге с наиболее высокой интенсивностью движения), допуская некоторое усложнение выполнения маневров с второстепенной дороги.

6.1.2. Для создания удобных условий восприятия дорожной обстановки наиболее целесообразно размещать пересечения на вогнутых участках продольного профиля, на прямых или кривых в плане радиусом не менее 600-800 м. Продольные уклоны на пересекающихся дорогах не должны превышать 40 %о.

Земляное полотно в зоне пересечения располагают в нулевых отметках или насыпях не выше 1 м. Откосы земляного полотна устраивают не круче 1:3.

Нельзя располагать пересечения автомобильных дорог в выемках. В исключительных случаях с целью обеспечения видимости в зоне пересечения производится срезка откосов выемки.

6.1.3. Наиболее безопасны пересечения дорог под углом от 50 до 75°, при которых отсутствуют непросматриваемые зоны, и водитель имеет наиболее удобные условия оценки дорожно-транспортной ситуации.

6.1.4. Все дороги, примыкающие к дорогам I-III категорий, должны иметь твердые покрытия:

при песчаных, супесчаных и легких суглинистых грунтах на протяжении не менее 100 м;

при черноземах, глинах, легких и пылеватых суглинках на протяжении не менее 400 м;

при засоленных грунтах не менее 500 м.

В последних двух случаях в пределах длины 200 м, установленной СНиП 2.05.02-85, съезды должны иметь усовершенствованное покрытие, а на остальном протяжении покрытие может быть и гравийным.

6.1.5. На пересечениях в одном уровне должна быть обеспечена боковая видимость, рассчитываемая из условия видимости с главной дороги автомобиля, ожидающего на второстепенной дороге момента безопасного выезда на главную дорогу. При расчете принимается: ожидающий автомобиль расположен в 1,5 м от кромки проезжей части; по главной дороге автомобиль движется в 1,5 м от кромки проезжей части; уровень глаза водителя расположен на высоте 1,2 м (рис. 6.1, а). Значения расстояний для обеспечения боковой видимости приведены в табл. 6.1.

При пересечении равнозначных по интенсивности движения автомобильных дорог II и III категорий рекомендуется обеспечивать видимость согласно схеме, приведенной на рис. 6.1, б.

Рис. 6.1. Схемы определения видимости на пересечениях в одном уровне: а - при пересечении дорог разных категорий, б - при пересечении равнозначных дорог

Таблица 6.1

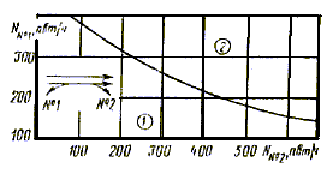

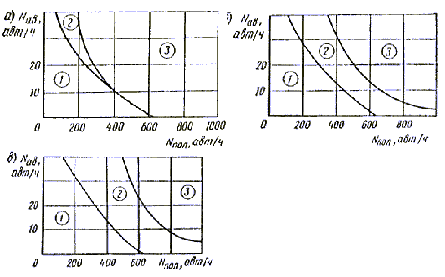

Рис. 6.2. Номограмма для выбора типа планировочных решений пересечений:
N_вт - перспективная интенсивность движения по второстепенной (менее загруженной) дороге, авт/сут; N_гл - перспективная интенсивность движения по главной (более загруженной ) дороге, авт/сут; 1 - простое необорудованное пересечение (см. рис. 6.3, а), 2 - частично канализированные пересечения с направляющими островкам на второстепенной дороге (см. рис. 6.3, б), 3 - полностью канализированные пересечения и примыкания с направляющими островками на обеих дорогах, переходно-скоростными полосами, разметкой проезжей части (см. рис. 6.3, в, г); 4 - конкурирующие варианты кольцевых пересечений: а) со средними центральными островками; б) с малыми центральными островками; в) с большими центральными островками (при числе пересекающихся полос более 5); 5 - конкурирующие варианты: а) кольцевые пересечения, обеспечивающие лучшие условия движения по главному направлению (эллиптический центральный островок); б) в разных уровнях; в) при стадийном строительстве (I этап - кольцевые пересечения; II этап - пересечение в разных уровнях); 6 - конкурирующие варианты пересечений: а) кольцевые с малыми центральными островками; б) в разных уровнях; 7 - конкурирующие планировочные решения: а) стадийное развитие (I этап - кольцевые пересечения; II этап - пересечения в разных уровнях); б) пересечения в разных уровнях; 8 - пересечения в разных уровнях

6.1.6. При эксплуатации дорог варианты планировочных решений пересечения следует выбирать по номограмме, представленной на рис. 6.2. Окончательное планировочное решение (рис. 6.3) устанавливается технико-экономическим расчетом по размеру суммарных приведенных затрат. При этом следует учитывать строительную стоимость пересечения, затраты на ремонт и содержание, эксплуатационные и автотранспортные расходы по каждому варианту, потери народного хозяйства от дорожно-транспортных происшествий и от изъятия земельных угодий.

Рис. 6.3. Схемы планировочных решений пересечений: а - простое необорудованное пересечение; б - частично канализированное пересечение с направляющими островками на второстепенной дороге; в, г - полностью канализированное примыкание и пересечение с направляющими островками на обеих дорогах, с переходно-скоростными полосами; д - кольцевые саморегулируемые пересечения

6.2. Элементы пересечений в одном уровне

6.2.1. Все элементы пересечений в одном уровне должны обеспечивать возможность плавного выполнения маневров поворота, без помех и чрезмерного снижения скорости, в особенности при движению по главному направлению.

6.2.2. Ширину полосы движения для пересечений типа 3 (см. рис. 6.2) из главной дороге II и III категорий рекомендуется принимать равной 3,75 м в обе стороны от пересечения на длине не менее указанной:

Ширину полосы движения на главной дороге IV категории принимают 3,5 м.

Ширину проезжей части второстепенных дорог в пределах пересечения для всех категорий при двухполосном движении назначают не менее 7 м на длине не менее 50 м.

6.2.3. Ширину полосы движения на съездах канализированных пересечений, считая от места примыкания к проезжей части основной дороги, принимают по табл. 6.2.

Таблица 6.2

6.2.4. Обочины в пределах пересечения желательно назначать на главной дороге шириной 3,75 м, на второстепенной не менее 2,5 м на длине согласно п. 6.2.2. Обочины должны быть укреплены на всю ширину.

6.2.5. Съезды пересечений в одном уровне проектируют с переходными кривыми, рассчитанными на переменную скорость движения. Длина их должна быть не менее значений, приведенных в табл. 6.3.

Таблица 6.3

6.2.6. Из условия удобства разбивки съездов очертание кромок проезжей части проектируют коробовыми кривыми, параметры которых указаны на рис. 6.4 и в табл. 6.4. Начало и конец коробовой кривой:

Рис. 6.4. Схема для расчета коробовой кривой

Таблица 6.4

6.3. Улучшение расположения и планировки пересечений

6.3.1. Следует устранять примыкания дорог под очень острыми углами. Пересечения или сопряжения дорог под углом менее 25° характеризуются, как правило, повышенной аварийностью, а под углом менее 10° - опасны. Исправление таких пересечений возможно двумя путями - перестройка места сопряжения дорог, чтобы оси пересекались под оптимальными углами 50-75°, или устройством дополнительной полосы движения для автомобилей, осуществляющих поворот (рис. 6.5).

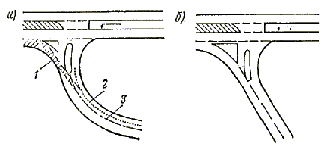

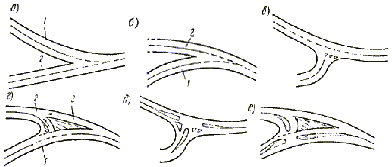

Рис. 6.5. Способы реконструкции примыканий дорог: а - неправильная планировка примыкания; б - улучшение условий движения путей смещения места примыкания; в - устройство дополнительной полосы

В виде исключения на примыкании обходов населенных пунктов допускается уменьшение угла пересечения дорог до 30° при обязательном полном канализировании движения (рис. 6.6).

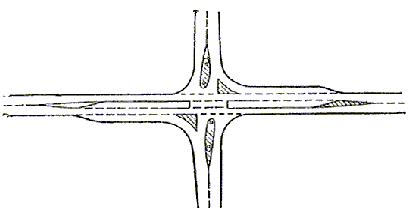

Рис. 6.6. Рекомендуемые схемы планировки пересечений в одном уровне на обходе городов: а, б - неправильная схема без разделения дорог на главную и второстепенную; в, г - рекомендуемые схемы при невысокой интенсивности движения на второстепенной дороге; д, е -то же, при высокой интенсивности; 1 - главная дорога; 2 - второстепенная дорога; 3 - распределительная полоса

6.3.2. При пересечениях под острым углом, а также на обычных пересечениях при большой доле автомобилей, поворачивающих на основную дорогу, безопасность движения может быть повышена путем разделения пересечения на два примыкания, смещенных по отношению друг к другу ("ступенчатое пересечение"). Раздвижка пересечений уменьшает опасность конфликтных точек (рис. 6.7). Размер смещения должен назначаться из расчета беспрепятственного осуществления переплетения потоков с наименьшими помехами для автомобилей, следующих в прямом направлении.

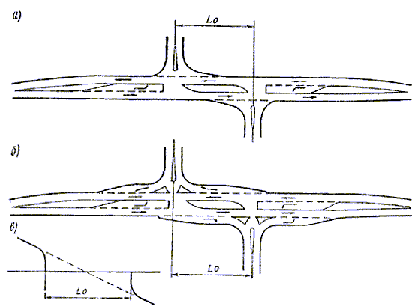

Рис. 6.7. Перестройка пересечения на два смещенных примыкания: а - без переходно-скоростных полос; б - с переходно-скоростными полосами; в - схема изменения пересечения

Наименьшие допустимые расстояния между двумя примыканиями на ступенчатых пересечениях приведены в табл. 6.5.

Таблица 6.5

6.3.3. Для улучшения условий движения на пересечениях с большим количеством автомобилей, поворачивающих направо, целесообразно применять уширенные несимметричные пересечения (рис. 6.8), имеющие в 1,5 раза большую пропускную способность, чем обычные пересечения.

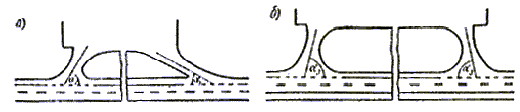

Рис. 6.8. Несимметричная планировка пересечения в одном уровне

6.4. Канализированные пересечения

6.4.1. В случае высокой интенсивности движения на пересечениях в одном уровне, особенно при значительном количестве поворачивающих автомобилей, большое значение приобретают меры пассивной организации движения с помощью устройства на пересечении направляющих островков, которые часто выделяют полосы движения для автомобилей, следующих в разных направлениях. Происходящее при этом упорядочение движения всегда имеет в своей основе ограничение свободы выбора водителем возможного направления движения и ясное обозначение на проезжей части правильной полосы движения.

6.4.2. Проектирование канализированных пересечений ведут применительно к типовым схемам, учитывая распределение интенсивности движения по направлениям и проезжающие специальные типы автомобилей.

6.4.3. Планировка канализированных пересечений должна удовлетворять следующим требованиям:

а) быть простой и понятной, четко выделять пути движения автомобилей и обеспечивать преимущественные условия движения по дороге более высокой категории или большей народнохозяйственной значимости. На примыкающей или пересекающей дороге планировка должна предупреждать водителей о предстоящем маневре и способствовать снижению скоростей поворачивающих автомобилей;

б) точки пересечения траекторий движения автомобилей по возможности должны быть удалены друг от друга;

в) в каждый момент времени водитель должен иметь выбор не более чем одного из двух возможных направлений движения. В соответствии с принципами зрительного ориентирования нужное направление должно подсказываться расположением разделительных островков и линий разметки на покрытии;

г) островки и разграничительные линии на пересечениях канализированного типа должны разделять скоростные, транзитные и поворачивающие транспортные потоки, выделяя для каждого из них самостоятельные полосы движения, обеспечивающие их плавное разделение и слияние.

Расположение островков в плане должно как бы перекрывать возможность объезда островка слева (рис. 6.9);

Рис. 6.9. Зрительное перекрытие островками неправильного направления движения: а - водитель видит просвет между островками и может поехать по неправильному пути; б - возможное неверное направление движения перекрыто островком; 1 - зона видимости полосы движения; 2 - траектория движения; 3 - осевая линия

д) ширина полос движения должна обеспечивать беспрепятственный поворот автомобилей с прицепом. Для этого на прямых участках ширина проезжей части съезда без возвышающихся бортов должна быть не уже 3,5 м, у начала островков ширина съезда должна быть не уже 4,5-5,0 м, у выезда на главную дорогу 6,0 м;

е) очертания островков должны обеспечивать пересечение потоков под оптимальными для следующего маневра углами. Слияние и разделение потоков должно происходить под острыми углами, что ускоряет процесс включения автомобиля в поток или выхода его из потока. Пересечения потоков целесообразны под углами, близкими к 90°. Это требование лучше всего выполняется при каплеобразной обтекаемой форме направляющих островков.

6.4.4. Параметры расчетных траекторий движения на канализированных пересечениях и меры по организации движения должны выбираться с учетом скоростей движения на пересекающихся дорогах. Для транзитного движения по главной дороге - это расчетная скорость для данной категории дороги, для второстепенной - для правых поворотов - не менее 30 км/ч, для левых поворотов - 15-20 км/ч.

6.4.5. Для улучшения условий движения на канализированных пересечениях (рис. 6.10) применяют следующие виды островков:

а) центральные каплеобразные островки на второстепенной дороге;

б) направляющие островки на оси главной дороги для обеспечения левых поворотов с основной дороги на второстепенные;

в) треугольные вспомогательные островки на второстепенной дороге для разделения транзитного и поворачивающего направо потоков движения.

Рис. 6.10. Направляющие островки на примыкании в одном уровне

Количество островков должно быть минимальным. Размер сторон треугольных островков принимают не менее 5 м, длину каплеобразных - не менее 20 м.

Наиболее эффективными в отношении организации движения являются островки, возвышающиеся над проезжей частью и огражденные скошенным бордюром. Некоторое осложнение зимнего содержания таких пересечений вполне окупается повышением четкости и организованности движения. В районах с особенно тяжелыми зимними условиями островки можно обозначать краской на покрытиях, а в бесснежный период использовать разборные элементы.

6.4.6. При реконструкции дорог рациональному размещению островков и разработке улучшенной схемы движения может помочь анализ дорожно-транспортных происшествий. Для этого наносят на план пересечения в масштабе 1:500 - 1:250 места дорожно-транспортных происшествий и пути следования столкнувшихся автомобилей и пострадавших пешеходов, устанавливают наиболее опасные конфликтные точки и выявляют преимущественные причины, вызывающие систематические ошибки водителей. На план наносят все элементы ситуации, которые могут влиять на условия движения пешеходов и автомобилей (рис. 6.11).

Рис. 6.11. План пересечения с нанесенными на него схемами дорожно-транспортных происшествий: 1 - столкновение транспортных средств; 2 - наезд на пешеходов

6.4.7. Для большего удобства поворота с главной дороги островки смещают в плане влево относительно оси второстепенной дороги (рис. 6.12).

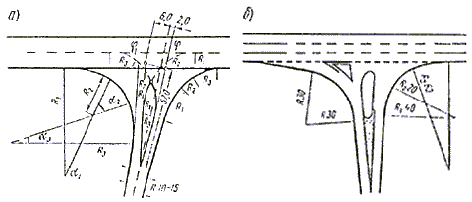

Рис. 6.12. Расположение островков на второстепенной дороге: а - схема размещения островка; б - выделение островка разметкой

Зона, в которой на второстепенной дороге размещается островок, ограничена двумя линиями, составляющими угол 8°. Вершина этого угла удалена от кромки проезжей части главной дороги на расстояние не менее 60 м.

Параметры правоповоротных съездов назначают в соответствии с табл. 6.4. Левоповоротные съезда описывают по коробовым кривым с радиусами R_1 =10; R_2 = 20 и R_3 = 60 м для скоростей поворота в свободных условиях 20-25 км/ч и с радиусами R_1 = 15; R_2 = 30, R_3 = 15 м в стесненных условиях для скоростей движения 15 км/ч.

Начало и конец переходно-скоростных полос разгона и торможения сопрягают соответственно с началом и концом правоповоротных съездов на второстепенную дорогу.

6.4.8. Очертание направляющих островков, расположенных на второстепенной дороге, назначают с учетом следующих правил:

а) неиспользуемая поверхность пересечения закрывается островками; форма островков определяется пересечением право- и левоповоротных съездов;

б) для предотвращения заездов на островки и для большей четкости организации движения треугольные островки рекомендуется окаймлять бортом высотой не более 6-8 см или обозначать разметкой; небольшие треугольные островки со сторонами менее 5 м и площадью менее 10 м2 целесообразнее выделять на общей поверхности пересечения лишь разметкой;

в) углы островков, направленные навстречу движению, округляются кривыми радиусом 1 м. В вершину центрального островка, расположенного на второстепенной дороге, вписывается кривая радиусом 1,5-2 м.

6.4.9. Для безопасности выполнения левых поворотов с главной дороги на проезжей части при высокой интенсивности движения устраивают дополнительные полосы, отделяемые от полосы транзитного движения направляющими островками или разметкой.

6.4.10. Планировка островков на дорогах с двумя полосами движения показана на рис. 6.13. Направляющий островок (рис. 6.13, а) с зоной торможения и ожидания отделяет поворачивающие автомобили от транзитного движения. Направляющий островок 2 (рис. 613, б) разделяет встречные потоки движения и защищает автомобили, выполняющие левый поворот с главной дороги.

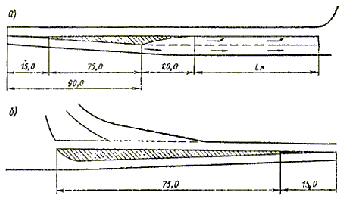

Рис. 6.13. Расположение островков на главной дороге: а - левоповоротный островок; б - направляющий островок

Интенсивность отгона ширины островка не должна превышать 1:30. Более оптимальные условия движения достигаются при интенсивности отгона 1:50 и более. Островки рекомендуется окаймлять скошенным бортом, возвышающимся на 5 см с наклоном 1:3.

6.4.11. Длина участка L_п (см. рис. 6.13), предназначенная для накопления поворачивающихся автомобилей, определяется по табл. 6.6.

Таблица 6.6

6.4.12. При интенсивности левоповоротного движения с второстепенной дороги более 0,2N_т (N_т - интенсивность движения на второстепенной дороге) направляющий островок не устраивают, а вместо него с помощью разметки выделяют полосу шириной 3,5 м, которая выполняет роль переходно-скоростной полосы.

6.4.13. На эксплуатирующихся многополосных дорогах дополнительные полосы для левых поворотов могут устраиваться в пределах центральной разделительной полосы при ее ширине не менее 4,5 м. Длина дополнительной полосы складывается из длины участка отгона ширины протяженностью 60- 80 м, длины участка торможения и участка накопления. При определении длины участка торможения следует исходить из условия полной остановки автомобиля, движущегося с начальной скоростью, равной разрешенной максимальной, и с замедлением 1,5 м/с2. Длина участка накопления назначается по табл. 6.7.

Таблица 6.7

6.4.14. Планировка полностью канализированного пересечения предусматривает островки на второстепенной и основной дорогах.

В зависимости от соотношения интенсивностей и скоростей движения по разным направлениям отдельные островки или переходно-скоростные полосы могут не устраиваться. Оптимальное количество островков на второстепенной дороге - 3. При изменении угла пересечения дорог меняется лишь очертание этих островков (рис. 6.14). Согласно п. 6.4.8 можно:

Рис. 6.14. Изменение планировки в зависимости от угла пересечения дорог:
а - < 30°; б - = 30 - 45°; в - = 50 - 75°; г - = 90°; д - = 115°; е - = 135°; ж - = 150°; з - > 150°

а) не устраивать правый островок со стороны второстепенной дороги при углах пересечения дорог менее 45° и радиусе правоповоротного съезда менее 15 м, левый - при углах более 120° и радиусе менее 15 м, поскольку их размеры малы (сторона треугольника менее 5 м) и они будут восприниматься водителем как препятствия, а не направляющие сооружения;

б) при радиусах съездов 10 м и менее устраивать только центральный островок;

в) при интенсивности движения по съезду менее 20 авт/ч островок, отделяющий этот съезд от других направлений движения, выделять на покрытии проезжей части лишь разметкой (рис. 6.15).

Рис. 6.15. Выделение островков на проезжей части разметкой

На главной дороге устраивают не более двух направляющих островков, .которые выполняют роль разделительной полосы в пределах пересечения и защитного сооружения для поворачивающих потоков (см. рис. 6.13). Эти островки должны возвышаться над проезжей частью в следующих случаях:

а) при интенсивности движения по главной дороге - более 1000 авт./сут и доле поворачивающих автомобилей более 15 %;

б) при интенсивности движения по главной дороге более 5000 авт./сут и доле левоповоротного движения более 10 %.

При меньшей интенсивности движения эти островки рекомендуется обозначать на покрытии разметкой.

6.5. Кольцевые пересечения

6.5.1. Условия движения на кольцевых пересечениях определяются диаметром центрального островка. Различают четыре типа пересечений с центральными островками: с малым D < 25 м (рис. 6.16, а), с средним D = 30-60 м, с большим D > 60 м (рис. 6.16, б) и с эллиптическим центральным островком, вытянутым по направлению более загруженной дороги (рис. 6.16, в). Рекомендуемые области применимости таких пересечений приведены в табл. 6.8.

Рис. 6.16. Планировочные схемы кольцевых пересечений

Таблица 6.8

Виды планировок кольцевых пересечений	Категории пересекающихся дорог	Условия применимости
Кольцевые пересечения с малыми центральными островками и увеличенным числом полос движения	Iб x Iб	1) При реконструкции и капитальном ремонте автомобильных дорог
	Iб x II
	Iб x III	2) При новом строительстве:
		а) в пригородной зоне;
		б) в пределах малых населенных пунктов;
		в) в районах с высокой стоимостью сельскохозяйственных угодий и в других стесненных условиях на основе технико-экономического сравнения с вариантами пересечения в разных условиях
	III x III	При N 5000 авт./сут на основе технико-экономического сравнения с вариантом кольцевого пересечения с средним диаметром центрального островка
Кольцевые пересечения с средним диаметром центральных островков	Iб x II	При 5000 < N 9000 авт./сут на основе технико-экономического сравнения с кольцевыми пересечениями с малыми центральными островками
	II x II
	II x III
	III x III
Кольцевые пересечения с большими центральными островками	II x II	При 5000 < N 9000-10000 авт./сут и числе пересекающихся дорог n 5
	II x III
	III x III
Кольцевые пересечения, обеспечивающие лучшие условия движения более загруженному направлению (с эллиптическими центральными островками)	Iб x II	При N_г 3N_вт на основе технико-экономического сравнения с вариантом пересечения в разных уровнях
	Iб x III
	Iб x IV
	II x III
	II x IV

Примечание. N - суммарная интенсивность движения на пересечении; N_гл - то же, на главной дороге; N_вт -то же, на второстепенной.

6.5.2. Пропускная способность кольцевых пересечений определяется пропускной способностью зон переплетения, которая зависит от их длины. Зоны переплетения имеют меньшую пропускную способность, чем полоса движения на перегоне. Пропускная способность зон переплетения приведена в табл. 6.9.

Пропускную способность кольцевых пересечении можно повысить за счет разгрузки зон переплетения, устраивая полосы для правого поворота, отделяемые от кольцевой проезжей части.

Таблица 6.9

6.5.3. На кольцевых пересечениях в стесненных условиях наиболее целесообразны островки диаметром, не превышающим 1/3 окружности, которую можно вписать в контуры пересечения.

Размер островка должен быть таким, чтобы приезд пересечения по прямой линии оказался невозможным и было бы необходимо искривление траектории движения (рис. 6.17). Островки малого диаметра допустимы лишь в местах с небольшой высотой снежного покрова. Они должны быть хорошо видимы издалека водителем.

Рис. 6.17. Улучшение условий движения на пересечении путем устройства островков небольшого диаметра

6.5.4. Кольцевые пересечения с средним диаметром островков характеризуются прерывистым движением транспортных потоков, так как примыкания к кольцу расположены настолько близко, что маневры переплетения въезжающих на пересечение и выезжающих с него автомобилей не успевают осуществляться. Поэтому автомобили, едущие по кольцу, останавливаются, имея помеху справа от въезжающего автомобиля.

Фактические скорости движения по кольцевым пересечениям зависят от размеров островков:

6.5.5. Для кольцевых пересечений с средним диаметром островков рекомендуются следующие размеры геометрических элементов:

а) ширина проезжей части при двух полосах движения на кольце:

б) радиусы кривых на примыканиях дорог и кольцевой проезжей части:

6.5.6. Кольцевые пересечения с большими центральными островками, необходимые на дорогах I и II категорий с высокой интенсивностью движения, обеспечивают непрерывное движение транспортных потоков. Размеры центрального островка определяются длиной участка, необходимой для маневра переплетения въезжающих и выезжающих автомобилей (Рис. 6.18).

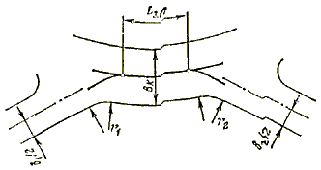

Рис. 6.18. Схема к расчету диаметра центрального островка на кольцевом пересечении: В_к - ширина проезжей части кольца; b - ширина проезжей части примыкающей дороги; r_1, r_2 - радиусы сопряжений кромок проезжих частей

6.5.7. Расчетная скорость движения на кольцевом пересечении должна быть не ниже 30 км/ч, составляя не менее 3/4 от средней скорости на подходе к пересечению по дороге наиболее высокой категории (табл. 6.11).

Таблица 6.11

6.5.8. Диаметр центрального кольца, обеспечивающий оптимальные углы слияния транспортных потоков не более 7° (см. рис. 6.18),

где к - число пересекающихся дорог; L - расстояние между осями двух соседних дорог (измеряется по внешней кромке кольцевой проезжей части), В_к - ширина проезжей части кольца.

При этом

где r_1 и r_2 - радиусы входа и выхода на кольцо, которые следует принимать не менее 15 м; b_1 и b_2 - ширина проезжей части вливающихся дорог, м; L_з.n - длина зоны слияния или переплетения (табл. 6.12), n - число полос движения на кольце.

Таблица 6.12

Кольцевая проезжая часть должна иметь не менее двух полос движения. При коэффициенте загрузки кольцевой проезжей части более 0,5 следует выделять дополнительную полосу для правоповоротного потока.

Ширину полосы движения на кольцевой части пересечения назначают в зависимости от диаметра центрального островка:

6.5.9. При пересечениях двух дорог разных категорий в случае преобладания на дороге высшей категории транзитного движения целесообразно устраивать центральный островок овальной формы, вытянутый вдоль направления главной дороги. Прорезание центрального островка для беспрепятственного прямого пропуска транзитного движения или проложения трамвайных путей допустимо только при введении светофорного регулирования.

Круговые островки рекомендуются на пересечениях равноценных по загрузке дорог с высокой интенсивностью левоповоротного движения.

Въезд автомобилей и выезд их с кольца организуют только по одной полосе. Допускается выделять специальную полосу для правых поворотов высокой интенсивности, но ее необходимо отделять от кольцевой проезжей части разделительной полосой не уже 1 м.

6.5.10. Размеры кольцевых пересечений с малым диаметром центрального островка определяются схемой организации движения на пересечении.

При организации движения с приоритетом движения по кольцу размер островка и планировка пересечения должны вынуждать водителей проезжать пересечение по искривленной траектории. Радиус кривизны траектории при прямом (транзитном) движении должен быть не более 100 м. С учетом этих условий диаметр центрального островка составляет 15-20 м (табл. 6.13).

Таблица 6.13

6.5.11. Если на кольцевом пересечении предполагается организовать движение с преимущественным правом проезда по одной из пересекающихся дорог (главная дорога проходит в прямом направлении), диаметр центрального островка D_ц.о должен быть не менее длины расчетного крупногабаритного грузового автомобиля l_а (обычно 24 м) с тем, чтобы такой автомобиль мог находиться в зоне ожидания на кольцевой проезжей части, не создавая помехи для транзитного движения (рис. 6.19), т. е.

D			l		.
	ц.о			а

Рис. 6.19. Схема расположения автопоезда в зоне ожидания на кольцевой проезжей части

6.6. Железнодорожные переезды

6.6.1. Безопасность движения на железнодорожных переездах зависит от интенсивности движения по автомобильной и железной дорогам, условий видимости, технических средств оборудования переезда.

6.6.2. Опасность железнодорожных переездов оценивают показателем

где N_а - интенсивность движения по автомобильной дороге, авт./сут; N_п - интенсивность движения по железной дороге, поездов/сут; К_об - коэффициент оборудования переезда; S - расстояние видимости приближающегося к переезду поезда, м.

Области определения переменных для расчета показателя опасности К_а составляют:

6.6.3. Значения коэффициента оборудования К_об для различных технических средств:

6.6.4. Показатель К_а характеризует степень опасности на железнодорожном переезде:

В зависимости от значения показателя опасности для железнодорожных переездов могут быть рекомендованы следующие мероприятия по повышению безопасности движения:

К_а < 1,0 - нанесение линий разметки, установка оповестительной сигнализации;

К_а = 1,0-2,0 - обеспечение видимости на переезде, нанесение линий разметки, автоматической светофорной сигнализации:

К_а = 2,0-3,0 - установка автоматического шлагбаума с автоматической светофорной сигнализацией, нанесение линий разметки;

К_а > 3,0 - строительство пересечения в разных уровнях.

В случае устройства в зоне переезда дополнительных полос необходимо непосредственно перед их началом устанавливать знак 5.8.3 "Начало полосы", а в конце полосы отгона знак 5.8.1 "Направления движения по полосам". За 50 м до конца полосы должен быть установлен знак 5.8.5 "Конец полосы".

6.6.5. При невозможности обеспечить требования видимости на подходах к переездам вводят ограничения скорости движения автомобилей. Значение допустимой скорости v_доп в зоне переезда устанавливают в зависимости от расстояния видимости приближающегося к переезду поезда:
