ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОЖА
МЕТОД ИСПЫТАНИЯ УСТОЙЧИВОСТИ ОКРАСКИ КОЖ К СУХОМУ И МОКРОМУ ТРЕНИЮ
Leather. Method of determination for colour fastness to dry and to moist friction
ГОСТ 938.29-77*
(в ред. Изменений N 1, N 2)
Взамен ГОСТ 938-45 в части п. 45
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на кожи для верха и подкладки обуви, перчаток и рукавиц, одежды и головных уборов, авиационных шлемов, на шорно-седельные и галантерейные кожи и устанавливает метод испытания устойчивости окраски кожи к сухому и мокрому трению.
1. МЕТОД ОТБОРА ПРОБ
1.1. Отбор проб производится по ГОСТ 938.0-75 из участка кожи, прилегающего к месту отбора проб для физико-механических испытаний. (в ред. Изменения N 2)
1.2. Из пробы (Вырубают образцы по ГОСТ 938.0-75 в форме прямоугольника размером 30X270 мм с предельным отклонением по длине и ширине ± 1 мм. (в ред. Изменения N 1)
2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ

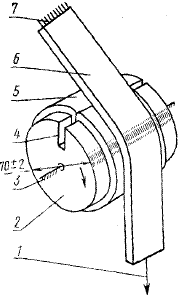

2.1. Для проведения испытания применяют: прибор Хайлова, принципиальная схема которого изображена на чертеже:
весы марки ВЛР-200 2-го класса точности по ГОСТ 24104-80 или другие, обеспечивающие аналогичную точность взвешивания;
стаканчики для взвешивания (бюксы) типа СИ и по ГОСТ 25336-82;
миткаль неаппретированный артикула 302 по ГОСТ 7138-83;
бумагу фильтровальную лабораторную по ГОСТ 12026-76;
воду дистиллированную по ГОСТ 6709-72.
1-груз: 2-барабан; 3-ось вращения; 4-зажим; 5-образец кожи;. 6-полоска увлажненной ткани; 7-зажим
(в ред. Изменения N 2)
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1.Из белого неаппретированного миткаля, предварительно выдержанного при температуре (20±3) °С и относительной влажности воздуха (65±5) % до постоянной массы (не менее 12 ч) вырезают полоски размером 20X200 мм с предельным отклонением по длине и ширине ± 1 мм.
3.2.Каждую полоску ткани, предназначенную для испытания прочности покрытия к мокрому трению, взвешивают на аналитических весах, смачивают дистиллированной водой, отжимают рукой, затем обсушивают фильтровальной бумагой, помещают предварительно взвешенную бюксу и снова взвешивают.
3.3.Вычисляют количество влаги, воспринятое каждой полоской, в процентах. Отбирают полоски, воспринявшие влагу в количестве 70-75 %, и на них проводят испытание.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Образец кожи закрепляют в зажиме 4 так, чтобы он плотно облегал барабан. В зажим 7 закрепляют полоску увлажненной ткани и укладывают ее на испытуемый образец кожи; ко второму концу полоски ткани подвешивают груз массой (1±0,04) кг и, не давая ткани высохнуть, барабану сообщают вручную 10 оборотов по направлению часовой стрелки с частотой вращения не более 0,5 с(-1). После этого полоску снимают. (в ред. Изменения N 2)
4.2. Испытание прочности окраски к сухому трению проводят так же, как испытание прочности окраски к мокрому трению, но при этом применяют сухие полоски миткаля и барабану сообщает 25 оборотов.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Устойчивость окраски всех кож, за исключением черных кож с казеиновым и эмульсионно-казеиновым покрытием, оценивают в баллах по шкале серых эталонов. (в ред. Изменения N 2)
5.1.1. Описание, правила пользования и хранения шкалы серых эталонов - по ГОСТ 9733.0-83.
5.1.2. За результат испытания принимают среднее арифметическое результатов испытаний, округленное с точностью до целого числа.
5.2. Устойчивость окраски черных кож для верха обуви с казеиновым и эмульсионно-казеиновым покрытием оценивают путем сравнения окрашенных полосок миткаля с эталонами, утвержденными Министерством легкой промышленности СССР. (в ред. Изменения N 2)
5.2.1. За результат испытания черной кожи с казеиновым и змульсионно-казеиновым покрытием принимают интенсивность окрашенности полоски миткаля при сравнении с эталоном. Кожу считают устойчивой к трению, если окрашенность каждой сравниваемой полоски миткаля окажется менее интенсивной, чем окрашенность полоски эталона, установленного нормативно-технической документацией на кожу данного вида. (в ред. Изменения N 2)
