Приказ Минкомсвязи РФ от 28.10.2008 N 86

"Об утверждении Правил применения абонентских радиостанций с цифровой модуляцией сетей подвижной радиосвязи стандарта DMR"
Редакция от 28.10.2008 — Не действует Перейти в действующую
Показать изменения

Зарегистрировано в Минюсте России 14 ноября 2008 г. N 12657

МИНИСТЕРСТВО СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРИКАЗ
от 28 октября 2008 г. N 86

ОБ УТВЕРЖДЕНИИ ПРАВИЛ ПРИМЕНЕНИЯ АБОНЕНТСКИХ РАДИОСТАНЦИЙ С ЦИФРОВОЙ МОДУЛЯЦИЕЙ СЕТЕЙ ПОДВИЖНОЙ РАДИОСВЯЗИ СТАНДАРТА DMR

В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895; N 52 (часть I), ст. 5038; 2004, N 35, ст. 3607; N 45, ст. 4377; 2005, N 19, ст. 1752; 2006, N 6, ст. 636; N 10, ст. 1069; N 31 (часть I), ст. 3431, ст. 3452; 2007, N 1, ст. 8; N 7, ст. 835; 2008, N 18, ст. 1941) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных Постановлением Правительства Российской Федерации от 13 апреля 2005 г. N 214 (Собрание законодательства Российской Федерации, 2005, N 16, ст. 1463), приказываю:

1. Утвердить прилагаемые Правила применения абонентских радиостанций с цифровой модуляцией сетей подвижной радиосвязи стандарта DMR.

2. Направить настоящий Приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего Приказа возложить на заместителя Министра связи и массовых коммуникаций Российской Федерации Н.С. Мардера.

Министр
И.О.ЩЕГОЛЕВ

УТВЕРЖДЕНЫ
Приказом Министерства связи
и массовых коммуникаций
Российской Федерации
от 28.10.2008 N 86

ПРАВИЛА
ПРИМЕНЕНИЯ АБОНЕНТСКИХ РАДИОСТАНЦИЙ С ЦИФРОВОЙ МОДУЛЯЦИЕЙ СЕТЕЙ ПОДВИЖНОЙ РАДИОСВЯЗИ СТАНДАРТА DMR

I. Общие положения

1. Правила применения абонентских радиостанций с цифровой модуляцией сетей подвижной радиосвязи стандарта DMR <*> (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895; N 52 (часть I), ст. 5038; 2004, N 35, ст. 3607; N 45, ст. 4377; 2005, N 19, ст. 1752; 2006, N 6, ст. 636; N 10, ст. 1069; N 31 (часть I), ст. 3431, ст. 3452; 2007, N 1, ст. 8; N 7, ст. 835; 2008, N 18, ст. 1941) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

Справочно: <*> В международной практике используется аббревиатура DMR (Digital Mobile Radio - цифровое мобильное радио).

2. Правила устанавливают обязательные требования к абонентским радиостанциям с цифровой модуляцией сетей подвижной радиосвязи стандарта DMR (далее - абонентские радиостанции), применяемым в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

3. Абонентские радиостанции подлежат декларированию соответствия.

4. Абонентские радиостанции применяются в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам.

II. Требования к абонентским радиостанциям с цифровой модуляцией сетей подвижной радиосвязи стандарта DMR

5. Требования к параметрам частотных диапазонов и разносов частот приема и передачи, используемые для соединений абонентских радиостанций с базовыми станциями, приведены в приложении N 1 к Правилам.

6. Разнос частот между соседними каналами абонентских радиостанций составляет 12,5 кГц.

7. Абонентские радиостанции обеспечивают передачу данных и голосовой информации с использованием частотной модуляции типа 4FSK <*> со скоростью 9600 бит/с; класс излучения - F1W <**>. Требования к параметрам радиоинтерфейса сети подвижной радиосвязи стандарта DMR приведены в приложении N 10 к Правилам.

Справочно: <*> В международной практике используется аббревиатура 4FSK (4 Frequency Shift Keying - четырехуровневая частотная манипуляция).

Справочно: <**> Класс излучения F1W - частотная модуляция (F) одного цифрового канала передачи данных и голосовой информации (1W).

8. Абонентские радиостанции выполняют все процедуры посылки и приема вызова, установления, поддержания и освобождения соединения с абонентскими радиостанциями сетей подвижной радиосвязи, сетей подвижной радиотелефонной связи и оконечным оборудованием сетей фиксированной телефонной связи и сетей передачи данных.

При принятии декларации о соответствии выполнение требований пунктов 7, 8 Правил должно быть подтверждено аккредитованной испытательной лабораторией (центром).

9. Для передатчиков абонентских радиостанций устанавливаются следующие обязательные требования к параметрам:

1) допустимого отклонения частоты передатчика от номинального значения согласно приложению N 2 к Правилам;

2) мощности несущей передатчиков абонентских радиостанций с внешним антенным разъемом (на эквиваленте антенны) согласно приложению N 3 к Правилам;

3) максимальной и средней эффективной излучаемой мощности (ЭИМ) передатчиков абонентских радиостанций со встроенной антенной согласно приложению N 4 к Правилам;

4) уровень излучения передатчика в соседнем канале не превышает значения, равного минус 60 дБн либо 0,2 мкВт (минус 37 дБм);

5) уровней побочных излучений передатчика согласно приложению N 5 к Правилам;

6) временной маски огибающей мощности передатчика согласно приложению N 6 к Правилам.

При принятии декларации о соответствии выполнение требований пункта 9 Правил должно быть подтверждено аккредитованной испытательной лабораторией (центром).

10. Абонентские радиостанции сохраняют работоспособность при нормальных условиях (далее - НУ) и экстремальных условиях (далее - ЭУ).

Нормальные условия - условия, определенные как: температура внешней среды от +15 °C до +35 °C; относительная влажность от 45% до 75%; атмосферное давление от 650 до 800 мм рт. ст.; напряжение электропитания - номинальное.

Экстремальные условия - условия одновременного воздействия рабочей повышенной (пониженной) температуры, приведенной в таблице приложения N 8 к Правилам, и повышенного (пониженного) напряжения электропитания.

11. Для приемников абонентских радиостанций устанавливаются следующие обязательные требования к параметрам:

1) уровней нежелательных излучений приемников согласно приложению N 7 к Правилам;

2) чувствительность приемника, соответствующая BER <*> x 10^(-2), при НУ не превышает значения электродвижущей силы (э.д.с.) 3 дБмкВ;

Справочно: <*> В международной практике используется аббревиатура BER (Bit Error Ratio - коэффициент битовых ошибок).

3) чувствительность приемника, соответствующая BER x 10^(-2), при ЭУ не превышает значения э.д.с. 9 дБмкВ;

4) избирательность приемника по соседним каналам, соответствующая BER x 10^(-2), при НУ не менее 60 дБ;

5) избирательность приемника по соседним каналам, соответствующая BER x 10^(-2), при ЭУ не менее 50 дБ;

6) избирательность приемника по побочным каналам приема при НУ, соответствующая BER x 10^(-2), не менее 70 дБ для любой частоты, отстоящей от номинальной частоты приемника более чем на величину двух разносов частот между соседними каналами.

12. Для абонентских радиостанций устанавливаются следующие обязательные требования к параметрам:

1) устойчивости абонентских радиостанций к климатическим воздействиям согласно приложению N 8 к Правилам;

2) устойчивости абонентских радиостанций к механическим воздействиям согласно приложению N 9 к Правилам;

3) помехоустойчивости при воздействии радиочастотного электромагнитного поля в полосе частот от 80 до 1000 МГц с напряженностью поля 3 В/м и амплитудной модуляцией испытательного сигнала частотой 1 кГц с глубиной модуляции 80%. После прекращения действия помехи обеспечивается выполнение требований подпунктов 1 и 2 пункта 9 настоящих Правил;

4) помехоустойчивости при воздействии электростатических разрядов следующих видов: контактный разряд на внешнюю поверхность абонентской радиостанции напряжением +/- 4 кВ; воздушный разряд напряжением +/- 8 кВ при невозможности применения контактного разряда. После прекращения действия помехи обеспечивается выполнение требований подпунктов 1 и 2 пункта 9 настоящих Правил.

При принятии декларации о соответствии выполнение требований подпунктов 1, 2 пункта 12 Правил должно быть подтверждено аккредитованной испытательной лабораторией (центром).

13. Требования к электропитанию абонентских радиостанций.

Питание абонентских радиостанций в зависимости от их назначения осуществляется от следующих источников питания:

1) сети переменного тока номинальным напряжением 220 В и частотой 50 Гц в случае использования блоков питания для возимых абонентских радиостанций. Абонентские радиостанции обеспечивают работоспособность при изменении напряжения питания в пределах от минус 15% до плюс 10% относительно номинального напряжения 220 В;

2) внешнего источника постоянного тока (бортовой сети подвижного объекта). Абонентские радиостанции обеспечивают работоспособность при изменении напряжения питания в пределах от минус 10% до плюс 30% относительно номинального напряжения бортовой сети подвижного объекта;

3) собственного источника постоянного тока (аккумуляторной батареи). Тип, номинальное напряжение питания собственного источника постоянного тока и пределы изменения напряжения, при которых абонентская радиостанция сохраняет работоспособность, устанавливаются изготовителем.

14. Абонентские радиостанции поддерживают дуплексный и двухчастотный симплексный режимы работы радиостанции.

При принятии декларации о соответствии выполнение требований пункта 14 Правил должно быть подтверждено аккредитованной испытательной лабораторией (центром).

Приложение N 1
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ ЧАСТОТНЫХ ДИАПАЗОНОВ И РАЗНОСОВ ЧАСТОТ ПРИЕМА И ПЕРЕДАЧИ

Для соединений абонентских радиостанций с базовыми станциями используются частотные диапазоны и разносы частот приема и передачи (дуплексные разносы частот), приведенные в таблице.

Таблица

Обозначение диапазона частот Полоса частот, МГц Разнос частот приема и передачи (дуплексный разнос), МГц
передача прием
160 МГц (VHF <*>) 146 - 174 146 - 174 Значение разноса частот приема и передачи устанавливается изготовителем абонентских радиостанций
330 МГц 300 - 308 336 - 344 36
450 МГц (UHF <**>) 401 - 486 401 - 486 Значение разноса частот приема и передачи устанавливается изготовителем абонентских радиостанций
800 МГц 815 - 820 860 - 865 45

Справочно: <*> В международной практике используется аббревиатура VHF (Very High Frequency - очень высокая частота).

Справочно: <**> В международной практике используется аббревиатура UHF (Ultrahigh Frequency - ультравысокая частота).

Приложение N 2
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ ДОПУСТИМОГО ОТКЛОНЕНИЯ ЧАСТОТЫ ПЕРЕДАТЧИКОВ ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ

Требования к параметрам на допустимые отклонения частоты передатчиков от номинального значения при НУ и ЭУ не превышает предельно допустимых значений, приведенных в таблице.

Таблица

Предельно допустимое отклонение частоты передатчиков от номинального значения, для диапазона частот
160 МГц 330 МГц 450 МГц 800 МГц
10 x 10^(-6) 7 x 10^(-6) 5 x 10^(-6) 2 x 10^(-6)

Приложение N 3
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ МОЩНОСТИ НЕСУЩЕЙ ПЕРЕДАТЧИКОВ (НА ЭКВИВАЛЕНТЕ АНТЕННЫ)

1. Максимальные значения мощности несущей передатчиков (на эквиваленте антенны) приведены в таблице.

2. Отклонение мощности несущей передатчиков от номинального значения при НУ находится в пределах +/- 1,5 дБ.

3. Отклонение мощности несущей передатчиков от номинального значения при ЭУ находится в пределах от минус 3,0 до плюс 2,0 дБ.

Таблица

Обозначение диапазона частот Максимальное значение мощности несущей передатчиков (на эквиваленте антенны), Вт
160 МГц 10 <*>
  2 <**>
330 МГц 15 <*>
  5 <**>
450 МГц 20 <*>
  2 <**>
800 МГц 25 <*>
  0,6 <**>

Справочно: <*> Для возимых абонентских радиостанций.

Справочно: <**> Для носимых абонентских радиостанций.

Приложение N 4
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ МАКСИМАЛЬНОЙ И СРЕДНЕЙ ЭФФЕКТИВНОЙ ИЗЛУЧАЕМОЙ МОЩНОСТИ ПЕРЕДАТЧИКОВ

1. Номинальные значения максимальной и средней ЭИМ передатчиков декларируются изготовителем абонентских радиостанций.

2. Отклонение максимальной ЭИМ передатчиков от номинального значения при НУ находится в пределах +/- d_f.

3. Отклонение средней ЭИМ передатчиков от номинального значения при НУ находится в пределах +/- d_f.

4. Отклонение максимальной (средней) ЭИМ передатчиков d_f(дБ) от номинального значения при НУ рассчитывают по формуле 1 <*>:

Справочно: <*> При расчетах по формулам 1, 2, 3 все значения выражены в линейных единицах.

где (1)

d_m - погрешность измерения (d_m <= +/- 6 дБ);

d_e - допустимое отклонение параметра (d_e = +/- 1,5 дБ).

5. Отклонение максимальной ЭИМ передатчиков от номинального значения при ЭУ находится в пределах от минус d_f2 до плюс d_f1.

6. Отклонение средней ЭИМ передатчиков от номинального значения при ЭУ находится в пределах от минус d_f2 до плюс d_f1.

7. Отклонение максимальной (средней) ЭИМ передатчиков d_f1 (дБ) от номинального значения при ЭУ рассчитывают по формуле 2 <*>:

Справочно: <*> При расчетах по формулам 1, 2, 3 все значения выражены в линейных единицах.

где (2)

где d_m - погрешность измерения (d_m <= +/- 6 дБ); d_e1 - допустимое отклонение параметра (d_e1 = +2 дБ).

8. Отклонение максимальной (средней) ЭИМ передатчиков d_f2 (дБ) от номинального значения при ЭУ рассчитывают по формуле 3 <*>:

Справочно: <*> При расчетах по формулам 1, 2, 3 все значения выражены в линейных единицах.

где (3)

где d_m - погрешность измерения (d_m <= +/- 6 дБ); d_e2 - допустимое отклонение параметра (d_e2 = -3 дБ).

Приложение N 5
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ УРОВНЯ ПОБОЧНЫХ ИЗЛУЧЕНИЙ ПЕРЕДАТЧИКОВ

1. Уровни побочных излучений передатчика на внешнем антенном разъеме абонентской радиостанции при НУ не превышают значений, приведенных в таблице N 1.

Таблица N 1

Режим работы передатчика Уровень побочных излучений передатчика на антенном разъеме, мкВт (дБм), не более, в полосе частот
от 9 кГц до 1 ГГц включительно свыше 1 до 4 ГГц
Рабочий режим (режим передачи) 0,25 (-36,0) 1,00 (-30,0)
Дежурный режим (режим пассивной паузы) 0,002 (-57,0) 0,02 (-47,0)

2. Уровни побочных излучений корпуса и элементов конструкции передатчика абонентских радиостанций, измеренные на расстоянии 5 м для радиостанций диапазона VHF и 3 м для радиостанций других диапазонов, при НУ не превышают значений, приведенных в таблице N 2.

Таблица N 2

Режим работы передатчика Уровень побочных излучений корпуса и элементов конструкции передатчика, мкВт (дБм), не более, в полосе частот
от 30 МГц до 1 ГГц включительно свыше 1 до 4 ГГц
Рабочий режим (режим передачи) 0,25 (-36,0) 1,00 (-30,0)
Дежурный режим (режим пассивной паузы) 0,002 (-57,0) 0,02 (-47,0)

Приложение N 6
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ ВРЕМЕННОЙ МАСКИ ОГИБАЮЩЕЙ МОЩНОСТИ ПЕРЕДАТЧИКА

1. Огибающая выходной мощности передатчика абонентской радиостанции для нормального пакета и пакета обратного канала при НУ и ЭУ находится в пределах временной маски мощности, приведенной на рисунке.

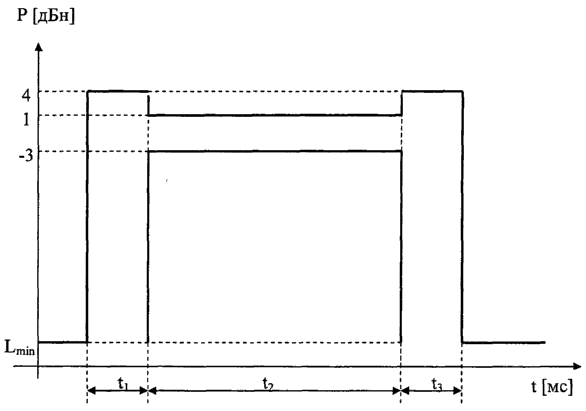

Рисунок. Временная маска огибающей мощности передатчика абонентской радиостанции

2. Значения временных параметров, приведенных на рисунке, в случае передачи нормального пакета следующие:

t_1 = 1,5 мс;

t_2 = 27,5 мс;

t_3 = 1,5 мс.

Значения временных параметров, приведенных на рисунке, в случае передачи пакета обратного канала следующие:

t_1 = 2,5 мс;

t_2 = 10 мс;

t_3 = 2,5 мс.

3. Уровень мощности, излучаемой в неактивном состоянии передатчика (L_min) абонентской радиостанции, не превышает минус 57 дБм.

Приложение N 7
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ УРОВНЕЙ НЕЖЕЛАТЕЛЬНЫХ ИЗЛУЧЕНИЙ ПРИЕМНИКОВ

1. Уровни нежелательных излучений приемников, измеренные на внешнем антенном разъеме, при НУ не превышают значений, приведенных в таблице N 1.

Таблица N 1

Уровень нежелательных излучений приемника на внешнем антенном разъеме, мкВт (дБм), не более, в полосе частот
от 9 кГц до 1 ГГц включительно свыше 1 до 4 ГГц
0,002 (-57,0) 0,020 (-47,0)

2. Уровни нежелательных излучений корпуса и элементов конструкции приемников абонентских радиостанций, измеренные на расстоянии 5 м для радиостанций диапазона VHF и 3 м для радиостанций других диапазонов, при НУ не превышают значений, приведенных в таблице N 2.

Таблица N 2

Уровень нежелательных излучений корпуса и элементов конструкции приемника, мкВт (дБм), не более, в полосе частот
от 30 МГц до 1 ГГц включительно свыше 1 до 4 ГГц
0,002 (-57,0) 0,020 (-47,0)

Приложение N 8
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ УСТОЙЧИВОСТИ АБОНЕНТСКИХ РАДИОСТАНЦИЙ К КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ

1. Классификация абонентских радиостанций в зависимости от условий размещения при воздействии пониженных (повышенных) рабочих температур приведена в таблице.

Таблица

Группа абонентских радиостанций Рабочая температура, °C
пониженная повышенная
Группа В3 -10 +55
Группы В4, В5 -25 +55
Группа Н6 +5 +40
Группа Н7 -10 +50
Примечание: Обозначения групп абонентских радиостанций:
1. В3 - возимая, устанавливаемая во внутренних помещениях речных судов;
2. В4 - возимая, устанавливаемая в автомобилях, на мотоциклах, в сельскохозяйственной, дорожной и строительной технике;
3. В5 - возимая, устанавливаемая в подвижных железнодорожных объектах;
4. Н6 - носимая, размещаемая при эксплуатации в одежде или под одеждой абонента или в отапливаемых наземных и подземных сооружениях;
5. Н7 - носимая, эксплуатируемая на открытом воздухе или в неотапливаемых наземных и подземных сооружениях

Приложение N 9
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ УСТОЙЧИВОСТИ АБОНЕНТСКИХ РАДИОСТАНЦИЙ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ

1. Абонентские радиостанции работоспособны и сохраняют рабочие параметры после транспортирования в упакованном виде на автомашинах со скоростью 20 - 40 км/ч по проселочным дорогам на расстояние 200 км либо при механических воздействиях в виде ударов, длительностью ударного импульса 6 мс при пиковом ударном ускорении 250 м/с2 (25g) и числе ударов в каждом направлении 4000.

2. Абонентские радиостанции носимые групп Н6 и Н7 работоспособны и сохраняют рабочие параметры после удара вследствие свободного падения с высоты:

- 1 м для абонентских радиостанций массой до 2 кг;

- 0,5 м для абонентских радиостанций массой до 5 кг.

3. Абонентские радиостанции работоспособны и сохраняют рабочие параметры при воздействии синусоидальной вибрации с характеристиками воздействующего фактора, приведенными в таблице.

Таблица

Характеристика Значение воздействующего фактора для абонентских радиостанций, группы
В3 В4 В5 Н6 Н7
Диапазон частот, Гц 10 - 70 10 - 100 10 - 70
Амплитуда ускорения м/с2 (g) 19,6 (2) 39,2 (4) 19,6 (2)
Длительность воздействия, мин. 90

Приложение N 10
к Правилам применения абонентских
радиостанций с цифровой модуляцией
сетей подвижной радиосвязи
стандарта DMR

ТРЕБОВАНИЯ
К ПАРАМЕТРАМ РАДИОИНТЕРФЕЙСА СЕТИ ПОДВИЖНОЙ РАДИОСВЯЗИ СТАНДАРТА DMR

Разнос частот между соседними радиоканалами - 12,5 кГц.

Передача информации в радиоканале - цифровая.

Тип модуляции несущей - четырехуровневая частотная манипуляция (4FSK).

Метод уплотнения каналов на одной несущей - временное разделение каналов (TDMA <*>).

Справочно: <*> В международной практике используется аббревиатура TDMA (Time Division Multiple Access - многостанционный доступ с временным разделением каналов).

Число временных каналов на одной несущей (число слотов в кадре) - 2.

Скорость передачи цифрового потока в одном радиоканале - 9,6 кбит/с.

Способ разделения каналов - частотно-временной.
