Свод правил. Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла. СП 333.1325800.2020

УТВЕРЖДЕН
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 31 декабря 2020 г. N 928/пр

СВОД ПРАВИЛ

ИНФОРМАЦИОННОЕ МОДЕЛИРОВАНИЕ В СТРОИТЕЛЬСТВЕ

ПРАВИЛА ФОРМИРОВАНИЯ ИНФОРМАЦИОННОЙ МОДЕЛИ ОБЪЕКТОВ НА РАЗЛИЧНЫХ СТАДИЯХ ЖИЗНЕННОГО ЦИКЛА

Building information modeling. Modeling guidelines for various project life cycle stages

СП 333.1325800.2020

Дата введения
1 июля 2021 года

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛИ - Федеральное государственное бюджетное образовательное учреждение высшего образования "Национальный исследовательский Московский государственный строительный университет" (НИУ МГСУ), ЧУ ГК "Росатом" "ОЦКС"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 31 декабря 2020 г. N 928/пр и введен в действие с 1 июля 2021 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 333.1325800.2017 Информационное моделирование в строительстве. Правила формирования информационной модели объектов на различных стадиях жизненного цикла

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан с учетом обязательных требований, установленных в федеральных законах от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений".

Свод правил разработан авторским коллективом Федерального государственного бюджетного образовательного учреждения высшего образования "Национальный исследовательский Московский государственный строительный университет" (д-р техн. наук П.Д. Челышков, д-р техн. наук А.А. Волков, Д.А. Лысенко, канд. техн. наук Т.В. Хрипко, П.А. Бражников) при участии ЧУ ГК "Росатом" "ОЦКС" (С.А. Волков)

1 Область применения

1.1 Настоящий свод правил распространяется на информационные модели объектов капитального строительства производственного и непроизводственного назначения и линейных объектов, размещаемых в государственной информационной системе обеспечения градостроительной деятельности Российской Федерации и (или) в государственных информационных системах обеспечения градостроительной деятельности субъектов Российской Федерации.

1.2 Настоящий свод правил не распространяется на информационные модели объектов капитального строительства, не предназначенных для размещения в государственной информационной системе обеспечения градостроительной деятельности Российской Федерации и (или) государственных информационных системах обеспечения градостроительной деятельности субъектов Российской Федерации.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.2.063-2015 Арматура трубопроводная. Общие требования безопасности

ГОСТ 21.301-2014 Система проектной документации для строительства. Основные требования к оформлению отчетной документации по инженерным изысканиям

ГОСТ 21.301-2014 отменен. Взамен него с 01.09.2022 введен в действие ГОСТ Р 21.301-2021.

ГОСТ 21.408-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов

ГОСТ 21.709-2011 Система проектной документации для строительства. Правила выполнения рабочей документации линейных сооружений гидромелиоративных систем

ГОСТ 21.709-2011 отменен. Взамен него с 01.01.2021 введен в действие ГОСТ 21.709-2019.

ГОСТ 379-2015 Кирпич, камни, блоки и плиты перегородочные силикатные. Общие технические условия

ГОСТ 475-2016 Блоки дверные деревянные и комбинированные. Общие технические условия

ГОСТ 530-2012 Кирпич и камень керамические. Общие технические условия

ГОСТ 4001-2013 Камни стеновые из горных пород. Технические условия

ГОСТ 5172-63 Газгольдеры стальные постоянного объема цилиндрические. Параметры и основные размеры

ГОСТ 5746-2015 (ISO 4190-1:2010) Лифты пассажирские. Основные параметры и размеры

ГОСТ 6133-2019 Камни бетонные стеновые. Технические условия

ГОСТ 6428-2018 Плиты гипсовые пазогребневые для перегородок. Технические условия

ГОСТ 8468-81 Воздуховоды систем вентиляции и кондиционирования воздуха судов. Основные размеры

ГОСТ 9098-78 Выключатели автоматические низковольтные. Общие технические условия

ГОСТ 9818-2015 Марши и площадки лестниц железобетонные. Общие технические условия

ГОСТ 10616-2015 Вентиляторы радиальные и осевые. Размеры и параметры

ГОСТ 11024-2012 Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия

ГОСТ 13781.0-86 (СТ СЭВ 4449-83) Муфты для силовых кабелей на напряжение до 35 кВ включительно. Общие технические условия

ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 14695-80 (СТ СЭВ 1127-78) Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВ·А на напряжение до 10 кВ. Общие технические условия

ГОСТ 14919-83 Электроплиты, электроплитки и жарочные электрошкафы бытовые. Общие технические условия

ГОСТ 18105-2018 Бетоны. Правила контроля и оценки прочности

ГОСТ 18853-73 Ворота деревянные распашные для производственных зданий и сооружений. Технические условия

ГОСТ 19010-82 Блоки стеновые бетонные и железобетонные для зданий. Общие технические условия

ГОСТ 23166-99 Блоки оконные. Общие технические условия

ГОСТ 23166-99 отменен. Взамен него с 01.11.2021 введен в действие ГОСТ 23166-2021.

ГОСТ 23747-2015 Блоки дверные из алюминиевых сплавов. Технические условия

ГОСТ 24570-81 (СТ СЭВ 1711-79) Клапаны предохранительные паровых и водогрейных котлов. Технические требования

ГОСТ 24728-81 Ветер. Пространственное и временное распределение характеристик

ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения

ГОСТ 25100-2011 Грунты. Классификация

ГОСТ 25192-2012 Бетоны. Классификация и общие технические требования

ГОСТ 25449-82 (СТ СЭВ 3033-81) Теплообменники водо-водяные и пароводяные. Типы, основные параметры и размеры

ГОСТ 25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические условия

ГОСТ 25772-83 отменен. Взамен него с 01.09.2021 введен в действие ГОСТ 25772-2021.

ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды

ГОСТ 27020-86 Изоляторы. Классификация и условные обозначения

ГОСТ 28338-89 Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды

ГОСТ 30528-97 Системы вентиляционные. Фильтры воздушные. Типы и основные параметры

ГОСТ 30735-2001 Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия

ГОСТ 30826-2014 Стекло многослойное. Технические условия

ГОСТ 30970-2014 Блоки дверные из поливинилхлоридных профилей. Общие технические условия

ГОСТ 31173-2016 Блоки дверные стальные. Технические условия

ГОСТ 31174-2017 Ворота металлические. Общие технические условия

ГОСТ 31311-2005 Приборы отопительные. Общие технические условия

ГОСТ 31603-2012 (IEC 61540:1997) Устройства защитного отключения переносные бытового и аналогичного назначения, управляемые дифференциальным током, без встроенной защиты от сверхтоков (УЗО-ДП). Общие требования и методы испытаний

ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия

ГОСТ 31947-2012 Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Общие технические условия

ГОСТ 32397-2013 Щитки распределительные для производственных и общественных зданий. Общие технические условия

ГОСТ 32548-2013 Вентиляция зданий. Воздухораспределительные устройства. Общие технические условия

ГОСТ 32947-2014 Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования

ГОСТ 33079-2014 Конструкции фасадные светопрозрачные навесные. Классификация. Термины и определения

ГОСТ 33115-2014 Установки электрогенераторные с дизельными и газовыми двигателями внутреннего сгорания. Общие технические условия

ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов

ГОСТ 33998-2016 (EN 30-1-1+A3:2013, EN 30-2-1:2015) Приборы газовые бытовые для приготовления пищи. Общие технические требования, методы испытаний и рациональное использование энергии

ГОСТ ISO 2531-2012 Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения. Технические условия

ГОСТ Р 10.0.03-2019/ИСО 29481-1:2016 Система стандартов информационного моделирования зданий и сооружений. Информационное моделирование в строительстве. Справочник по обмену информацией. Часть 1. Методология и формат

ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

ГОСТ Р 21.1101-2013 отменен. Взамен него с 01.01.2021 введен в действие ГОСТ Р 21.101-2020.

ГОСТ Р 21.1703-2000 Система проектной документации для строительства. Правила выполнения рабочей документации проводных средств связи

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

ГОСТ Р 50867-96 Антенны радиорелейных линий связи. Классификация и общие технические требования

ГОСТ Р 51086-97 Датчики и преобразователи физических величин электронные. Термины и определения

ГОСТ Р 51558-2014 Средства и системы охранные телевизионные. Классификация. Общие технические требования. Методы испытаний

ГОСТ Р 51597-2000 Нетрадиционная энергетика. Модули солнечные фотоэлектрические. Типы и основные параметры

ГОСТ Р 52868-2007 (МЭК 61537:2006) Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний

ГОСТ Р 53566-2009 Микрофоны. Общие технические условия

ГОСТ Р 53780-2010 (ЕН 81-1:1998, ЕН 81-2:1998) Лифты. Общие требования безопасности к устройству и установке

ГОСТ Р 54806-2011 (ИСО 9905:1994) Насосы центробежные. Технические требования. Класс I

ГОСТ Р 55149-2012 Техника пожарная. Оповещатели пожарные индивидуальные. Общие технические требования и методы испытаний

ГОСТ Р 55617.1-2013 (ЕН 12975-1:2006) Возобновляемая энергетика. Установки солнечные термические и их компоненты. Солнечные коллекторы. Часть 1. Общие требования

ГОСТ Р 55968-2014 (ЕН 115-2:2010) Эскалаторы и пассажирские конвейеры. Повышение безопасности находящихся в эксплуатации эскалаторов и пассажирских конвейеров

ГОСТ Р 56744-2015 (МЭК 61921:2003) Конденсаторы силовые. Установки конденсаторные низковольтные для повышения коэффициента мощности

ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 56943-2016 Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования грузов

ГОСТ Р 56978-2016 (IEC/TS 62548:2013) Батареи фотоэлектрические. Технические условия

ГОСТ Р 57190-2016 Заземлители и заземляющие устройства различного назначения. Термины и определения

ГОСТ Р 57311-2016 Моделирование информационное в строительстве. Требования к эксплуатационной документации объектов завершенного строительства

ГОСТ Р 57997-2017 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ Р 58018-2017 Опоры промежуточные композитные полимерные для воздушных линий электропередачи напряжением 35 - 220 кВ. Общие технические условия

ГОСТ Р 58021-2017 Опоры композитные полимерные для воздушных линий электропередачи напряжением 6 - 20 кВ. Общие технические условия

ГОСТ Р 58033-2017 Здания и сооружения. Словарь. Часть 1. Общие термины

ГОСТ Р 58087-2018 Единая энергетическая система и изолированно работающие энергосистемы. Электрические сети. Паспорт воздушных линий электропередачи напряжением 35 кВ и выше

ГОСТ Р МЭК 61386.1-2014 Трубные системы для прокладки кабелей. Часть 1. Общие требования

ГОСТ Р МЭК 62561.2-2014 Компоненты системы молниезащиты. Часть 2. Требования к проводникам и заземляющим электродам

СП 15.13330.2012 "СНиП II-22-81* Каменные и армокаменные конструкции" (с изменениями N 1, N 2, N 3)

СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции" (с изменениями N 1, N 2)

СП 17.13330.2017 "СНиП II-26-76 Кровли" (с изменением N 1)

СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2)

СП 22.13330.2016 "СНиП 2.02.01-83* Основания зданий и сооружений" (с изменениями N 1, N 2, N 3)

СП 24.13330.2011 "СНиП 2.02.03-85 Свайные фундаменты" (с изменениями N 1, N 2, N 3)

СП 29.13330.2011 "СНиП 2.03.13-88 Полы" (с изменением N 1)

СП 30.13330.2016 "СНиП 2.04.01-85* Внутренний водопровод и канализация зданий" (с изменением N 1)

СП 31.13330.2012 "СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения" (с изменениями N 1, N 2, N 3, N 4, N 5)

СП 34.13330.2012 "СНиП 2.05.02-85* Автомобильные дороги" (с изменениями N 1, N 2)

СП 34.13330.2012 отменен. Взамен него с 09.08.2021 введен в действие СП 34.13330.2021.

СП 47.13330.2016 "СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения"

СП 52.13330.2016 "СНиП 23-05-95* Естественное и искусственное освещение" (с изменением N 1)

СП 60.13330.2016 "СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха" (с изменением N 1)

СП 60.13330.2016 отменен. Взамен него с 01.07.2021 введен в действие СП 60.13330.2020.

СП 61.13330.2012 "СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов" (с изменением N 1)

СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменением N 1)

СП 64.13330.2017 "СНиП II-25-80 Деревянные конструкции" (с изменениями N 1, N 2)

СП 68.13330.2017 "СНиП 3.01.04-87 Приемка в эксплуатацию законченных строительством объектов. Основные положения" (с изменением N 1)

СП 71.13330.2017 "СНиП 3.04.01-87 Изоляционные и отделочные покрытия" (с изменением N 1)

СП 118.13330.2012 "СНиП 31-06-2009 Общественные здания и сооружения" (с изменениями N 1, N 2, N 3, N 4)

СП 119.13330.2017 "СНиП 32-01-95 Железные дороги колеи 1520 мм" (с изменением N 1)

СП 124.13330.2012 "СНиП 41-02-2003 Тепловые сети" (с изменением N 1)

СП 128.13330.2016 "СНиП 2.03.06-85 Алюминиевые конструкции"

СП 163.1325800.2014 Конструкции с применением гипсокартонных и гипсоволокнистых листов. Правила проектирования и монтажа

СП 240.1311500.2015 Хранилища сжиженного природного газа. Требования пожарной безопасности

СП 255.1325800.2016 Здания и сооружения. Правила эксплуатации. Основные положения (с изменениями N 1, N 2)

СП 266.1325800.2016 Конструкции сталежелезобетонные. Правила проектирования (с изменением N 1)

СП 271.1325800.2016 Системы шумоглушения воздушного отопления, вентиляции и кондиционирования воздуха. Правила проектирования

СП 280.1325800.2016 Системы подачи воздуха на горение и удаление продуктов сгорания для теплогенераторов на газовом топливе. Правила проектирования и устройства

СП 301.1325800.2017 Информационное моделирование в строительстве. Правила организации работ производственно-техническими отделами

СП 328.1325800.2020 Информационное моделирование в строительстве. Правила описания компонентов информационной модели

СП 331.1325800.2017 Информационное моделирование в строительстве. Правила обмена между информационными моделями объектов и моделями, используемыми в программных комплексах

СП 404.1325800.2018 Информационное моделирование в строительстве. Правила разработки планов проектов, реализуемых с применением технологии информационного моделирования

СП 446.1325800.2019 Инженерно-геологические изыскания для строительства. Общие правила производства работ

СП 471.1325800.2019 Информационное моделирование в строительстве. Контроль качества производства строительных работ

СанПиН 2.1.3.2630-10 Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность

СанПиН 2.1.3.2630-10 отменен. Взамен него с 01.01.2021 введен в действие СП 2.1.3678-20.

СанПиН 2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения

СанПиН 2.1.4.1074-01 отменен. Аналогичные нормы содержатся в СанПиН 1.2.3685-21 и СанПиН 2.1.3684-21.

СанПиН 2.1.4.1110-02 Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения

СН 2.2.4/2.1.8.562-96 Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки

СН 2.2.4/2.1.8.562-96 отменен. Аналогичные нормы содержатся в СанПиН 1.2.3685-21.

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины, определения и сокращения

3.1 Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1.1

3.1.2 этапы жизненного цикла объекта капитального строительства: Временные периоды, в течение которых осуществляются инженерные изыскания, архитектурно-строительное проектирование (включая прохождение экспертизы), строительство (включая ввод в эксплуатацию), эксплуатация (включая текущие ремонты), реконструкция, капитальный ремонт, снос и утилизация объекта капитального строительства (ликвидация - для производственных объектов).

3.1.3

3.1.4 цифровая информационная модель объекта капитального строительства: Совокупность взаимосвязанных инженерно-технических и инженерно-технологических данных об объекте капитального строительства, представленных в цифровом объектно-пространственном виде.

3.1.5 инженерная цифровая модель местности: Совокупность взаимосвязанных инженерно-геодезических, инженерно-геологических, инженерно-гидрометеорологических, инженерно-экологических данных, инженерно-геотехнических данных и данных о территории объекта капитального строительства, представленных в цифровом виде для автоматизированного решения задач управления процессами на жизненном цикле объектов капитального строительства.

3.1.6 цифровая информационная модель (трехмерная модель): Электронный документ в составе информационной модели объекта капитального строительства (ИМ ОКС), представленный в цифровом объектно-пространственном виде.

Примечание - Примерами цифровой информационной модели (ЦИМ) являются цифровая информационная модель объекта капитального строительства (ЦИМ ОКС), инженерная цифровая модель местности (ИЦММ) и другие виды цифровых информационных моделей, применяемых для различных целей.

3.1.7 элемент цифровой информационной модели: Цифровое представление части объекта капитального строительства или территории, характеризуемое атрибутивными и геометрическими данными.

3.1.8 коллизия: Дефект, содержащийся в цифровой информационной модели и заключающийся в пространственном или ином пересечении двух или более элементов цифровой информационной модели.

3.1.9 атрибутивные данные: Существенные свойства элемента цифровой информационной модели, определяющие его характеристики, представленные в виде алфавитно-цифровых символов.

3.1.10 геометрические данные: Данные, определяющие размеры, форму и пространственное расположение элемента цифровой информационной модели.

3.1.11 валидация цифровой информационной модели: Процесс установления соответствия содержания включенных в цифровую информационную модель атрибутивных и геометрических данных определенному набору требований.

3.1.12 верификация цифровой информационной модели: Процесс установления соответствия состава включенных в цифровую информационную модель атрибутивных и геометрических данных определенному набору требований.

3.1.13

3.1.14 уровень проработки модели: Набор требований, определяющий полноту проработки элемента цифровой информационной модели. Уровень проработки задает минимальный объем геометрических, пространственных, количественных, а также любых атрибутивных данных, необходимых для решения задач информационного моделирования на конкретной стадии жизненного цикла объекта.

3.1.15 усиленная квалифицированная электронная подпись: Электронная подпись, обладающая дополнительными признаками защищенности: ключом проверки и подтвержденными средствами электронной подписи.

3.1.16

3.1.17

3.2 Сокращения

В настоящем своде правил применены следующие сокращения:

АИС - автоматизированная информационная система;

АС - автоматизированная система;

ИС - информационная система;

ДЭ - документ электронный;

ЖЦ - жизненный цикл объекта капитального строительства;

ИМ ОКС - информационная модель объекта капитального строительства;

ИЦММ - инженерная цифровая модель местности;

ОКС - объект капитального строительства;

ПСС - проводные средства связи;

САПР - система (системы) автоматизированного проектирования;

ТЭП - технико-экономические показатели проекта;

ФОИВ - федеральный орган исполнительной власти;

ЦИМ - цифровая информационная модель;

ЦИМ ОКС - цифровая информационная модель объекта капитального строительства.

4 Общие положения

4.1 Информационная модель объекта капитального строительства (ИМ ОКС) формируется, передается и хранится в виде структурированного набора ДЭ.

4.2 Передача ИМ ОКС должна осуществляться с применением XML-схем, утвержденных уполномоченным ФОИВ и размещенных на официальной странице данного ФОИВ в информационно-телекоммуникационной сети Интернет. Если XML-схема не утверждена уполномоченным ФОИВ и (или) не размещена на официальной странице данного ФОИВ в информационно-телекоммуникационной сети Интернет, необходимо руководствоваться временным регламентом предоставления ИМ ОКС, разрабатываемым лицом, ответственным за прием и хранение ИМ ОКС.

4.3 В составе информационной модели объекта капитального строительства ИМ ОКС и ДЭ, при необходимости заверения, подписываются с использованием усиленной квалифицированной электронной подписи.

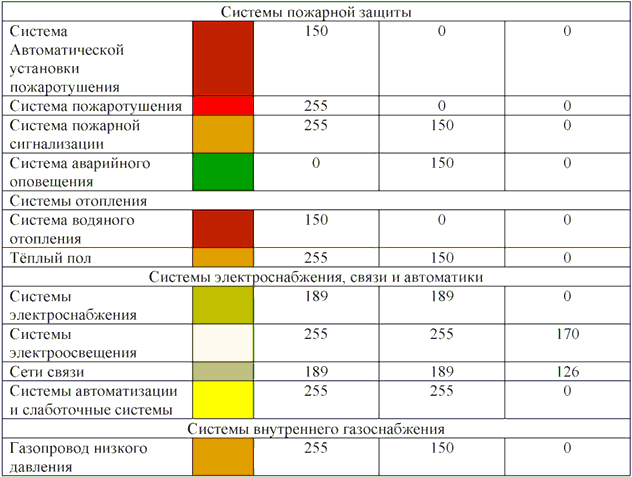

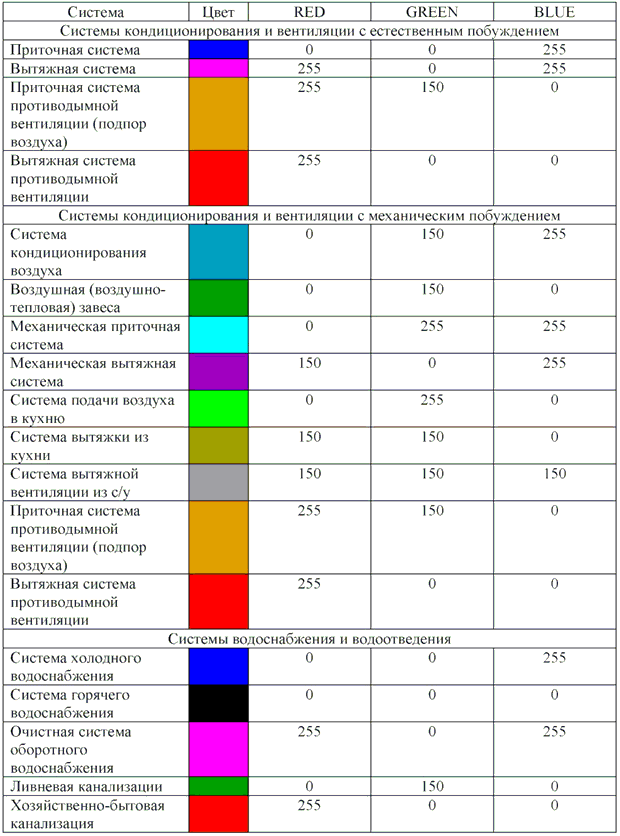

4.4 Средства программного обеспечения, реализующие просмотр ЦИМ, должны обеспечивать возможность применения цветовой идентификации элементов и групп элементов по функциональному назначению, а также возможность измерения геометрических параметров. Пример требований цифровой идентификации приведен в приложении Е.

4.5 При разработке ИМ ОКС, находящихся в эксплуатации и (или) подлежащих сносу и утилизации, допускается не включать в ИМ такого ОКС утерянные и не подлежащие восстановлению сведения, документы и материалы, если иное не предусмотрено действующим законодательством Российской Федерации.

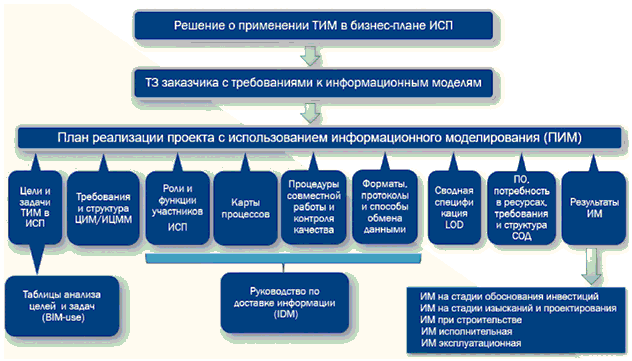

4.6 Требования к ИМ ОКС, изложенные в настоящем своде правил, могут быть расширены в отношении конкретного ОКС или группы ОКС техническим заданием заказчика. Пример формирования требований по применению технологий информационного моделирования в инвестиционно-строительном проекте приведен в приложении Ж.

5 Требования к уровням проработки цифровых информационных моделей

5.1 Требования настоящего раздела сформулированы для всех этапов жизненного цикла, предусмотренных в [7] и [10].

5.2 Каждому типу ЦИМ на каждом этапе ЖЦ соответствует определенный уровень проработки ЦИМ. Уровни проработки ЦИМ указаны в таблице 5.1.

Таблица 5.1

Уровни проработки цифровых информационных моделей

5.3 Уровень проработки ЦИМ представляет собой совокупность требований к геометрической детализации и атрибутивному составу, описанным в разделах 7 - 10 настоящего свода правил.

5.4 Уровни проработки обозначают в соответствии с КСИ.

5.5 В элементы ЦИМ уровня проработки C2 вносят информацию об отклонении от проектных положений.

6 Требования к составу информационной модели объекта капитального строительства на различных этапах жизненного цикла

6.1 В состав ИМ ОКС включаются сведения, документы и материалы согласно [22].

6.2 Примеры атрибутивного описания ДЭ, не относящихся к ЦИМ, приведены в приложении А.

7 Требования к атрибутивному составу элементов инженерной цифровой модели местности

7.1 Атрибутивный состав элементов ИЦММ определяется таким образом, чтобы обеспечить полноту сведений, предусмотренных действующими нормами. Атрибутивный состав элементов ИЦММ может быть расширен техническим заданием заказчика.

7.2 Перечень групп обязательных атрибутов, характеризующих элементы ИЦММ, приведен в приложении Б. Описание обязательных атрибутов по каждой группе, указанной в приложении Б, приведено в приложении В.

7.3 При использовании для разработки ИЦММ элементов библиотек ЦИМ такие элементы должны соответствовать требованиям 7.2.

8 Требования к геометрической детализации элементов инженерной цифровой модели местности

Геометрическое представление элементов ИЦММ должно обеспечивать определение границ элемента.

9 Требования к атрибутивному составу элементов цифровой информационной модели объекта капитального строительства

9.1 Атрибутивный состав элементов ЦИМ ОКС определяется таким образом, чтобы обеспечить полноту сведений, предусмотренных действующими нормами. Атрибутивный состав элементов ЦИМ ОКС может быть расширен техническим заданием заказчика.

9.2 Перечень групп обязательных атрибутов, характеризующих типы элементов (в том числе сборные - здание, этаж и т.п.) ЦИМ ОКС приведен в приложении Г. Описание обязательных атрибутов по каждой группе, указанной в приложении Г, приведено в приложении Д.

9.3 Требования к составу элементов и обязательных атрибутов, относящихся к технологическим решениям каждого конкретного ОКС, должны быть сформулированы в задании на архитектурно-строительное проектирование с учетом 9.1.

9.4 При использовании для разработки ЦИМ ОКС элементов библиотек ЦИМ такие элементы должны соответствовать требованиям 9.2.

10 Требования к геометрической детализации элементов цифровой информационной модели объекта капитального строительства

10.1 Геометрическое представление элементов ЦИМ ОКС на различных этапах жизненного цикла должно отвечать требованиям таблицы 10.1.

Таблица 10.1

Требования к геометрической детализации ЦИМ ОКС

<1> Для материалов, необходимых для спецификаций, ведомостей объемов работ и других количественных оценок.

10.2 Цифровая информационная модель должна обеспечивать возможность идентификации размеров элементов и их частей согласно детализации по таблице 10.1.

11 Правила именования файлов информационной модели

11.1 Имена файлов информационной модели формируется в соответствии с шаблоном, приведенным в таблице 11.1, и формируется по следующим правилам:

11.1.1 Имя файла модели может состоят из трех групп: базовая, производственная и контрольно-надзорная. Производственная группа используется опционально проектными, строительно-монтажными и эксплуатирующими организациями для формирования имени файла информационной модели в соответствии с внутренними правилами организации. Контрольно-надзорная группа применяется исключительно при передаче информационной модели государственным органам: государственная экспертиза, органы строительного надзора и т.д.

11.1.2 Имя файла модели в обязательном порядке должно состоять из пяти блоков базовой группы, разделенных между собой знаком "нижнее подчеркивание". "Блок 0" добавляется в случае преобразования информационной модели из нативного формата в общеобменный формат с обозначением версии формата.

11.1.3 При формировании наименования файла требуется использовать исключительно символы латинского алфавита.

Таблица 11.1

Правила наименования файлов модели

11.1.4 Правило формирования Блока 0 определяется в соответствии с таблицей 11.2. Количество символов не должно превышать 7. Данная таблица может быть расширена и дополнена в случае необходимости в стандарте организации.

Таблица 11.2

Правила наименования файлов модели Блок 0

11.1.5 Правило формирования Блока 1 определяется в соответствии с таблицей 11.3. Количество символов блока не должно превышать 4; если значение блока не определено, то указывается значение "XX". Данная таблица расширяется и дополняется в случае необходимости стандартом организации.

Примечание - Код состоит из сокращения наименования компании - производителя программного обеспечения до первой буквы, сокращения наименования программного продукта и сокращенного номера версии программного продукта.

Таблица 11.3

Правила наименования файлов модели Блок 1

Блок 1	Версия и ПО/формат представления информации
Код состоит из сокращения наименования компании - производителя программного обеспечения до первой буквы, сокращения наименования программного продукта и сокращенного номера версии программного продукта, либо если используется универсальный общеобменный формат, то используется обозначение "I" и номер версии стандарта в формате "Базовый номер версии" x "младший номер версии стандарта"
Код	Наименование
AR16	Autodesk Revit 2016
AR17	Autodesk Revit 2017
AR18	Autodesk Revit 2018
AR19	Autodesk Revit 2019
AR20	Autodesk Revit 2020
AN 16	Autodesk Navisworks 2016
AA	Autodesk Autocad
AM	Autodesk 3DMax
BIMX	BIMx
C4D	Cinema 4D
GA22	GRAPHISOFT Archicad
NK	Nanosoft nanoCAD Конструкторский BIM
NE	Nanosoft nanoCAD Инженерный BIM
NL	Nanosoft nanoCAD Электро
NA	Nemetschek AllPlan
NS	Nemetschek SCIA
ND	Nemetschek Data Design System CAD
RA212	Renga Architecture 2.12.xxxxx
RS212	Renga Structure 2.12.xxxxx
RM	Renga MEP
TT	Trimble Tekla
TS	Trimble SketchUp
OF	Open Source FreeCAD
OB	Open Source Blender
AE3D	AVEVA E3D Design
AEL	AVEVA Electrical
BC	BricsCAD
BCB	BricsCAD BIM
CWPID	CADWorx P&ID
CWPLT	CADWorx Plant
CWSTR	CADWorx Structure
IS3D	Intergraph Smart 3D
ISEL	Intergraph Smart Electrical

11.1.6 Правило формирования Блока 2 определяется делением модели на подмодели в соответствии с технической или логической необходимостью; номер подмодели раздела (опционально) или 0 - если не используется. Максимальная длина этого блока составляет не более четырех символов. Максимальный формат формирования этого блока определяется шаблоном "NN.NN", где N - число.

11.1.7 Правило формирования Блока 3 определяется в соответствии с таблицей 11.4. Максимальная длина этого блока составляет не более четырех символов. Данная таблица расширяется и дополняется в случае необходимости стандартом организации.

Таблица 11.4

Правила наименования файлов модели Блок 3

11.1.8 Правило формирования Блока 4 определяется в соответствии с кратким наименованием объекта или кодом объекта, принятом в проектной организации или в соответствии с информационными требованиями заказчика. Количество символов в блоке не должно превышать шести знаков.

11.1.9 Правило формирования Блока 6 определяется в соответствии с кодами классификатора ОКС по их назначению и функционально-технологическим особенностям (для целей архитектурно-строительного проектирования и ведения единого государственного реестра заключений экспертизы проектной документации ОКС). Количество символов блока не должно превышать четырех символов; если значение блока не определено, то указывается значение "XX".

11.1.10 Правило формирования Блока 6 определяется в соответствии с нумерацией секций объекта капитального строительства. Количество символов блока не должно четырех символов; если значение блока не определено, то указывается значение "XX".

11.1.11 Правила формирования Блока 7 определяется в соответствии с правилами нумерации корпусов комплекса объектов капитального строительства. Количество символов блока не должно превышать четырех символов; если значение блока не определено, то указывается значение "XX".

11.1.12 Правило формирования Блока 8 определяется в соответствии с таблицей 5.1.

11.1.13 Правила формирования Блока 9 - сокращение до первых букв фамилии имени и отчества разработчика информационной модели.

11.1.14 Правило формирования Блока 10 определяется в соответствии с таблицей 11.5. Данная таблица может быть расширена и дополнена стандартом организации.

Таблица 11.5

Правила наименования файлов модели Блок 10

11.1.18 В состав обозначения Блока 11 включают базовое обозначение объекта, устанавливаемое по действующей в проектной организации системе.

В электронном документе нумерация пунктов соответствует официальному источнику.

12 Методы верификации и валидации цифровой информационной модели объекта капитального строительства

12.1 Верификация ЦИМ осуществляется относительно требований, сформулированных в разделах 7 - 10 настоящего свода правил.

12.2 Валидация ЦИМ осуществляется в соответствии с параметрами, принимаемыми согласно таблице 12.1.

Таблица 12.1

Параметры валидации цифровой информационной модели

12.3 В настоящем своде правил приведены типы элементов ЦИМ и обязательные атрибуты, необходимые и достаточные для выполнения валидации ЦИМ по параметрам в соответствии с 12.2. При необходимости выполнения валидации по другим параметрам необходимо предъявить дополнительные требования к атрибутивному составу ЦИМ.

Приложение А

ОБЯЗАТЕЛЬНЫЕ АТРИБУТЫ ЭЛЕКТРОННЫХ ДОКУМЕНТОВ, НЕ ОТНОСЯЩИХСЯ К ЦИФРОВЫМ ИНФОРМАЦИОННЫМ МОДЕЛЯМ

Таблица А.1

Приложение Б

ОПИСЫВАЕМЫЕ ТИПЫ ЭЛЕМЕНТОВ ИНЖЕНЕРНОЙ ЦИФРОВОЙ МОДЕЛИ МЕСТНОСТИ

Таблица Б.1

Приложение В

ОБЯЗАТЕЛЬНЫЕ АТРИБУТЫ ОПИСЫВАЕМЫХ ТИПОВ ЭЛЕМЕНТОВ ИНЖЕНЕРНОЙ ЦИФРОВОЙ МОДЕЛИ МЕСТНОСТИ

Таблица В.1

Характеристики точечных объектов

Таблица В.2

Характеристики линейных объектов

Таблица В.3

Характеристики электрических и кабельных сетей

Таблица В.4

Характеристики трубопроводов

Таблица В.5

Характеристики осевых линий автомобильных дорог

Таблица В.6

Характеристики осевых линий железный дорог

Таблица В.7

Характеристики площадных объектов

Таблица В.8

Характеристики водных объектов

Таблица В.9

Характеристики зданий и сооружений

Таблица В.10

Характеристики геологических данных

Таблица В.11

Характеристики гидрометеорологических данных

Таблица В.12

Характеристики данных гидрологического режима рек

Таблица В.13

Характеристики данных режима прибрежной зоны морей

Таблица В.14

Характеристики данных о переработке берегов озер, водохранилищ и абразию морских берегов

Таблица В.15

Характеристики данных о селях

Таблица В.16

Характеристики данных о снежных лавинах

Таблица В.17

Характеристики данных об источниках водоснабжения на базе поверхностных вод

Таблица В.18

Характеристики экологических данных

Таблица В.19

Характеристики объектов территории

Таблица В.20

Характеристики подземных объектов территории

Таблица В.21

Характеристики пожарных резервуаров

Таблица В.22

Характеристики границ

Таблица В.23

Характеристики данных об источниках водоснабжения на базе поверхностных вод

Таблица В.24

Характеристики данных об источниках водоснабжения на базе подземных вод

Приложение Г

ОПИСЫВАЕМЫЕ ТИПЫ ЭЛЕМЕНТОВ ЦИФРОВОЙ ИНФОРМАЦИОННОЙ МОДЕЛИ ОБЪЕКТА КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА

Таблица Г.1
